Datos del producto:
|

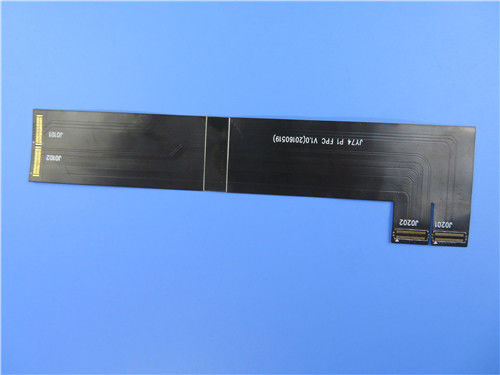

| Materia prima: | Sustrato compuesto nanocerámico de hidrocarburos FSD1020T | Recuento de capas: | 2 capas |
|---|---|---|---|
| Espesor de PCB: | Espesor dieléctrico del núcleo de 0,508 mm. | Tamaño de placa de circuito impreso: | 96 mm × 47 mm (1 pieza) |
| Máscara de soldadura: | verde | Serigrafía: | No |
| Peso de cobre: | Capa exterior de cobre de 1 oz. | Acabado superficial: | ENIG (170 % de cobertura de revestimiento mejorada) |
| Resaltar: | Tablero flexible del PWB de la navegación GPS,Tablero flexible del PWB del substrato del pi,Substrato Flex Printed Circuit Board del pi |
||

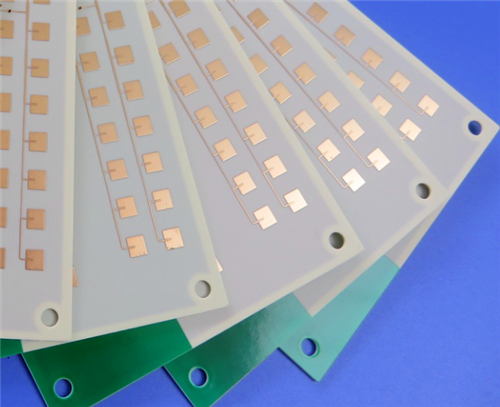

Esta costumbre de 2 capas rígidas de alta potenciaPCB de RFestá fabricado con un sustrato compuesto de nanocerámica de hidrocarburos FSD1020T de baja pérdida, diseñado para aplicaciones de circuitos de alta frecuencia de alta velocidad, baja pérdida y alta corriente.El PCB presenta una máscara de soldadura verde en la capa superior sin serigrafíaEl tablero está acabado con un revestimiento ENIG mejorado y adopta un tratamiento de tapado y tapado de resina para 0.agujeros de 4 mm para garantizar una fiabilidad superior del agujero y un rendimiento aislanteTodas las unidades terminadas se someten a una verificación de calidad estricta para ofrecer una excelente estabilidad térmica.alta resistencia al aislamiento y rendimiento RF constante para sistemas de control de alta potencia y precisión industriales.
Especificaciones de los PCB
| Parámetro | Especificación |
| Materiales básicos | Substrato compuesto nanocerámico de hidrocarburos FSD1020T |
| Configuración de la capa | Estructura de PCB rígido de dos capas |
| Dimensión del tablero | 96 mm × 47 mm (1 pieza) |
| espesor del sustrato | 0espesor dieléctrico del núcleo de.508 mm |
| Peso externo del cobre | 1 onza de capa exterior de cobre |
| Diámetro mínimo del agujero | 0.4 mm |
| Procesamiento de agujeros | Enchufe de resina + tratamiento de tapón |
| Finalización de la superficie | ENIG (170% de cobertura mejorada de revestimiento) |
| Máscara de soldadura superior | Máscara de soldadura verde, sin serigrafía |
| Máscara de soldadura inferior | Sin máscara de soldadura, sin serigrafía |
FSD1020T Información general sobre el material
El FSD1020T es un material dieléctrico compuesto nanocerámico de hidrocarburos de baja pérdida de alto DK, especialmente desarrollado para aplicaciones de microondas RF de alta corriente y alta potencia.Proporciona un ajuste constante dieléctrico preciso para sustratos de RF y sirve como la solución óptima para diseños de circuitos híbridos de hidrocarburos de alta frecuencia y baja pérdida. Con una capacidad de procesamiento mecánico superior, una resistencia CAF sobresaliente, una alta estabilidad térmica y un rendimiento ambiental libre de halógenos,Este sustrato rígido garantiza un aislamiento eléctrico estable y características de RF constantes en condiciones de funcionamiento de alto voltaje y alta corriente..
![]()
Principales características del material
Propiedad dieléctrica de alta DC: constante dieléctrica alta y estable adecuada para el diseño de circuitos miniaturizados de alta frecuencia
Resistencia CAF excelente: previene eficazmente el crecimiento del filamento anódico conductor, mejorando la fiabilidad del servicio a largo plazo
Alta estabilidad térmica: alta Tg de 280°C con una resistencia excepcional a los golpes térmicos
Rendimiento RF de baja pérdida: el factor de disipación ultra bajo minimiza la atenuación de la señal de alta frecuencia
Capacidad de aislamiento superior: rendimiento de aislamiento dieléctrico confiable en alta tensión y alta corriente
Compatible con el medio ambiente: libre de halógenos y totalmente compatible con RoHS
Datos de las prestaciones eléctricas y mecánicas del material
| Punto de ensayo | Método de ensayo | Condición | Unidad | Valor típico |
| Constante dieléctrica (Dk) @ 10GHz | IPC-TM-650 2.5.5.5 | 23°C | - | 10.2 ± 0.2 |
| Factor de disipación (Df) @ 10 GHz | IPC-TM-650 2.5.5.5 | 23°C | - | 0.0038 |
| Fuerza de peeling | IPC-TM-650 2.4.8 | 288°C/10s | N/mm (lb/in) | 0.7 (4) |
| Resistencia por volumen | IPC-TM-650 2.5.17.1 | Condición A | MΩ·cm | 2×108 |
| Resistencia de la superficie | IPC-TM-650 2.5.17.1 | Condición A | MΩ | 4×107 |
| Absorción de agua | IPC-TM-650 2.6.2.1 | D-24/23 | % | 0.16 |
| CTE de 3 ejes (30 a 260 °C) | IPC-TM-650 2.4.24 | Prueba TMA | ppm/°C | Se aplicarán las siguientes medidas: |
| Tensión de ruptura dieléctrica | IPC-TM-650 2.5.6 | D-48/50+D-4/23 | el kV | 20 |
| Resistencia al estrés térmico | IPC-TM-650 2.4.13.1 | 288°C, 10 segundos | - | Aprobar la inspección visual |
| Resistencia a la llama | El uso de las mismas | C-48/23/50 y el asunto C-48/23/50 | Calificación | V0 |
Áreas de aplicación típicas
Con alta constante dieléctrica, baja pérdida de alta frecuencia, excelente rendimiento de aislamiento y estabilidad térmica y estructural superior,Los PCB FSD1020T se utilizan ampliamente en sistemas de control industrial de alta potencia de RF y precisión:
![]()
