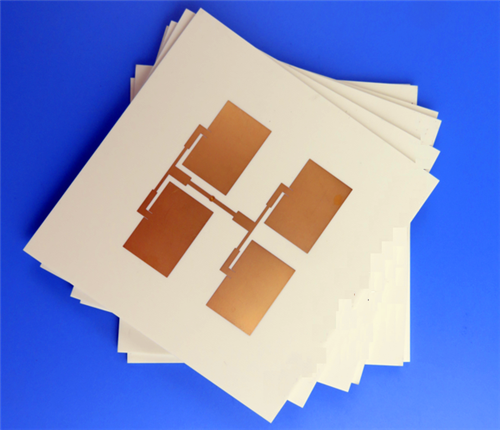

Esta PCB rígida de alta frecuencia de 2 capas personalizada utiliza un sustrato dieléctrico compuesto de PTFE cerámico sin vidrio TFA294 de grado aeroespacial. Diseñada para aplicaciones de ondas milimétricas y microondas ultraestables y de baja pérdida, la placa presenta un acabado de superficie en oro por inmersión con una estructura de doble cara totalmente libre de máscara de soldadura y serigrafía. Cada unidad se somete a pruebas 100% eléctricas antes del envío, lo que garantiza una consistencia superior y confiabilidad a largo plazo para sistemas electrónicos aeroespaciales y de RF de alta gama.
Especificaciones de PCB
| Elemento de parámetro |
Especificación |
| Materia prima |
Sustrato compuesto de PTFE cerámico sin vidrio TFA294 |
| Recuento de capas |
PCB rígido de 2 capas |
| Dimensiones del tablero |
97,53 mm × 100,28 mm (1 pieza), tolerancia: ±0,15 mm |
| Seguimiento/espacio mínimo |
4 mil / 6 mil |
| Tamaño mínimo del orificio mecánico |
0,35 mm |
| Vía tipo |
Sólo vías pasantes, no vías ciegas |
| Grosor del tablero terminado |
1,1 mm |
| Peso de cobre terminado |
1 oz (1,4 mils) para capas exteriores |
| A través del espesor del revestimiento |
20 μm |
| Acabado superficial |
Oro de inmersión |
| Capa de serigrafía |
Sin serigrafía en la parte superior e inferior |
| Capa de máscara de soldadura |
Completamente sin máscara de soldadura en ambos lados |
| Prueba de calidad |
Pruebas eléctricas 100% implementadas antes del envío. |
Estructura de apilamiento de capas de PCB
| Nombre de capa |
Especificación |
| Capa de cobre 1 (superior) |
Espesor de cobre acabado de 35 μm. |
| Núcleo dieléctrico |
Sustrato cerámico de PTFE TFA294, 1,016 mm (40 mil) de espesor |
| Capa de cobre 2 (abajo) |
Espesor de cobre acabado de 35 μm. |
Ilustraciones y estándares de calidad
Formato de material gráfico: fabricado con archivos estándar Gerber RS-274-X para garantizar un patrón de circuito preciso y una compatibilidad total de fabricación.
Estándar de calidad: Todos los procesos de fabricación e inspección cumplen rigurosamente con las especificaciones de confiabilidad IPC-Clase-2 para un rendimiento estable y durabilidad estructural a largo plazo.
Cobertura de servicio: respalda la entrega global y el suministro confiable de productos para proyectos internacionales de PCB de alta frecuencia.

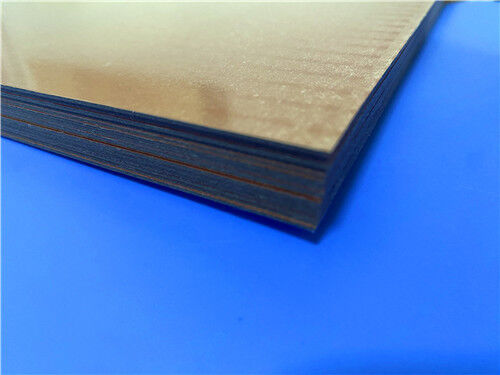

Descripción general del material de la serie TFA
La serie TFA representa tecnología avanzada sin vidrio.PTFEsustratos dieléctricos compuestos cerámicos, adoptando innovadores procesos de mezcla nanocerámica y laminación especializados en lugar de la fabricación tradicional de impregnación de fibra de vidrio. Al eliminar el efecto de la fibra de vidrio durante la propagación de ondas electromagnéticas, este material minimiza la anisotropía de los ejes X/Y/Z y ofrece propiedades eléctricas, térmicas y mecánicas ultrauniformes. Presenta una excelente estabilidad de frecuencia, pérdida dieléctrica ultrabaja y rendimiento de expansión térmica compatible con cobre. Disponible con cuatro constantes dieléctricas personalizables (2,94, 3,0, 6,15, 10,2), la serie TFA sirve como alternativa de alta confiabilidad y grado aeroespacial a los sustratos importados de alta frecuencia.
Características y beneficios principales de TFA294
Rendimiento dieléctrico estable: Ofrece un DK estable de 2,94 a 10 GHz y un DF ultrabajo de 0,0010 (10/20 GHz)/0,0012 (40 GHz), lo que permite una transmisión de señal de onda milimétrica y de banda ancha con baja pérdida.
TCDK ultrabajo: Mantiene un TCDK mínimo de -5 ppm/°C entre -55 °C y 150 °C, lo que garantiza propiedades dieléctricas estables bajo variaciones extremas de temperatura.
CTE bajo equilibrado: presenta valores de CTE coincidentes (18 ppm/°CX/Y, 32 ppm/°C en el eje Z) en el rango de -55 °C a 288 °C, lo que mitiga el estrés térmico y mejora la confiabilidad estructural de PTH.
Disipación térmica eficiente: con una conductividad térmica de 0,59 W/mk, disipa rápidamente el calor operativo y evita la degradación del rendimiento en condiciones de trabajo continuas de alta potencia.
Baja sensibilidad a la humedad: la absorción de humedad ultrabaja del 0,03% evita la variación de los parámetros eléctricos en ambientes húmedos, lo que garantiza un funcionamiento estable del circuito a largo plazo.
Escenarios de aplicación típicos
Aprovechando la estructura sin vidrio, la pérdida ultrabaja, la estabilidad extrema de la temperatura y la anisotropía mínima, los PCB TFA294 son ideales para sistemas de alta frecuencia sensibles a la fase y de alta precisión en los campos aeroespacial, militar y de comunicaciones por satélite:
- Equipos aeroespaciales y aerotransportados, sistemas electrónicos de cabina de aviones.
- Circuitos de microondas de alta precisión y sistemas de antenas sensibles a la fase.
- Radares de alerta temprana y dispositivos de radar aerotransportados
- Antenas en fase y redes de formación de haces.
- Sistemas de comunicación y navegación por satélite.
- Módulos amplificadores de potencia de alta frecuencia.
