Datos del producto:
Pago y Envío Términos:
|
| Materia prima: | RO3003 | Cuenta de la capa: | 1 capa, 2 capas, PWB de múltiples capas, híbrido |
|---|---|---|---|
| Grueso del PWB: | 10mil (0.254m m), 20mil (0.508m m), 30mil (0.762m m), 60mil (1.524m m) | Tamaño del PWB: | ≤400 mm X 500 mm |
| Máscara de la soldadura: | Verde, negro, azul, amarillo, rojo, etc. | Peso de cobre: | 0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm) |
| Final superficial: | Cobre desnudo, HASL, ENIG, OSP etc…. | ||
| Alta luz: | Tablero del PWB de RO3003 Rogers,tablero del PWB de 10mil Rogers |
||
PWB de alta frecuencia de Rogers RO3003 con oro de capa grueso de la inmersión 10mil, 20mil, 30mil y 60mil, plata de la inmersión, lata de la inmersión y HASL
(los PWB son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Hola todo el mundo,
Vamos hoy a hablar de RO3003 PCBs de alta frecuencia.
Las laminas de alta frecuencia del circuito RO3003 son compuestos de cerámica-llenados de PTFE previstos para usar en microonda comercial y usos del RF. Su característica obvia es que el funcionamiento eléctrico es excepcional y la propiedad mecánica es estable y constante. Esto permite que nuestros diseñadores desarrollen el diseño de múltiples capas del tablero que siente libre y libre, sin el encuentro de problemas del alabeo o de la confiabilidad.
Miremos algunas características y usos.
En primer lugar, la pérdida dieléctrica baja, DF=0.001, puede ser utilizado en usos hasta 77 gigahertz.

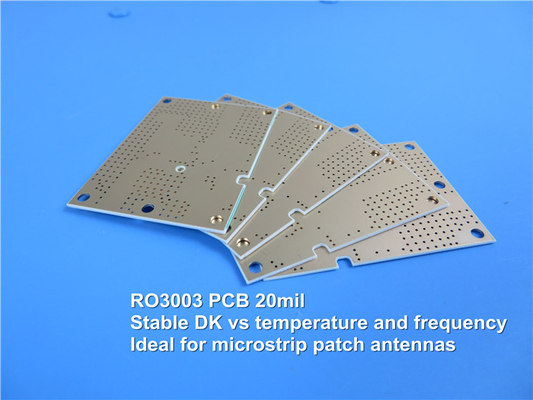

En segundo lugar, constante dieléctrica estable contra temperatura y frecuencia, es material ideal para los filtros del paso de la banda, las antenas del remiendo de la microcinta, y los osciladores controlados de voltaje.
En tercer lugar, las propiedades mecánicas excelentes contra la temperatura, es stripline confiable y construcciones de múltiples capas del tablero.
En cuarto lugar, las propiedades mecánicas uniformes, es conveniente para el uso con diseños híbridos del tablero de múltiples capas de cristal de epoxy.
Finalmente, los partidos bajos a revestir con cobre, del coeficiente de la extensión del en-avión permite asambleas montadas superficiales más confiables; ideal para los usos sensibles al cambio de temperatura y a la estabilidad dimensional excelente del objeto expuesto.
Nuestra capacidad del PWB (RO3003)
| Capacidad del PWB | |
| Material del PWB: | compuesto De cerámica-llenado de PTFE |
| Diseñador: | RO3003 |
| Constante dieléctrica: | 3,0 ±0.04 (proceso) |
| 3,0 (diseño) | |
| Cuenta de la capa: | 1 capa, 2 capas, PWB de múltiples capas, híbrido |
| Peso de cobre: | 0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm) |
| Grueso del PWB: | 10mil (0.254m m), 20mil (0.508m m) |
| 30mil (0.762m m), 60mil (1.524m m) | |
| Tamaño del PWB: | ≤400mm X 500m m |
| Máscara de la soldadura: | Etc. verde, negro, azul, amarillo, rojo. |
| Final superficial: | Cobre desnudo, HASL, ENIG, OSP etc…. |

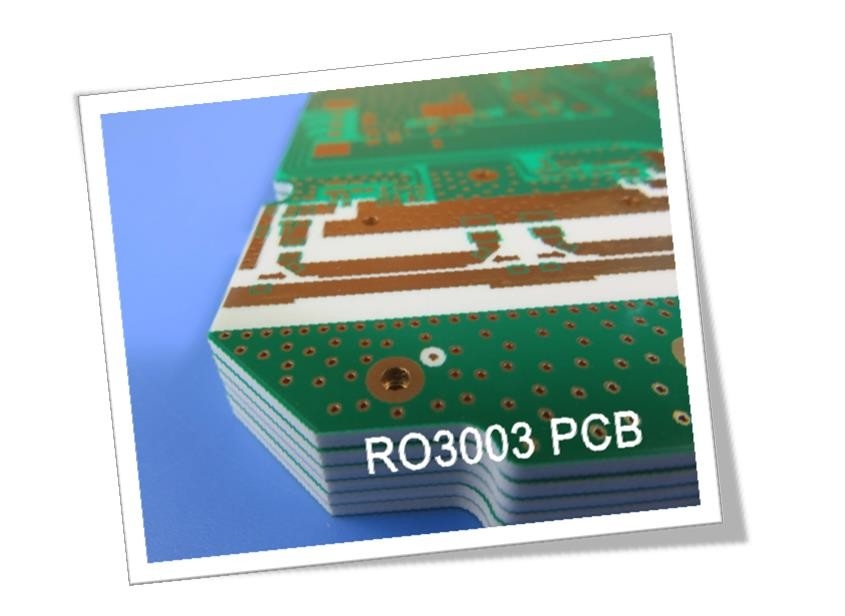

RO3003 PCBs de alta frecuencia están disponibles con la construcción echada a un lado, de múltiples capas y híbrida doble, las gamas de cobre de 0.5oz para 2oz, el grueso a partir 0.3m m hasta 1.6m m, la talla 400 máxima por 500m m, el final superficial con cobre desnudo, la nivelación caliente del aire, el oro etc. de la inmersión.

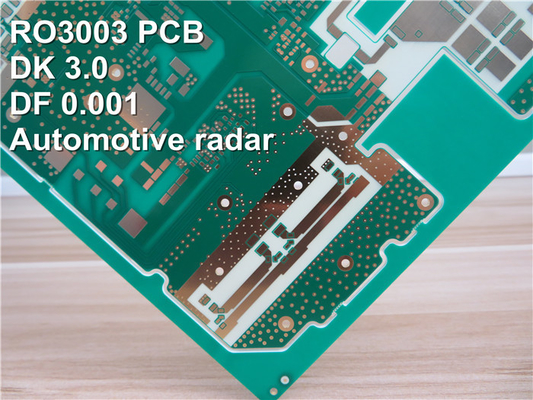

Los usos típicos son los usos automotrices del radar, los amplificadores de potencia y las antenas, la difusión directa etc. por satélite.
El color básico de PWB RO3003 es blanco.
El proceso de fabricación de PWB de alta frecuencia RO3003 es similar al PWB estándar de PTFE, así que es conveniente para el proceso de fabricación del volumen que gana el mercado ventajoso.
Si usted tiene cualquier pregunta, no dude en entrarnos en contacto con por favor.
Gracias por su lectura.
Apéndice: Hoja de datos de RO3003
| Valor típico RO3003 | |||||
| Propiedad | RO3003 | Dirección | Unidades | Condición | Método de prueba |
| Constante dieléctrica, εProcess | 3.0±0.04 | Z | 10 GHz/23℃ | IPC-TM-650 Stripline afianzado con abrazadera 2.5.5.5 | |
| Constante dieléctrica, εDesign | 3 | Z | 8GHz a 40 gigahertz | Método de la longitud de la fase diferenciada | |
| Factor de disipación, tanδ | 0,001 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| Coeficiente termal de ε | -3 | Z | ppm/℃ | 10 gigahertz -50℃to 150℃ | IPC-TM-650 2.5.5.5 |
| Estabilidad dimensional | 0,06 0,07 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| Resistencia de volumen | 107 | MΩ.cm | COND A | IPC 2.5.17.1 | |
| Resistencia superficial | 107 | MΩ | COND A | IPC 2.5.17.1 | |
| Módulo extensible | 930 823 |
X Y |
MPa | 23℃ | ASTM D 638 |
| Absorción de la humedad | 0,04 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| Calor específico | 0,9 | j/g/k | Calculado | ||
| Conductividad termal | 0,5 | W/M/K | 50℃ | ASTM D 5470 | |
| Coeficiente de extensión termal (- 55 a 288℃) |
17 16 25 |
X Y Z |
ppm/℃ | Derecho del 23℃/50% | IPC-TM-650 2.4.4.1 |
| TD | 500 | ℃ TGA | ASTM D 3850 | ||
| Densidad | 2,1 | gm/cm3 | 23℃ | ASTM D 792 | |
| Cáscara de cobre Stength | 12,7 | Ib/in. | 1oz, EDC después del flotador de la soldadura | IPC-TM 2.4.8 | |
| Inflamabilidad | V-0 | UL 94 | |||
| Proceso sin plomo compatible | Sí | ||||
