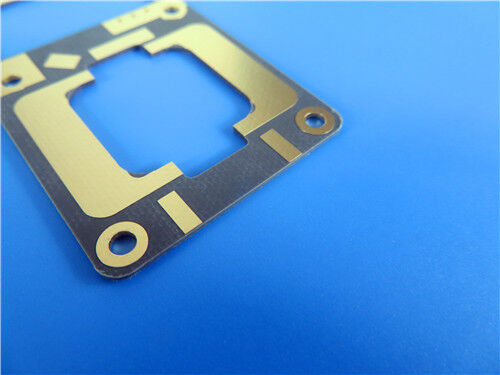

Esta PCB utiliza Rogers RT duroid 5880LZ como material base y se adhiere estrictamente a los estándares de calidad IPC-Class-2. Configurada como una estructura rígida de 2 capas, está diseñada específicamente para satisfacer las rigurosas demandas de rendimiento de los sistemas electrónicos de alta frecuencia y críticos en cuanto al peso. El material RT duroid 5880LZ imparte una estabilidad dieléctrica excepcional, un rendimiento de baja pérdida y características de peso ligero a la PCB, lo que la hace muy adecuada para aplicaciones aeroespaciales, militares y de comunicación de misión crítica.
Especificaciones de la PCB
| Parámetro de construcción |
Detalles |
| Material base |
Rogers RT duroid 5880LZ (compuesto de PTFE relleno) |
| Recuento de capas |
Estructura rígida de 2 capas |
| Dimensiones de la placa |
78 mm x 96 mm por pieza, con una tolerancia de ±0,15 mm |
| Trazo/Espacio |
Mínimo 5 mils (trazo) / 6 mils (espacio) |
| Tamaño mínimo del agujero |
0,25 mm |
| Vías ciegas |
No |
| Grosor final de la placa |
0,3 mm |
| Peso final del cobre |
1 oz (equivalente a 1,4 mils) en ambas capas exteriores |
| Grosor del revestimiento de las vías |
20 μm |
| Acabado de la superficie |
Oro de inmersión, |
| Serigrafía |
Serigrafía blanca en la capa superior |
| Máscara de soldadura |
Máscara de soldadura verde en la capa superior |
| Control de calidad |
Pruebas eléctricas al 100% realizadas antes del envío |
Stack-Configuración superior
La PCB rígida de 2 capas adopta una estructura apilada optimizada para maximizar las ventajas de rendimiento del material Rogers RT duroid 5880LZ. La estructura apilada (de arriba a abajo) es la siguiente:
| Capa |
Especificación |
Función |
| Capa de cobre 1 |
35 μm (1 oz) de grosor |
Capa de señal superior con serigrafía blanca y máscara de soldadura verde |
| Núcleo RT duroid 5880LZ |
0,254 mm (10 mil) de grosor |
Base dieléctrica de baja pérdida que garantiza un rendimiento estable de alta frecuencia |
| Capa de cobre 2 |
35 μm (1 oz) de grosor |
Capa de señal inferior sin serigrafía ni máscara de soldadura |
Introducción al material RT duroid 5880LZ
Rogers RT duroid 5880LZ es un material compuesto de politetrafluoroetileno (PTFE) relleno de alto rendimiento, diseñado específicamente para aplicaciones de circuitos de banda de guía de onda y microcinta exigentes que requieren un rendimiento superior de alta frecuencia. Su formulación de relleno única da como resultado una estructura ligera y de baja densidad, lo que la convierte en una opción ideal para sistemas de alto rendimiento sensibles al peso.
Una ventaja clave de los laminados RT duroid 5880LZ es su constante dieléctrica uniforme en todos los paneles, que se mantiene estable en un amplio rango de frecuencias. El factor de disipación excepcionalmente bajo del material extiende su usabilidad a frecuencias de banda Ku y superiores, lo que garantiza una atenuación mínima de la señal en operaciones de alta frecuencia. Además, el RT duroid 5880LZ es fácil de mecanizar, cortar y cizallar, con una excelente resistencia a todos los disolventes y reactivos, tanto calientes como fríos, que se utilizan comúnmente en los procesos de grabado de PCB, revestimiento de bordes y revestimiento de agujeros.
Características clave de RT duroid 5880LZ
Los laminados RT duroid 5880LZ exhiben propiedades eléctricas, mecánicas y térmicas sobresalientes, que incluyen:
| Propiedad |
Especificación |
Descripción |
| Constante dieléctrica (Dk) |
2,0 ± 0,04 a 10 GHz y 23°C |
Garantiza una propagación de señal consistente y control de impedancia en circuitos de alta frecuencia. |
| Factor de disipación (Df) |
0,0021 - 0,0027 a 10 GHz y 23°C |
Minimiza la atenuación de la señal y la pérdida de energía, lo que permite el funcionamiento en banda Ku y superior. |
| Coeficiente de expansión térmica (CTE) del eje Z |
40 ppm/°C |
Reduce el estrés térmico y garantiza la estabilidad dimensional bajo fluctuaciones de temperatura. |
| Propiedades de desgasificación |
TML 0,01%, CVCM 0,01%, WVR 0,01% |
Cumple con los estrictos requisitos de baja desgasificación para aplicaciones aeroespaciales y de alta fiabilidad. |
| Densidad |
1,4 gm/cm³ |
Construcción ligera, ideal para sistemas militares y aerotransportados sensibles al peso. |
| Clasificación de inflamabilidad |
UL 94 V-0 |
Cumple con las estrictas normas de seguridad contra incendios para componentes electrónicos. |
| Compatibilidad sin plomo |
Compatible con el proceso sin plomo |
Se alinea con los estándares de fabricación modernos y las regulaciones ambientales. |
Aplicaciones típicas
Aprovechando su diseño ligero, baja pérdida dieléctrica y estabilidad de alta frecuencia, esta PCB es ideal para las siguientes aplicaciones críticas:
-Sistemas de antenas aerotransportadas
-Redes de alimentación ligeras
-Sistemas de radar militares
-Sistemas de guía de misiles
-Antenas de radio digital punto a punto
Calidad y disponibilidadEsta PCB cumple estrictamente con los estándares de calidad IPC-Class-2, lo que garantiza un rendimiento fiable. La ilustración se proporciona en formato Gerber RS-274-X, el estándar de la industria para la fabricación de PCB. Además, esta PCB está disponible en todo el mundo, lo que respalda eficazmente los requisitos de los proyectos globales y permite una entrega oportuna.
