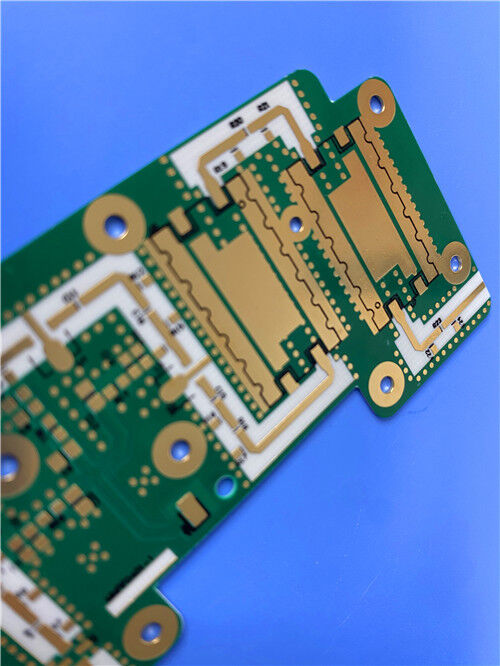

Este PCB emplea Rogers CLTE-AT como su material base, cuenta con un acabado de superficie de Oro de Inmersión y cumple estrictamente con los estándares de calidad IPC-Clase-2.diseñados para cumplir con los requisitos de alto rendimiento de RFEl acabado de oro de inmersión ofrece una resistencia excepcional a la corrosión, solderabilidad y fiabilidad a largo plazo.que lo hace adecuado para procesos de montaje de precisión.
Detalles de la construcción del PCB
| Parámetro de construcción |
Especificación |
| Materiales básicos |
Rogers CLTE-AT (compuesto cerámico de PTFE micro dispersado con refuerzo de fibra de vidrio tejida) |
| Número de capas |
De doble cara (con una estructura rígida de dos capas) |
| Dimensiones del tablero |
56 mm × 99 mm por unidad, con una tolerancia dimensional de ±0,15 mm |
| Traza/espacio mínimo |
4 mils (traza) y 6 mils (espacio), mínimo |
| Tamaño mínimo del agujero |
0.3 mm |
| Vías ciegas |
No utilizado |
| espesor del tablero terminado |
0.2 mm |
| Peso de cobre acabado |
1 oz (1.4 ml) en ambas capas exteriores |
| Por medio del espesor del revestimiento |
20 μm, garantizando una conductividad intercapas confiable |
| Finalización de la superficie |
Oro de inmersión |
| Peluquería |
Se aplicará serigrafía negra a la capa superior; no se aplicará serigrafía a la capa inferior |
| Máscara de soldadura |
Máscara de soldadura verde en la capa superior; sin máscara de soldadura en la capa inferior |
| Control de calidad |
Pruebas eléctricas al 100% realizadas antes del envío para eliminar posibles defectos |
- ¿ Qué pasa?-hacia arriba Configuración
| Capa |
Especificación |
Función |
| Capa de cobre 1 |
de espesor de 35 μm (1 oz) |
Capa superior de la señal, integrada con serigrafía negra y máscara de soldadura verde |
| Substrato de CLTE-AT |
0.13 mm (5 milímetros) de espesor |
Capa de núcleo dieléctrico de baja pérdida con una estabilidad dimensional excepcional |
| Capa de cobre 2 |
de espesor de 35 μm (1 oz) |
Capas inferiores de señal, sin serigrafía ni máscara de soldadura |
Rogers CLTE-AT Introducción al material
Los laminados Rogers CLTE-AT sirven como la solución de grado comercial en la línea de productos CLTETM, adoptando tecnologías básicas de los laminados CLTE-XTTM con modificaciones optimizadas en costos.Esto da como resultado una constante dieléctrica de 3.00 y un perfil de espesor único en comparación con las variantes CLTE-XT.Los laminados CLTE-AT integran el refuerzo de fibra de vidrio tejida para lograr una excepcional estabilidad dimensional, un atributo crítico para conjuntos complejos, especialmente con sustratos delgados (0,005 ‰ y 0,010 ‰).
Los laminados CLTE-AT ofrecen la mejor pérdida de inserción de su clase (S21) y una baja tangente de pérdida (0,0013) en el mercado comercial, solo superados por CLTE-XT.Obtienen una resistencia superior a la cáscara sin depender del perdedorAdemás, el CLTE-AT presenta una baja CTE a través de los ejes XYZ y un TCEr extremadamente bajo, lo que garantiza la estabilidad de fase eléctrica, la estabilidad Dk, la estabilidad de la carga eléctrica y la estabilidad de la carga eléctrica.y estabilidad mecánica en un rango de temperatura de funcionamiento de -55°C a 150°C• mantiene las ventajas competitivas de los laminados CLTE, incluida la absorción mínima de humedad y productos químicos de proceso, la facilidad de procesamiento,y conductividad térmica mejorada para mejorar la capacidad de transferencia de calor y manejo de energía.
Características del material del CLTE-AT
| Categoría |
Características |
Especificación |
| Integridad de la señal |
Composición del material |
Compuesto de microondas cerámico/PTFE |
| Rendimiento mecánico |
Armaduras de fibra de vidrio tejida |
| Pérdida de inserción |
Mejor en su clase (S21) |
| Estabilidad térmica y eléctrica |
Tangente de pérdida |
0.0013 |
| Constante dieléctrica (Dk) |
3.00 ± 0.04 |
| Conductividad térmica |
0.64 W/mK |
| CTE (ejes XYZ) |
8/8/20 ppm/°C |
| Propiedades físicas |
Calificación de inflamabilidad |
Se aplican los siguientes requisitos: |
| Absorción de humedad |
00,03 por ciento |
| Propiedades de desgasificación |
TML 0,04%, CVCM 0, WVR 0 |
Beneficios materiales del CLTE-AT
-Excepcional estabilidad mecánica: CLTE-AT posee propiedades mecánicas superiores, resistiendo el deslizamiento y el flujo de frío para mantener la estabilidad dimensional a largo plazo incluso en ambientes de operación adversos.
-Resistencia química al proceso: El material exhibe una alta resistencia a los productos químicos del proceso, lo que minimiza efectivamente los daños durante el grabado, el revestimiento y otros procedimientos de fabricación de PCB.
- Adhesión de cobre optimizada: consigue una excelente resistencia a la descamación sin depender de superficies de cobre más ásperas y con pérdidas, preservando la integridad de la señal al tiempo que garantiza una unión de cobre confiable.
-Fácil procesamiento: Compatible con los procesos de fabricación de PCB estándar, eliminando la necesidad de técnicas especializadas y reduciendo la complejidad de la producción.
Aplicaciones típicas
- Radar automotriz y aplicaciones de control de velocidad adaptativo
- Aplicaciones de microondas y RF
- Antennas sensibles a la fase y a la temperatura
- Aplicaciones electrónicas sensibles a las fases
-Filtros de RF y microondas
Calidad y disponibilidad
Este PCB cumple con los estándares de calidad IPC-Clase 2, garantizando un rendimiento fiable para la electrónica comercial e industrial.apoyo a proyectos globales y entrega internacional oportuna.
