PCB de 16 capas S1000-2M con cobre pesado de 3oz, acabado HASL

Esta PCB de 16 capas está fabricada con laminado S1000-2M (TG 180°C) con cobre pesado de 3oz por capa, logrando un grosor prensado de 6,7 mm. Cuenta con acabado superficial de Nivelación por Aire Caliente sin Plomo (HASL), máscara de soldadura azul con serigrafía blanca. El material S1000-2M FR-4 dota a la PCB de una excelente resistencia ambiental y procesabilidad, mientras que el cobre pesado de 3oz mejora la capacidad de transporte de corriente y la disipación de calor. Cumple con los requisitos de rendimiento de sistemas electrónicos de alta capa y alta potencia en los campos de la informática, la comunicación y la electrónica automotriz.

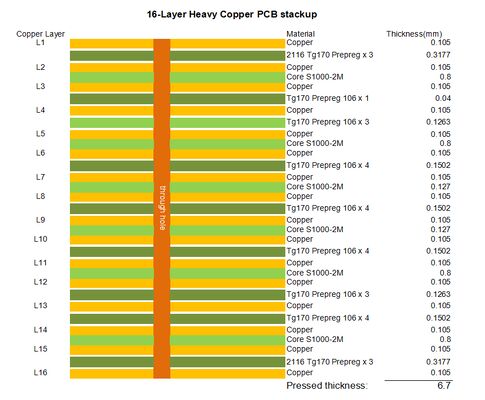

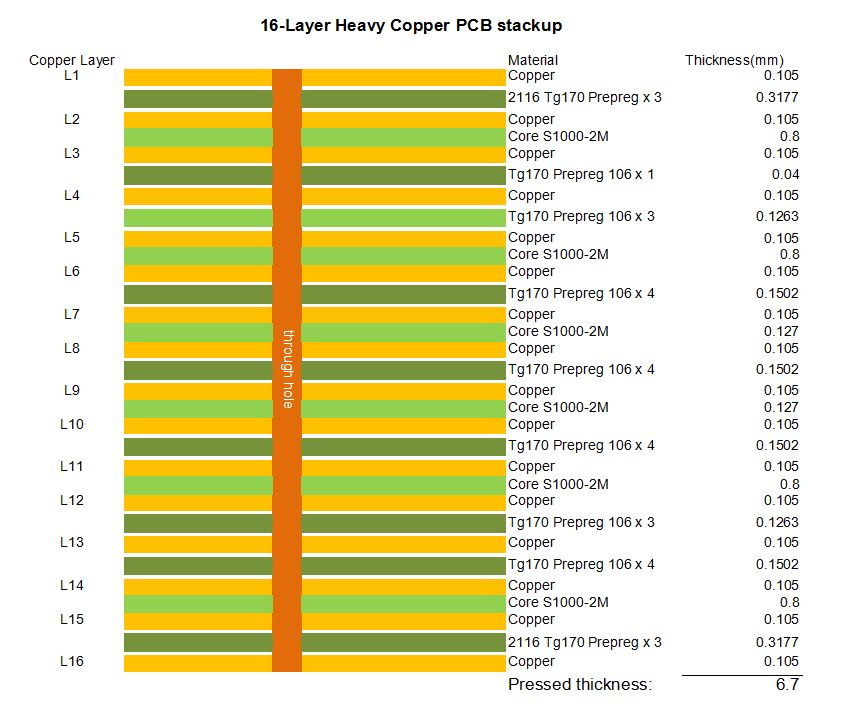

Especificaciones de la PCB

Características del laminado S1000-2M

S1000-2M es un laminado FR-4 de alto rendimiento con TG 180°C, diseñado para PCB de alta capa y procesos de fabricación sin plomo. Sus características principales son las siguientes:

-Fiabilidad mejorada de los orificios pasantes: El coeficiente de expansión térmica (CTE) más bajo en el eje Z reduce el estrés térmico en los orificios pasantes chapados, lo que garantiza un rendimiento de interconexión estable incluso bajo ciclos térmicos.

-Resistencia ambiental superior: El excelente rendimiento de la Prueba de Olla a Presión (PCT) y la baja absorción de agua permiten una alta resistencia al calor y la humedad, adaptándose a entornos operativos hostiles.

-Excelente procesabilidad y estabilidad térmica: La buena procesabilidad mecánica facilita el mecanizado de precisión de PCB de alta capa, mientras que la alta resistencia térmica cumple con los requisitos de temperatura de soldadura sin plomo (compatible con procesos sin plomo).

-Versatilidad de aplicación amplia: Ideal para PCB de alta capa, ampliamente utilizado en informática, comunicación, electrónica automotriz y otros sistemas electrónicos de alta fiabilidad.

¿Qué es el cobre pesado?

El cobre pesado se refiere a capas de cobre con un peso final de 2oz (70μm) o más, y el cobre de 3oz (105μm) es una especificación típica para PCB de cobre pesado. A diferencia de las capas de cobre estándar (0,5oz-1oz), el cobre pesado se fabrica mediante procesos especializados de galvanoplastia y prensado para lograr un mayor grosor, equilibrando la capacidad de transporte de corriente y la estabilidad estructural.

Funciones del cobre pesado

-Alta capacidad de transporte de corriente: El mayor grosor del cobre reduce la resistencia, lo que permite que la PCB transporte una corriente más alta sin un calentamiento excesivo, lo cual es fundamental para los dispositivos electrónicos de alta potencia.

-Disipación de calor eficiente: El cobre tiene una excelente conductividad térmica; las capas de cobre más gruesas aceleran la transferencia de calor de los componentes a la PCB, reduciendo la acumulación térmica y extendiendo la vida útil del dispositivo.

-Mayor resistencia mecánica: Las capas de cobre pesado mejoran la rigidez estructural y la durabilidad de la PCB, mejorando la resistencia a la fatiga térmica y al estrés mecánico, especialmente adecuado para aplicaciones de alta capa y alta fiabilidad.

-Integridad de la señal estable: Para circuitos de alta potencia y alta frecuencia, el cobre pesado minimiza la atenuación de la señal y la caída de tensión, lo que garantiza una transmisión de señal estable.

Campos de aplicación del cobre pesado

Las PCB de cobre pesado de 3oz, combinadas con el laminado S1000-2M, se utilizan ampliamente en campos que requieren alta corriente, alta disipación de calor y alta fiabilidad:

-Electrónica automotriz: Módulos de control de potencia, sistemas de gestión del motor, sistemas de gestión de baterías (BMS) de vehículos eléctricos (EV) y sistemas de carga a bordo.

-Control industrial: Fuentes de alimentación industriales, accionamientos de motores, circuitos inversores y equipos de control industrial de servicio pesado.

-Equipos de comunicación: Amplificadores de RF de alta potencia, módulos de alimentación de estaciones base y fuentes de alimentación de comunicación.

-Dispositivos médicos: Equipos médicos de alta potencia (por ejemplo, instrumentos de diagnóstico, dispositivos terapéuticos) que requieren un rendimiento estable y una baja deriva térmica.

-Energía renovable: Inversores solares, sistemas de control de energía eólica y equipos de almacenamiento de energía.

Alcance de la aplicaciónde la PCB S1000-2M

Con las ventajas sinérgicas del laminado S1000-2M y el cobre pesado de 3oz, este producto es muy adecuado para sistemas electrónicos de alta potencia y alta fiabilidad en informática, comunicación, electrónica automotriz, control industrial y otros campos.
