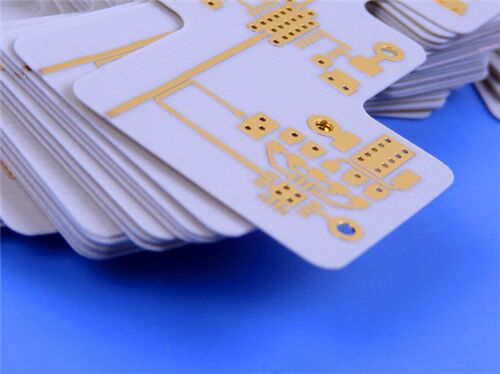

Este PCB rígido de 2 capas adopta Rogers RO4003C, a proprietary woven glass-reinforced hydrocarbon/ceramic composite material that integrates the electrical performance of PTFE/woven glass laminates with the manufacturability of epoxy/glass substratesEstá diseñado para cumplir con fiabilidad con los estrictos requisitos para la transmisión de señales de alta frecuencia en escenarios de aplicación de RF de precisión.
Especificaciones de los PCB
| Parámetro |
Detalles |
| Número de capas |
2 capas (estructura rígida) |
| Materiales básicos |
El sistema de control de las emisiones de gases de escape |
| Dimensiones del tablero |
54 mm × 58 mm por pieza (1 PCS), tolerancia ±0,15 mm |
| Traza/espacio mínimo |
4 mils (traza) / 6 mils (espacio) |
| Tamaño mínimo del agujero |
0.2 mm |
| Vías |
No hay vías ciegas; vías totales: 19; espesor de revestimiento de vías: 20 μm |
| espesor del tablero terminado |
0.3 mm |
| Peso de cobre acabado |
1 oz (1.4 ml) para las capas exteriores |
| Finalización de la superficie |
Plata de inmersión |
| Peluquería |
Película negra en la capa superior; sin película en la capa inferior |
| Máscara de soldadura |
Sin máscara de soldadura en la capa superior; sin máscara de soldadura en la capa inferior |
| Garantizar la calidad |
Prueba eléctrica al 100% realizada antes del envío |
Posibilidad de acumular PCB
| Nombre de la capa |
El material |
El grosor |
| Capa superior de cobre (Copper_layer_1) |
Cubiertas |
35 μm |
| Núcleo del sustrato |
El núcleo de Rogers RO4003C |
0.203 mm (8 mil) |
| Capa inferior de cobre (Copper_layer_2) |
Cubiertas |
35 μm |
El sistema de control de las emisiones de gases de escape Material de la introducción
Los materiales RO4003C de Rogers son hidrocarburos/cerámicas reforzados con vidrio tejido patentados, que integran el rendimiento eléctrico del PTFE/vidrio tejido con la fabricabilidad del epoxi/vidrio.Ofrecido en varias configuraciones, los laminados RO4003C utilizan estilos de tejido de vidrio 1080 y 1674, con todas las configuraciones que cumplen con la misma especificación de rendimiento eléctrico del laminado.
RO4003C laminates provide tight control on dielectric constant (Dk) and low loss while utilizing the same processing method as standard epoxy/glass but at a fraction of the cost of conventional microwave laminatesA diferencia de los materiales de microondas basados en PTFE, no se requieren tratamientos especiales de agujero o procedimientos de manipulación. Los materiales RO4003C no están bromados y no están clasificados UL 94 V-0.sus características de expansión permanecen estables en todo el rango de temperaturas de procesamiento del circuito.
Principales características del material
| Características |
Especificación/descripción |
| Composición del material |
Rogers RO4003C vidrio tejido reforzado con hidrocarburos/cerámica |
| Constante dieléctrica (Dk) |
3.38 ± 0,05 a las 10 GHz |
| Factor de disipación |
0.0027 a 10 GHz; 0.0021 a 2,5 GHz |
| Coeficiente térmico de la constante dieléctrica |
+40 ppm/°C |
| Conductividad térmica |
0.71 W/m·°K |
| Absorción de humedad |
0.06% |
| Coeficiente de expansión térmica (CTE) |
El eje X: 11 ppm/°C; el eje Y: 14 ppm/°C; el eje Z: 46 ppm/°C |
| Ventaja de acabado de superficie |
La plata de inmersión garantiza una excelente solderabilidad y resistencia a la corrosión |
Beneficios principales
Adecuado para construcciones de múltiples capas: ideal para diseños MLB; el CTE combinado con cobre garantiza una excelente estabilidad dimensional en múltiples capas dieléctricas mixtas.
Fabricabilidad rentable: FR-4 es compatible con el proceso, no hay un tratamiento especial a través del agujero, menor costo de fabricación que los laminados de microondas convencionales.
Alto rendimiento para aplicaciones de volumen: diseñado para aplicaciones de RF de alto volumen y sensibles al rendimiento, equilibrando el rendimiento eléctrico y la eficiencia de producción.
Precios competitivos: rendimiento eléctrico superior a una fracción del costo del laminado de microondas convencional, excelente relación costo-rendimiento.
Calidad fiable de los agujeros de revestimiento: el CTE bajo del eje Z garantiza agujeros de revestimiento fiables incluso bajo choque térmico severo.
Rendimiento térmico estable: Tg > 280 °C mantiene la expansión estable durante todas las temperaturas de procesamiento del circuito.
Baja sensibilidad ambiental: la absorción de humedad del 0,06% minimiza la degradación del rendimiento en ambientes húmedos.
Estándar de calidad y disponibilidad
Estándar de calidad: cumple con la clase IPC-2, garantizando una calidad constante mediante un control de proceso riguroso y una verificación eléctrica del 100% antes del envío.
Disponibilidad: disponible en todo el mundo, lo que permite la entrega oportuna y un soporte postventa eficiente para los clientes internacionales.
Aplicaciones típicas
- Estaciones base celulares, antenas y amplificadores de potencia
-Etiquetas de identificación RF
- Radar y sensores para automóviles
- LNB es para Satélites de Transmisión Directa
Resumen de las actividades
Este PCB rígido de 2 capas basado en el sustrato RO4003C de Rogers es una solución de alto rendimiento y rentable adaptada a aplicaciones comerciales de microondas y RF.La capacidad de suministro de los dispositivos de alta precisión de radiofrecuencia es una opción confiable para la producción en grandes volúmenes.
