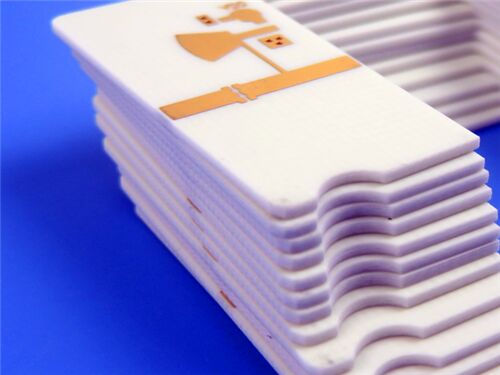

Esta PCB rígida de 2 capas adopta Rogers RO4725JXR, un laminado de grado de antena de hidrocarburo/cerámica/tejido de vidrio. Está diseñada específicamente para cumplir de manera confiable con los estrictos requisitos de transmisión de señales de alta frecuencia en escenarios de aplicaciones de RF de precisión, particularmente adecuada para aplicaciones de antenas de estaciones base celulares.
Especificaciones de la PCB
| Parámetro |
Detalles |
| Número de capas |
2 capas (estructura rígida) |
| Material base |
Rogers RO4725JXR |
| Dimensiones de la placa |
115,1 mm × 66,3 mm por pieza (1 pieza), tolerancia ±0,15 mm |
| Trazo/Espacio mínimo |
5 mils (trazo) / 6 mils (espacio) |
| Tamaño mínimo del orificio |
0,3 mm |
| Vías |
Sin vías ciegas; Vías totales: 131; Grosor del revestimiento de las vías: 20 μm |
| Grosor final de la placa |
1,62 mm |
| Peso final del cobre |
1 oz (1,4 mils) para capas externas |
| Acabado de la superficie |
Oro de inmersión |
| Serigrafía |
Sin serigrafía en la capa superior; Sin serigrafía en la capa inferior |
| Máscara de soldadura |
Sin máscara de soldadura en la capa superior; Sin máscara de soldadura en la capa inferior |
| Garantía de calidad |
Prueba eléctrica al 100% realizada antes del envío |
Apilamiento de PCB
| Nombre de la capa |
Material |
Grosor |
| Capa superior de cobre (Copper_layer_1) |
Cobre |
35 μm |
| Núcleo del sustrato |
Núcleo Rogers RO4725JXR |
1,542 mm (60,7 mil) |
| Capa inferior de cobre (Copper_layer_2) |
Cobre |
35 μm |
Introducción del material Rogers RO4725JXR
Los laminados de grado de antena Rogers RO4725JXR de hidrocarburo / cerámica / tejido de vidrio son una alternativa confiable y de bajo costo a los laminados convencionales a base de PTFE. Los sistemas de resina de los materiales dieléctricos RO4725JXR proporcionan las propiedades necesarias para un rendimiento de antena ideal. Los laminados de grado de antena RO4725JXR son totalmente compatibles con el procesamiento de soldadura sin plomo FR-4 y de alta temperatura.
Estos materiales no requieren el tratamiento especial necesario en los laminados tradicionales a base de PTFE para la preparación de orificios pasantes. Los laminados RO4725JXR son una alternativa asequible a los materiales de antena convencionales a base de PTFE, lo que permite a los diseñadores optimizar el costo y el rendimiento. Tienen las propiedades mecánicas y eléctricas que los diseñadores de antenas necesitan, con valores que les permiten obtener valores de ganancia sustanciales al tiempo que minimizan la pérdida de señal.
Características clave del material
| Característica |
Especificación/Descripción |
| Composición del material |
Laminado de grado de antena Rogers RO4725JXR de hidrocarburo / cerámica / tejido de vidrio |
| Constante dieléctrica (Dk) |
2,55 ± 0,05 a 10 GHz/23°C |
| Factor de disipación |
0,0026 a 10 GHz/23°C; 0,0022 a 2,5 GHz |
| Coeficiente térmico de la constante dieléctrica |
+34 ppm/°C |
| Coeficiente de expansión térmica (CTE) |
Eje X: 13,9 ppm/°C; Eje Y: 19 ppm/°C; Eje Z: 25,6 ppm/°C (igualado al cobre) |
| Temperatura de transición vítrea (Tg) |
>280 °C |
| Valor de intermodulación pasiva (PIM) |
-166 dBC |
| Ventaja del acabado superficial |
El oro de inmersión garantiza una excelente soldabilidad, resistencia a la corrosión y un rendimiento de unión confiable |
Beneficios principales
Rendimiento de baja pérdida: Dieléctrico de baja pérdida con lámina de bajo perfil, minimizando la atenuación de la señal.
Baja pérdida de inserción: Garantiza una transmisión e integridad eficientes de señales de alta frecuencia.
Compatibilidad Dk: Dk igualado a antenas PTFE estándar, lo que facilita la compatibilidad del diseño.
PIM reducido: Baja intermodulación pasiva, evitando interferencias y mejorando la fiabilidad del sistema.
Rendimiento constante del circuito: Propiedades eléctricas/mecánicas estables para un funcionamiento fiable.
Excelente compatibilidad de proceso: Compatible con FR-4 y soldadura sin plomo, sin tratamiento especial de orificios pasantes.
Solución rentable: Alternativa asequible a los laminados de PTFE, optimizando el costo-rendimiento.
Estándar de calidad y disponibilidad
Estándar de calidad: Cumple con IPC-Class-2, lo que garantiza una calidad constante a través del control riguroso del proceso y la verificación eléctrica al 100% antes del envío.
Disponibilidad: Disponible a nivel mundial, lo que permite la entrega oportuna y un soporte posventa eficiente para los clientes internacionales.
Aplicaciones típicas
Antenas de estaciones base celulares
Resumen
Esta PCB rígida de 2 capas basada en el sustrato Rogers RO4725JXR es una solución rentable y de alto rendimiento adaptada para aplicaciones comerciales de microondas y RF, especialmente antenas de estaciones base celulares.
