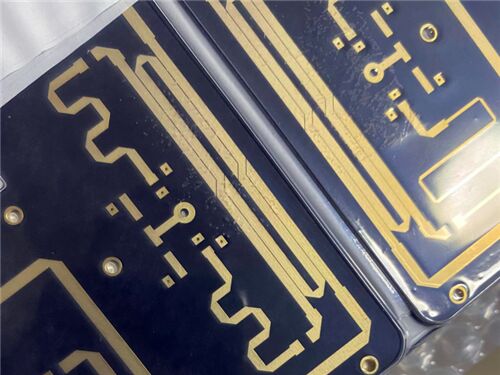

Este PCB rígido de 4 capas utiliza Rogers RT/duroid 5880 (compuesto PTFE reforzado con microfibra de vidrio) como sustrato central, laminado con TG170Fr-4diseñados específicamente para circuitos de alta precisión de línea de rayos y micro-rayos,RT/duroide 5880 presenta una constante dieléctrica uniforme (panel a panel y amplio rango de frecuencia) y un factor de disipación bajo (aplicable a la banda Ku y superiores)Con excelentes propiedades dieléctricas y compatibilidad libre de plomo, cumple con rigurosos requisitos de transmisión de alta frecuencia, adecuado para aplicaciones de RF, microondas y ondas milimétricas de precisión.
Especificaciones de los PCB
| Parámetro |
Detalles |
| Número de capas |
4 capas (estructura rígida) |
| Materiales básicos |
Rogers RT/duroide 5880 núcleo + TG170 FR-4 previado |
| Dimensiones del tablero |
126 mm × 63 mm por pieza (1 PCS), tolerancia ±0,15 mm (típica) |
| Traza/espacio mínimo |
5 mils (traza) / 5 mils (espacio) |
| Tamaño mínimo del agujero |
0.2 mm (a través del orificio); tamaño de la almohadilla: 0,5 mm |
| Vías |
Sólo a través de agujeros; sin vías ciegas o enterradas |
| espesor del tablero terminado |
0.833 mm |
| Peso de cobre acabado |
Las capas exteriores: 1 oz (35 μm); las capas internas: 0,5 oz (18 μm) |
| Finalización de la superficie |
Plata de inmersión |
| Peluquería |
No hay serigrafía |
| Máscara de soldadura |
Máscara de soldadura verde |
| Garantizar la calidad |
Prueba eléctrica al 100% realizada antes del envío |
Posibilidad de acumular PCB
| Nombre de la capa |
El material |
El grosor |
| Capa superior de cobre (Copper_layer_1) |
Cubiertas |
35 μm |
| Substrato superior del núcleo |
Rogers RT duroid 5880 Núcleo |
0.254 mm (10 mil) |
| Capa interna de cobre 1 (Copper_layer_2) |
Cubiertas |
18 μm |
| Prepreg Capa 1 |
TG170 FR-4 Prepreg |
0.12 mm |
| Prepreg Capa 2 |
TG170 FR-4 Prepreg |
0.12 mm |
| Capa interna de cobre 2 (Copper_layer_3) |
Cubiertas |
18 μm |
| Substrato del núcleo inferior |
Rogers RT duroid 5880 Núcleo |
0.254 mm (10 mil) |
| Capa inferior de cobre (Copper_layer_4) |
Cubiertas |
35 μm |
Rogers RT/duroide 5880 Introducción al material
Rogers RT/duroid 5880 es un laminado compuesto a base de PTFE de alto rendimiento,conocido por sus excelentes propiedades dieléctricas y su rendimiento eléctrico estable en un amplio rango de frecuencias (8 GHz a 40 GHz)Exhibe pérdidas dieléctricas ultrabajas, baja absorción de humedad y una estabilidad térmica superior, lo que lo convierte en una opción ideal para aplicaciones de RF y microondas de alta frecuencia.El material es totalmente compatible con procesos libres de plomo y cumple los requisitos de inflamabilidad de la norma UL 94 V-0., garantizando una fabricación fiable y una estabilidad operativa a largo plazo.
La combinación de matriz de PTFE y fibras de refuerzo confiere a RT/duroid 5880 excelentes propiedades mecánicas, incluida una alta resistencia a la tracción y la compresión, así como una buena resistencia a la cáscara de cobre.Su bajo coeficiente de expansión térmica y su coeficiente de temperatura estable de la constante dieléctrica garantizan un rendimiento constante en condiciones de temperatura extrema (-50°C a 150°C),que lo hace adecuado para aplicaciones en entornos adversos, como sistemas aeroespaciales y de comunicación de alta fiabilidad.
Principales características del material
| Propiedad |
Especificación |
| Composición del material |
Laminado compuesto a base de PTFE |
| Constante dieléctrica (εProceso) |
2.20 (2.20±0.02 especificaciones) |
| Constante dieléctrica (εDiseño) |
2.2 (8 GHz a 40 GHz) |
| Factor de disipación (tanδ) |
0.0004 (1 MHz) / 0.0009 (10 GHz) |
| Coeficiente térmico de ε |
-125 ppm/°C (-50°C a 150°C) |
| Resistencia por volumen |
2 × 107 Mohm·cm |
| Resistencia de la superficie |
3×107 Mohm |
| Calor específico |
0.96 j/g/k (0,23 cal/g/°C) |
| Modulo de tracción |
Se utilizará para el cálculo de las emisiones de gases de efecto invernadero y de gases de efecto invernadero. |
| El estrés supremo |
Se utilizará para el ensayo de las emisiones de gases de efecto invernadero y de gases de efecto invernadero. |
| La última cepa |
Se recomienda que los productos que se utilicen para la fabricación de productos de limpieza de la Unión se utilicen en condiciones normales. |
| Modulo de compresión |
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Absorción de humedad |
0.02% |
| Conductividad térmica |
0.2 W/m/k (80°C) |
| Coeficiente de expansión térmica (CTE) |
Se aplicarán las siguientes medidas: |
| Temperatura de descomposición (Td) |
500 °C |
| Densidad |
2.2 gm/cm3 |
| Resistencia de la cáscara de cobre |
31.2 Pli (5,5 N/mm) |
| Flamabilidad |
V-0 (UL 94) |
| Compatibilidad del proceso libre de plomo |
- ¿ Qué? |
Beneficios principales
Pérdida dieléctrica muy baja: tanδ hasta 0.0004, mínimo de atenuación de la señal de alta frecuencia
Constante dieléctrica estable: ε=2,2 ± 0.02, que permite un control preciso de la impedancia
Excelente estabilidad térmica: Td=500°C, funcionamiento estable en un amplio rango de temperaturas
Baja absorción de humedad: 0,02%, reduciendo la degradación del rendimiento inducida por la humedad
Compatible sin plomo: Cumple con los requisitos de fabricación modernos, respetuoso con el medio ambiente
Propiedades mecánicas superiores: alta resistencia a la tracción/compresión y resistencia a la cáscara de cobre
Retardante de llama: calificación UL 94 V-0, alta seguridad de aplicación
Adaptabilidad a amplias frecuencias: rendimiento estable a 8-40 GHz para diversos sistemas de RF/microondas
Estándar de calidad y disponibilidad
Estándar aceptado: cumple con la clase IPC-2, garantizando una calidad constante mediante un control de proceso riguroso y una verificación eléctrica del 100% antes del envío.
Disponibilidad: Disponibilidad en todo el mundo, lo que permite una entrega oportuna y un soporte postventa eficiente para los clientes internacionales.
Aplicaciones típicas
Antenas de banda ancha para líneas aéreas comerciales
Circuitos de microrremolinos
Circuitos de línea recta
Aplicaciones de ondas milimétricas
Sistemas de radar militares
Sistemas de guía de misiles
Antenas de radio digitales punto a punto
Otras aplicaciones de alta frecuencia relacionadas
