Taconic 31mil TLX-8 PCB 2 capas de inmersión de oro

Taconic 31mil TLX-8 PCB 2 capas de inmersión de oro
Taconic 31mil TLX-8 PCB 2 capas de inmersión de oro

Ampliación de imagen :  Taconic 31mil TLX-8 PCB 2 capas de inmersión de oro

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-332.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1 Uds.
Precio: USD9.99-99.99
Detalles de empaquetado: Bolsas de vacío+cartones
Tiempo de entrega: 8-9 días hábiles
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Contacto

Taconic 31mil TLX-8 PCB 2 capas de inmersión de oro

descripción
Material base: Taconic TLX-8 Recuento de capas: 2 capas
Espesor de la PCB: 0.8 mm Tamaño de PCB: 25 mm x 71 mm (1 pieza) ±0,15 mm
Platina: Blanco Máscara de soldadura: No
Peso de cobre: 1 oz (1,4 mils) para capas exteriores Acabado superficial: oro de inmersión
Resaltar:

Oro de inmersión en PCB de Taconic TLX-8

,

PCB Tacónico de 2 capas con garantía

,

31mil PCB tacónicos para electrónica

Taconic 31mil TLX-8 PCB 2 capas de inmersión de oro
Este PCB de 2 capas de alta fiabilidad aprovecha Taconic TLX-8, un laminado de fibra de vidrio PTFE de primer nivel diseñado específicamente para operaciones de RF y microondas robustas.Diseñado para soportar condiciones duras, desde vibraciones intensas hasta exposición a radiación y fluctuaciones extremas de temperatura, cuenta con un rendimiento excepcional de Intermodulación Pasiva (PIM)., características dieléctricas consistentes y una estabilidad dimensional superior, que cumplen plenamente con los criterios de calidad IPC-Clase-2.
Especificación de los PCB
Parámetro Detalles
Materiales básicos Tácnico TLX-8 (laminado de fibra de vidrio PTFE)
Número de capas PCB rígido de dos capas
Dimensiones del tablero 25 mm x 71 mm (1 pieza) ± 0,15 mm
Traza/espacio mínimo 4/6 de mil
Tamaño mínimo del agujero 0.3 mm
Por tipo No hay vías ciegas (sólo vías a través del orificio)
espesor del tablero terminado 0.8 mm
Peso del cobre acabado (capas exteriores) 1 oz (equivalente a 1,4 mils / 35 μm por capa)
Por medio del espesor del revestimiento 20 μm
Finalización de la superficie Oro de inmersión: garantiza resistencia a la corrosión, soldadura confiable e integridad de contacto a largo plazo
Peluquería Por encima: Blanco; por debajo: No
Máscara de soldadura Por encima: No; por debajo: No
Garantizar la calidad 100% Prueba eléctrica antes del envío
Detalles de la acumulación de PCB
Tipo de capa Material/Descripción El grosor
Capa de cobre 1 (exterior) Cobre conductor (terminado) 35 μm (1 oz)
Núcleo dieléctrico Tácnico TLX-8 0.787 mm (31 mils)
Capa de cobre 2 (exterior) Cobre conductor (terminado) 35 μm (1 oz)
Resumen general del material: Taconic TLX-8
Taconic TLX-8 es un laminado de fibra de vidrio PTFE versátil diseñado para aplicaciones de antena y microondas de alto volumen, donde la confiabilidad en entornos extremos es crítica.Su formulación equilibra el refuerzo mecánico (de fibra de vidrio) con las propiedades de baja pérdida del PTFE, lo que lo hace adecuado para diseños de bajo número de capas que soportan condiciones adversas, incluidas altas vibraciones (por ejemplo, lanzamiento espacial), temperaturas extremas (por ejemplo, módulos de motor, altímetros), radiación (por ejemplo,sistemas espaciales), y la exposición marina (por ejemplo, antenas de buques de guerra).ofrece flexibilidad para diversas necesidades de diseño de RF/microondas, manteniendo un control estricto sobre las propiedades dieléctricas.

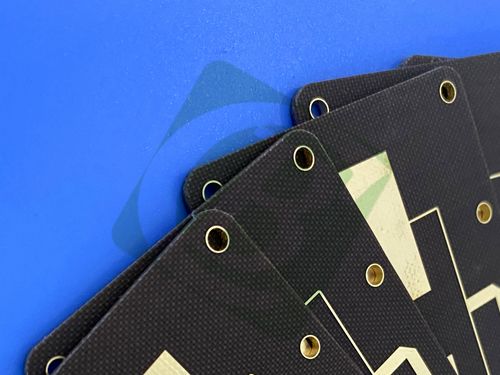

Taconic TLX-8 PCB close-up showing immersion gold surface finish
Principales propiedades del material
Categoría de propiedad Especificación Valor Norma de ensayo
Propiedades eléctricas Constante dieléctrica (Dk) @ 10 GHz 2.55 ± 0.04 IPC-650 2.5.5.3
Factor de disipación (DF) @ 10 GHz 0.0018 IPC-650 2.5.5.5.1
Resistencia superficial (temperatura elevada) 6.605 x 108 Mohm IPC-650 2.5.17.1 Sec. 5.2.1
Resistencia de la superficie (condición de humedad) 3.550 x 106 Mohm IPC-650 2.5.17.1 Sec. 5.2.1
Resistencia de volumen (temperatura elevada) 1.110 x 1010 Mohm/cm IPC-650 2.5.17.1 Sec. 5.2.1
Resistencia de volumen (condición de humedad) 1.046 x 1010 Mohm/cm IPC-650 2.5.17.1 Sec. 5.2.1
Propiedades eléctricas Descomposición dieléctrica > 45 Kv IPC-650 2.5.6
Estabilidad dimensional MD después de hornear 0.06 mm/M (millas/pulgada) IPC-650 2.4.39 segundo 5.4
CD después de hornear 0.08 mm/M (millas/pulgada) IPC-650 2.4.39 segundo 5.4
MD Estrés térmico 0.09 mm/M (millas/pulgada) IPC-650 2.4.39 segundo 5.5
CD Estrés térmico 0.10 mm/M (millas/pulgada) IPC-650 2.4.39 segundo 5.5
Propiedades térmicas CTE (25-260 °C) - Eje X 21 ppm/°C IPC-650 2.4.41 / ASTM D 3386
CTE (25-260 °C) - Eje Y 23 ppm/°C IPC-650 2.4.41 / ASTM D 3386
CTE (25-260 °C) - Eje Z 215 ppm/°C IPC-650 2.4.41 / ASTM D 3386
Temperatura de descomposición (Td) - Pérdida de peso del 2% 535 °C IPC-650 2.4.24.6 (TGA)
Temperatura de descomposición (Td) - 5% de pérdida de peso 553 °C IPC-650 2.4.24.6 (TGA)
Propiedades químicas/físicas Absorción de humedad 0.02% IPC-650 2.6.2.1
Calificación de inflamabilidad Se aplican las siguientes medidas: El número de certificado es:
Beneficios principales
  • Rendimiento PIM excepcional: medidas inferiores a -160 dBc*, críticas para minimizar las interferencias de la señal en los sistemas de RF/microondas (por ejemplo, radar, comunicaciones móviles).
  • Resistencia al ambiente extremo: Resiste altas vibraciones, temperaturas extremas, radiación y exposición marina, ideal para aplicaciones espaciales, aeroespaciales y navales.
  • Propiedades eléctricas estables: Dk (2,55 ± 0,04) y DF (0,0018) bajos y bien controlados garantizan una integridad constante de la señal en amplios rangos de frecuencia.
  • Estabilidad dimensional: La expansión/contracción mínima bajo tensión térmica o horneado evita la deformación del PCB, preservando la alineación de los componentes y la fiabilidad de la conexión.
  • Baja absorción de humedad: la absorción del 0,02% elimina la degradación del rendimiento relacionada con la humedad, incluso en ambientes húmedos.
  • Robustez mecánica: el refuerzo de fibra de vidrio proporciona durabilidad para diseños que requieren resistencia estructural (por ejemplo, PCB atornillados en vehículos de lanzamiento).
  • Calificación UL 94 V-0: mejora la seguridad al resistir la propagación de la llama, adecuado para sistemas críticos donde la mitigación del riesgo de incendio es clave.
Aplicaciones típicas
Este PCB está optimizado para sistemas de RF/microondas de alta fiabilidad, incluyendo:
  • Sistemas de radar
  • Equipo de comunicaciones móviles
  • Equipo de ensayo de microondas
  • Aparatos de transmisión de microondas
  • Los demás aparatos para la fabricación o el almacenamiento de la información
  • Antenas (por ejemplo, espaciales, navales, aeroespaciales)
Taconic TLX-8 PCB in application showing component mounting
