Datos del producto:
Pago y Envío Términos:
|
| Materia prima: | RF-35TC Taconic | Cuenta de la capa: | 2 capas, multicapa, tipo híbrido |
|---|---|---|---|
| Grueso del PWB: | 0.3m m, 0.6m m, 0.8m m, 1.6m m, (substrato 10mil, 20mil, 30mil, 60mil) | Tamaño del PWB: | ≤400mm X 500m m |
| Máscara de la soldadura: | Etc. verde, rojo, negro, blanco, azul. | Peso de cobre: | 0.5 oz, 1 oz, 2 oz |
| Final superficial: | Cobre desnudo, HASL, ENIG, lata etc de la inmersión | ||
| Resaltar: | Tablero del PWB de RF-35TC RF,tablero del PWB de 2oz RF,PWB de la radiofrecuencia 2oz |
||

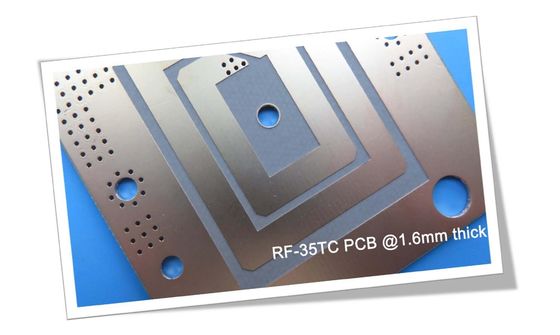

PWB de alta frecuencia empleado RF-35TC Taconic DK3.5 con 60milipulgadagruesos y oro de la inmersión para el amplificador de potencia
(los PWB son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Hola todo el mundo,
Hoy, introducimos un tipo de PWB de alta frecuencia empleado RF-35TC.
RF-35TC es un PTFE basado, material llenado de cerámica el de alta frecuencia de la fibra de vidrio de la compañía Taconic.
Las especificaciones del PWB están como sigue
El doble echó a un lado, substrato es RF-35TC, DK en 3,5; 105m m de largo por 87m m de par en par; el grueso acabado del PWB en 1.6m m, acabó el peso de cobre en 2oz; Ninguna máscara y serigrafía de la soldadura; el final superficial es oro de la inmersión
Éste es apila para arriba el dibujo.
La capa superior y la capa inferior son cobre acabado 2oz, el material dieléctrico RF-35TC está en el centro en 1.524m m grueso, DK en 3,5
El color básico del PWB de RF-35TC es marrón y gris. Sus usos principales son amplificadores de potencia, acopladores y filtros. Además, es también ampliamente utilizado en las antenas, equipo por satélite y así sucesivamente.
| Capacidad del PWB | |
| Material del PWB: | PTFE basó el substrato llenado de cerámica de la fibra de vidrio |
| Diseñador: | RF-35TC |
| Constante dieléctrica @ 10GHz: | 3,50 |
| Cuenta de la capa: | 2 capas, tipo de múltiples capas, híbrido |
| Peso de cobre: | 0.5oz, 1oz, 2oz |
| Grueso del PWB: | 0.3m m, 0.6m m, 0.8m m, 1.6m m |
| (substrato 10mil, 20mil, 30mil, 60mil) | |
| Máscara de la soldadura: | Etc. verde, rojo, negro, blanco, azul. |
| Tamaño del PWB: | ≤400mm X 500m m |
| Final superficial: | Cobre desnudo, HASL, ENIG, lata etc. de la inmersión. |
Podemos proveer de usted el tablero echado a un lado doble, el tablero de múltiples capas y el tablero híbrido. Gamas a partir 0.3m m hasta 1.6m m, tamaño máximo del grueso en 400 milímetros por 500m m; hay finales superficiales del cobre desnudo, del nivel del aire caliente, del oro etc. de la inmersión.
RF-35TC ofrece funcionamiento superior de la disipación de calor, así que es un tipo de lamina de pequeñas pérdidas termalmente conductora. Es más adecuado para los usos del poder más elevado. El calor disipa lejos de ambos la línea de transmisión en los componentes del PWB y superficiales del soporte tales como condensador etc.
Si usted tiene cualquier pregunta, no dude en entrarnos en contacto con por favor.
Gracias por leer.
Apéndice: Hoja de datos RF-35TC
| VALORES TÍPICOS DE RF-35TC | |||||
| Propiedad | Método de prueba | Unidad | Valor | Unidad | Valor |
| Gigahertz de DK @10 | IPC-650 2.5.5.5 .1 (modificado) | 3,5 | 3,5 | ||
| Tck (-℃ 30 a 120) | IPC-650 2.5.5.5 .1 (modificado) | PPM | 24 | PPM | 24 |
| Gigahertz del Df @10 | IPC-650 2.5.5.5 .1 (modificado) | 0,0011 | 0,0011 | ||
| Avería dieléctrica | IPC-650 2.5.6 (en-avión, dos pernos en aceite) | kilovoltio | 56,7 | kilovoltio | 56,7 |
| Fuerza dieléctrica | ASTM D 149 (a través del avión) | V/mil | 570 | V/mm | 22.441 |
| Resistencia de arco | IPC-650 2.5.1 | Segundos | 304 | Segundos | 304 |
| Absorción de la humedad | IPC-650 2.6.2.1 | % | 0,05 | % | 0,05 |
| Fuerza flexural (Doctor en Medicina) | ASTM D 790/IPC-650 2.4.4 | PSI | 12.900 | N/mm2 | 88,94 |
| Fuerza flexural (CD) | ASTM D 790/IPC-650 2.4.4 | PSI | 11.700 | N/mm2 | 80,67 |
| Resistencia a la tensión (Doctor en Medicina) | ASTM D 3039/IPC-TM-650 2.4.19 | PSI | 9.020 | N/mm2 | 62,19 |
| Resistencia a la tensión (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | PSI | 7.740 | N/mm2 | 53,37 |
| Alargamiento en la rotura (Doctor en Medicina) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1,89 | N/mm | 1,89 |
| Alargamiento en la rotura (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1,7 | % | 1,7 |
| Módulo de Young (Doctor en Medicina) | ASTM D 3039/IPC-TM-650 2.4.19 | PSI | 667.000 | N/mm2 | 4.599 |
| Módulo de Young (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | PSI | 637.000 | N/mm2 | 4.392 |
| El ratio de Poisson (Doctor en Medicina) | ASTM D 3039/IPC-TM-650 2.4.19 | 0,18 | 0,18 | ||
| El ratio de Poisson (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0,23 | 0,18 | ||
| Módulo compresivo | ASTM D 695 (℃ 23) | PSI | 560.000 | N/mm2 | 3.861 |
| Fuerza flexural (Doctor en Medicina) | ASTM D 790/IPC-650 2.4.4 | PSI | 1,46 x 106 | N/mm2 | 10.309 |
| Fuerza flexural (CD) | ASTM D 790/IPC-650 2.4.4 | PSI | 1,50 x 106 | N/mm2 | 10.076 |
| Cáscara Stength (½ oz.CVH) | IPC-650 2.4.8 (tensión termal.) | Ibs. /inch | 7 | g/cm3 | 1,25 |
| Conductividad termal (no vestida,℃ 125) | ASTM F433 (flujo del calor guardado) | Con (mK) | 0,6 | Con (mK) | 0,6 |
| Conductividad termal (C1/C1,125℃) | ASTM F433 (flujo del calor guardado) | Con (mK) | 0,92 | Con (mK) | 0,92 |
| Conductividad termal (CH/CH,℃ 125) | ASTM F433 (flujo del calor guardado) | Con (mK) | 0,87 | Con (mK) | 0,87 |
| Estabilidad dimensional (Doctor en Medicina) | IPC-650-2.4.39 Sec.5.4 (después de grabado de pistas) | mils/in. | 0,23 | mm/M | 0,23 |
| Estabilidad dimensional (CD) | IPC-650-2.4.39 Sec.5.4 (después de grabado de pistas) | mils/in. | 0,64 | mm/M | 0,64 |
| Estabilidad dimensional (Doctor en Medicina) | IPC-650-2.4.39 Sec.5.5 (tensión termal.) | mils/in. | -0,04 | mm/M | -0,04 |
| Estabilidad dimensional (CD) | IPC-650-2.4.39 Sec.5.5 (tensión termal.) | mils/in. | 0,46 | mm/M | 0,46 |
| Resistencia superficial | IPC-650 2.5.17.1 (después de temporeros elevados.) | Mohms | 8,33 x 107 | Mohms | 8,33 x 107 |
| Resistencia superficial | IPC-650 2.5.17.1 (después de humedad) | Mohms | 6,42 x 107 | Mohms | 6,42 x 107 |
| Resistencia de volumen | IPC-650 2.5.17.1 (después de temporeros elevados.) | Mohms/cm | 5,19 x 108 | Mohms/cm | 5,19 x 108 |
| Resistencia de volumen | IPC-650 2.5.17.1 (después de humedad) | Mohms/cm | 2,91 x 108 | Mohms/cm | 2,91 x 108 |
| CTE (eje) de X (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 11 | ppm/℃ | 11 |
| CTE (eje) de Y (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 13 | ppm/℃ | 13 |
| CTE (eje) de Z (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 34 | ppm/℃ | 34 |
| Densidad | ASTM D 792 | g/cm3 | 2,35 | g/cm3 | 2,35 |
| Dureza | ASTM D 2240 (orilla D) | 79,1 | 79,1 | ||
| Tensión en la rotura (Doctor en Medicina) | ASTM D 790/IPC-650 2.4.4 | % | 0,014 | % | 0,014 |
| Tensión en la rotura (CD) | ASTM D 790/IPC-650 2.4.4 | % | 0,013 | % | 0,013 |
| Calor específico | ASTM E 1269-05, E 967-08, E968-02 | j (℃ de g) | 0,94 | j (℃ de g) | 0,94 |
| TD (pérdida de peso del 2%) | IPC-650 2.4.24.6 /TGA | de | 788 | ℃ | 420 |
| TD (pérdida de peso del 5%) | IPC-650 2.4.24.6 /TGA | de | 817 | ℃ | 436 |
