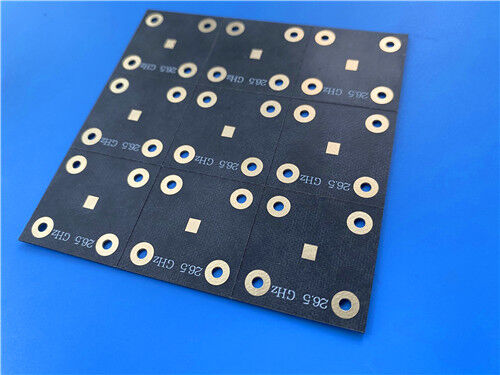

Antena PCB de oro de inmersión de 0,2 mm TLX-6 Taconic de 2 capas

Esta placa de circuito impreso (PCB) rígida Taconic TLX-6 de 2 capas es una placa de circuito de alta frecuencia y alta fiabilidad diseñada para aplicaciones de producción en masa de antenas, sistemas de microondas y RF. Fabricada con sustrato auténtico Taconic TLX-6 reforzado con fibra de vidrio de PTFE, esta PCB presenta una resistencia mecánica excepcional y un rendimiento eléctrico estable en escenarios de trabajo difíciles, lo que la hace ideal para equipos de RF en entornos extremos. Con un grosor total ultradelgado de 0,2 mm y un revestimiento de cobre exterior de 1 oz, adopta un acabado superficial de oro por inmersión para ofrecer una soldabilidad fiable, una capacidad anticorrosión superior y una estabilidad de señal a largo plazo. La placa admite la fabricación de trazas/espacios de línea fina de 5/7 mil y perforaciones de microagujeros de precisión de 0,3 mm con una estructura de vías no ciegas. Presenta serigrafía blanca en la capa superior y exposición de cobre desnudo en ambos lados sin recubrimiento de máscara de soldadura.

Especificación de PCB

Estructura de Apilamiento de PCB

Este apilamiento simétrico rígido de 2 capas presenta un núcleo dieléctrico ultradelgado de fibra de vidrio de PTFE Taconic TLX-6. El refuerzo de fibra de vidrio integrado mejora enormemente la rigidez estructural y la estabilidad dimensional, resistiendo eficazmente la vibración mecánica, las altas temperaturas y los impactos ambientales complejos. La estructura de laminación simétrica estandarizada garantiza un rendimiento de transmisión eléctrica uniforme, adaptándose perfectamente a los requisitos estructurales y de rendimiento de los diseños de PCB de microondas y antenas de baja capa.

Estadísticas de PCB

Esta PCB de antena de alta frecuencia TLX-6 adopta un diseño de componentes refinado y un esquema científico de distribución de vías. Con una cantidad de pads emparejada y un diseño de red de circuitos, se adapta a los requisitos de ensamblaje de RF miniaturizados compactos, asegurando una transmisión de señal precisa y de baja pérdida para varios módulos funcionales de microondas y circuitos de comunicación complejos.

Descripción General del Sustrato de Alta Frecuencia TLX-6

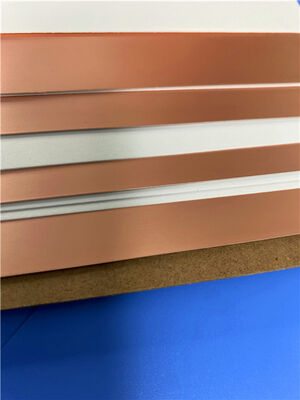

Taconic TLX-6 es un laminado profesional de fibra de vidrio de PTFE diseñado para aplicaciones de antenas y microondas de RF de alto volumen. Con un grosor de sustrato personalizable y opciones diversificadas de revestimiento de cobre, este material versátil está especialmente optimizado para diseños de PCB de microondas de baja capa. Su estructura única reforzada con fibra de vidrio proporciona un excelente refuerzo mecánico, permitiendo una fuerte resistencia a condiciones de trabajo extremas, incluyendo vibración de lanzamiento, exposición a motores de alta temperatura, radiación espacial, entornos marinos hostiles y cambios de temperatura de amplio rango. Con una tolerancia ambiental superior y propiedades físicas y eléctricas estables, TLX-6 es un sustrato rentable y de alta fiabilidad para dispositivos electrónicos de alta frecuencia de larga vida útil.Ventajas del Material del Núcleo TLX-6El sustrato Taconic TLX-6 combina una excelente consistencia eléctrica, durabilidad mecánica y adaptabilidad ambiental, ofreciendo un rendimiento estable de baja pérdida y alta frecuencia para comunicaciones comerciales, pruebas industriales y equipos de RF aeroespaciales. Sus ventajas principales soportan una operación estable a largo plazo en entornos de aplicación complejos:

Excelente Rendimiento PIM: Rendimiento de intermodulación pasiva inferior a -160 dBc, eliminando eficazmente la interferencia de señal y asegurando una transmisión de señal de alta frecuencia pura y estable

Resistencia Mecánica y Térmica Superior: La estructura reforzada con fibra de vidrio mejora la tenacidad y la estabilidad térmica, previniendo la deformación estructural bajo vibración y ciclos de alta temperatura

Dk Preciso y Estable: Constante dieléctrica estrictamente controlada con una deriva de parámetros insignificante, manteniendo un rendimiento eléctrico constante en operación a largo plazo

Alta Estabilidad Dimensional: Mantiene un tamaño y planitud precisos de la placa bajo cambios de temperatura extremos y estrés mecánico

Absorción de Humedad Ultra Baja: Minimiza el impacto de la humedad en las propiedades dieléctricas, mejorando la adaptabilidad ambiental para aplicaciones exteriores y marinas

Baja Pérdida Dieléctrica: El bajo valor de DF reduce la atenuación de la señal de alta frecuencia, maximizando la integridad de la señal para sistemas de transmisión de microondas

Grado Ignífugo UL 94 V0: Cumple con los estándares internacionales de seguridad industrial, garantizando la operación segura de equipos electrónicos

Adaptabilidad de Diseño de Microondas de Baja Capa: Fórmula optimizada específicamente para la construcción de circuitos de RF y microondas de baja capa, equilibrando rendimiento y rentabilidad

Escenarios de Aplicación Típicos

Beneficiándose de un rendimiento dieléctrico preciso, una estructura mecánica fiable y una fuerte resistencia ambiental, las PCB de alta frecuencia Taconic TLX-6 se adoptan ampliamente en las industrias de microondas y radiofrecuencia convencionales, cubriendo comunicaciones comerciales, pruebas industriales y equipos de detección de precisión:

Sistemas de detección y detección de radar de precisión

Equipos de estaciones base de comunicación móvil 5G/4G

• Instrumentos de prueba y equipos de medición de microondas
• Dispositivos de transmisión y procesamiento de señales de microondas
• Componentes centrales de RF: acopladores, divisores, combinadores, amplificadores de potencia y varios módulos de antena de alta frecuencia
• Garantía de Calidad y Servicio Global
• Todas las PCB de alta frecuencia Taconic TLX-6 se fabrican estrictamente de acuerdo con los estándares de calidad IPC-Clase-2. Adoptando archivos de producción estándar Gerber RS-274-X, cada placa ofrece una tolerancia dimensional precisa y una repetibilidad eléctrica estable, soportando una producción en masa consistente. Cada PCB terminada se somete a pruebas eléctricas completas antes del envío para eliminar defectos funcionales y garantizar una calidad uniforme por lotes. Ofrecemos logística global y soporte técnico profesional, proporcionando soluciones fiables de PCB de alta frecuencia para proyectos de comunicación, detección y microondas industriales en todo el mundo.
