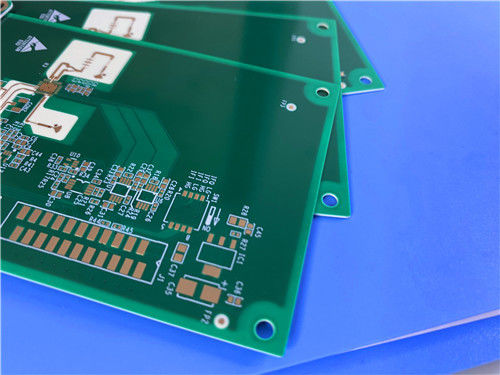

PCB híbrido de 6 capas RO4350B + vías ciegas de alto Tg FR-4 (S1000-2M)

Cuota De Producción:	1 Uds.
Precio:	USD9.99-99.99
Embalaje Estándar:	Bolsas de vacío+cartones
Período De Entrega:	8-9 días hábiles
Método De Pago:	T/T
Capacidad De Suministro:	5000pcs por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

Porcelana

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-332.V1.0

Material base:

RO4350B + FR-4 de alta Tg (S1000-2M)

Recuento de capas:

6 Capas

Espesor de la PCB:

1.3 mm

Tamaño de PCB:

30,55 mm x 37,7 mm (1 pieza) con tolerancia de ±0,15 mm

Platina:

Blanco

Máscara de soldadura:

Verde

Peso de cobre:

1 oz (1,4 mils) para capas internas/externas

Acabado superficial:

Níquel no electrolítico Paladio no electrolítico Oro por inmersión (ENEPIG)

Resaltar:

PCB híbrido de 6 capas RO4350B

PCB de FR-4 con alto Tg

PCB de múltiples capas con vía ciega

Descripción del Producto

PCB híbrido de 6 capas RO4350B + vías ciegas de alto Tg FR-4 (S1000-2M)

Este PCB híbrido de 6 capas combina Rogers RO4350B (laminado de alta frecuencia) y High Tg FR-4 (S1000-2M) para optimizar el rendimiento para aplicaciones de alta frecuencia y de misión crítica.

Especificación de los PCB

Parámetro de construcción	Especificación
Materiales básicos	RO4350B + FR-4 de alta Tg (S1000-2M)
Número de capas	6 capas
Dimensiones del tablero	30.55 mm x 37,7 mm (1 pieza) con una tolerancia de ±0,15 mm
Traza/espacio mínimo	4 mil / 4 mil
Tamaño mínimo del agujero	0.25 mm
Vias (tipos especiales)	Las vías ciegas (L1-L2)
espesor del tablero terminado	1.3 mm
Peso del cobre acabado (capas interiores/exteriores)	1 onza (1.4 ml)
Por medio del espesor del revestimiento	20 μm
Finalización de la superficie	Nícel sin electrodo Oro de inmersión de paladio sin electrodo (ENEPIG)
Accesorios para la limpieza	Blanco
Pantalón de seda de fondo	Blanco
Máscara de soldadura superior	- No, no lo sé.
Máscara de soldadura inferior	El verde
Aseguramiento de la calidad (ensayos eléctricos)	100% Prueba eléctrica realizada antes del envío

El uso de PCB híbridos

Secuencia de capas	Tipo de capa	Especificación	El grosor
1	Capa de cobre (arriba)	Capa de cobre1	35 μm
2	Las demás	No se incluyen en la lista.	0.102 mm (4 mil)
3	Capa de cobre	Capa de cobre2	35 μm
4	Prepreg	1080 RC63% + 7628 (43%)	0.254 mm (10 mil)
5	Capa de cobre	Capa de cobre 3	35 μm
6	Materiales básicos	S1000-2M	0.254 mm (10 mil)
7	Capa de cobre	Capa de cobre4	35 μm
8	Prepreg	1080 RC63% + 7628 (43%)	0.254 mm (10 mil)
9	Capa de cobre	Capa de cobre5	35 μm
10	Materiales básicos	S1000-2M	0.254 mm (10 mil)
11	Capa de cobre (bajo)	Capa de cobre 6	35 μm

¿Qué es un PCB híbrido?

Un PCB híbrido (también conocido como PCB de material mixto) es una placa de circuito especializada que integra dos o más materiales base distintos en su apilamiento,cada uno seleccionado para optimizar atributos de rendimiento específicosA diferencia de los PCB de un solo material, que deben comprometer ciertas propiedades, los PCB híbridos aprovechan las fortalezas de cada material para satisfacer diversos requisitos de diseño.

Rogers RO4350B Resumen del material

Rogers RO4350B es un laminado patentado compuesto de revestimiento de vidrio tejido mezclado con compuestos de hidrocarburos/cerámica,lograr un equilibrio entre el rendimiento eléctrico del PTFE/vidrio tejido y la simplicidad de fabricación de los materiales epoxi/vidrio.

Adaptado para aplicaciones de alta frecuencia,Los laminados RO4350B ofrecen una constante dieléctrica (Dk) estrictamente controlada y mantienen una pérdida de señal ultrabaja, todo mientras se pueden procesar utilizando flujos de trabajo de fabricación de epoxi/vidrio estándarUna alternativa rentable a los laminados tradicionales de microondas, RO4350B elimina la necesidad de tratamientos especializados a través de agujeros o procedimientos de manipulación requeridos por materiales basados en PTFE.También tiene una calificación de inflamabilidad UL 94 V-0, lo que lo hace adecuado para dispositivos electrónicos activos y diseños de RF de alta potencia.

RO4350B Propiedades

Propiedad	Especificación
Tipo de material	Laminado de vidrio tejido reforzado con hidrocarburos/cerámica
Constante dieléctrica (Dk)	3.48 ± 0,05 (medido a 10 GHz/23°C)
Factor de disipación (Df)	0.0037 (medido a 10 GHz/23°C)
Conductividad térmica	0.69 W/m/°K
Coeficiente de expansión térmica (CTE)	El eje X: 10 ppm/°C El eje Y: 12 ppm/°C El eje Z: 32 ppm/°C
Temperatura de transición del vidrio (Tg)	> 280 °C (536 °F)
Absorción de humedad	0.06% (máximo)
Calificación de inflamabilidad	Se aplican las siguientes medidas:

Características básicas (S1000-2M FR-4 de alta Tg)

Reducción de la CTE del eje Z, mejorando la confiabilidad del agujero en entornos exigentes
Procesable mecánica superior combinada con una resistencia térmica excepcional
Compatibilidad de soldadura libre de plomo, alineada con las normas de fabricación modernas
Temperatura de transición del vidrio (Tg): 180°C (por ensayo DSC); propiedades de bloqueo UV para la compatibilidad AOI
Resistencia excepcional a altas temperaturas para un rendimiento estable en condiciones de temperatura elevada
Excelente rendimiento anti-CAF (filtración anódica conductiva), mitigando los riesgos de fiabilidad a largo plazo
Minima absorción de humedad, garantizando la durabilidad en entornos de funcionamiento húmedos

Aplicaciones típicas

Antennas de banda ancha para aerolíneas comerciales
Circuitos de micro-tiras y de líneas
Sistemas de ondas milimétricas
Sistemas de radar y guía
Antennas de radio digital punto a punto
