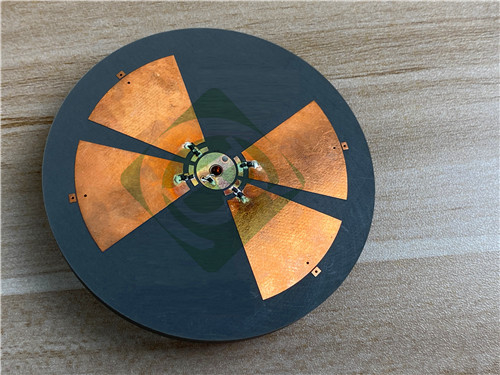

Esta placa de circuito impreso (PCB) de 4 capas construida con materiales RT/duroid 5880 y RO4450F. Diseñada para aplicaciones de alta frecuencia, ofrece un rendimiento y una fiabilidad excepcionales.lo que lo hace ideal para telecomunicaciones avanzadas y sistemas de radar.
Composición del material
Los materiales de base de este PCB son RT/duroide 5880 y RO4450F:
-NT1capacidad de producciónUn compuesto de PTFE reforzado con microfibras de vidrio, conocido por sus propiedades dieléctricas uniformes y baja pérdida a altas frecuencias.
-RO4450F:Una capa de unión que complementa el material RT/duroide, mejorando el rendimiento general.
Especificación de los PCB
| Parámetro |
Especificación |
| Materiales básicos |
NT1capacidad de producción |
| Número de capas |
4 Capas de cobre |
| Dimensiones del tablero |
Se aplicarán las siguientes medidas: |
| Traza/espacio mínimo |
5/7 mils |
| Tamaño mínimo del agujero |
0.45 mm |
| Vías ciegas |
Capa superior y interior 3 |
| espesor del tablero terminado |
3.0 mm |
| Peso de Cu terminado |
1 oz (1,4 ml) para las capas exteriores/internas |
| Por medio del espesor del revestimiento |
20 μm |
| Finalización de la superficie |
Oficina de gestión |
| Accesorios para la limpieza |
- No, no lo sé. |
| Pantalón de seda de fondo |
- No, no lo sé. |
| Máscara de soldadura superior |
- No, no lo sé. |
| Máscara de soldadura inferior |
- No, no lo sé. |
| Pruebas eléctricas |
Prueba eléctrica al 100% antes del envío |
Arte y cumplimiento
La ilustración de este PCB se proporciona en el formato Gerber RS-274-X, que es ampliamente aceptado en la industria.El cumplimiento de las normas IPC-Clase-2 garantiza que el PCB cumple con estrictos criterios de calidad de fiabilidad y rendimientoEsta adhesión es crítica para aplicaciones donde el fracaso no es una opción.
Disponibilidad mundial
Este avanzado PCB de 4 capas está disponible en todo el mundo, lo que lo hace accesible para varias industrias y aplicaciones.
Introducción al RT/duroide 5880
RT/duroid 5880 está diseñado específicamente para aplicaciones de alta frecuencia.
- Constante dieléctrica: 2.2 con una tolerancia de 0,02 a 10 GHz/23°C
- Factor de disipación: 0,0009 a 10 GHz
- Coeficiente de temperatura de la constante dieléctrica (TCDk): -125 ppm/°C
- Baja absorción de humedad: 0,02%
- CTE: 31 ppm/°C (eje X), 48 ppm/°C (eje Y), 237 ppm/°C (eje Z)
Estas propiedades aseguran que el RT/duroide 5880 mantenga un excelente rendimiento eléctrico en un amplio rango de frecuencias, lo que lo hace adecuado para aplicaciones de banda Ku y ondas milimétricas.
Ventajas del RT/duroide 5880
1Propiedades eléctricas uniformes: la constante dieléctrica permanece constante en diferentes paneles, lo que es crucial para aplicaciones de alta frecuencia.
2- Facilidad de mecanizado: RT/duroid 5880 se puede cortar y moldear fácilmente, lo que permite implementaciones de diseño precisas.
3Resistencia química: es resistente a los disolventes y reactivos comúnmente utilizados en la fabricación de PCB, lo que garantiza durabilidad y longevidad.
4Ideal para ambientes ricos en humedad: su baja absorción de humedad lo hace adecuado para aplicaciones de alta humedad.
Aplicaciones
Este PCB de 4 capas es particularmente adecuado para diversas aplicaciones de alta tecnología, incluyendo:
- Antennas de banda ancha de aerolíneas comerciales: garantizar una comunicación fiable durante el vuelo.
- Circuitos de microstrip y de línea de rayos: ampliamente utilizados en aplicaciones de RF donde el espacio es limitado.
- Aplicaciones de ondas milimétricas: esenciales para tecnologías de vanguardia como la 5G y más allá.
- Sistemas de radar: críticos para los sistemas de navegación y orientación en aplicaciones militares y civiles.
- Sistemas de guía: se utilizan en tecnologías de navegación de precisión.
- Antennas de radio digital punto a punto: permiten la transmisión de datos a alta velocidad.
Conclusión
El PCB de 4 capas construido con RT/duroid 5880 y RO4450F representa un avance significativo en la tecnología de PCB.lo convierte en una opción ideal para aplicaciones electrónicas modernas que exigen fiabilidad y precisiónCon su disponibilidad global y el cumplimiento de estrictos estándares de calidad, este PCB está listo para enfrentar los desafíos de los entornos de alta tecnología de hoy.
