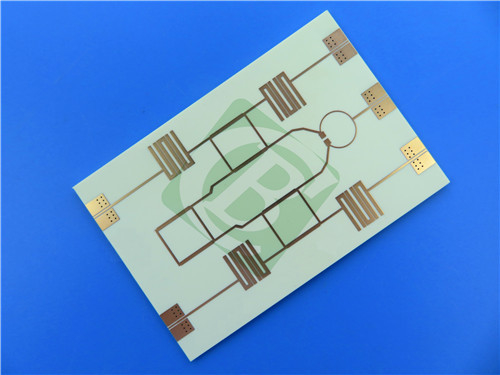

Esta PCB es una placa de circuito impreso (PCB) de alto rendimiento de 2 capas fabricada con material RO4533 avanzado. Está diseñada para precisión y fiabilidad, cumpliendo especificaciones estrictas para garantizar una constante dieléctrica controlada y un bajo rendimiento de pérdidas, lo que la hace ideal para infraestructura móvil y aplicaciones de antenas.
Stackup de la PCB
El stackup de la PCB está estructurado de la siguiente manera:
- Capa de Cobre 1: 35 μm
- Núcleo Rogers 4533: 0.508 mm (20 mil)
- Capa de Cobre 2: 35 μm
Esta configuración asegura un rendimiento óptimo manteniendo la integridad estructural.
Especificación de la PCB
| Parámetro |
Especificación |
| Material Base |
RO4533 |
| Recuento de Capas |
2 Capas |
| Dimensiones de la Placa |
52mm x 35mm ± 0.15mm |
| Trazo/Espacio Mínimo |
4/7 mils |
| Tamaño Mínimo del Orificio |
0.3mm |
| Vías Ciegas |
No |
| Grosor Final de la Placa |
0.6mm |
| Peso de Cu Finalizado |
1oz (1.4 mils) capas externas |
| Grosor del Chapado de Vías |
20 μm |
| Acabado de la Superficie |
Oro de Inmersión |
| Serigrafía Superior |
Blanco |
| Serigrafía Inferior |
No |
| Máscara de Soldadura Superior |
Verde |
| Máscara de Soldadura Inferior |
No |
| Pruebas Eléctricas |
Prueba eléctrica al 100% utilizada antes del envío |
Diseño y Estándares de Calidad
El diseño de la PCB se proporciona en formato Gerber RS-274-X, cumpliendo con los estándares de calidad IPC-Class-2. Esta adherencia asegura que la PCB cumpla con los puntos de referencia de la industria en cuanto a fiabilidad y rendimiento.
Disponibilidad Global
Esta PCB de alto rendimiento está disponible a escala global, lo que la convierte en una opción ideal para diversas aplicaciones en múltiples industrias.
Introducción a RO4533
Los laminados Rogers RO4533 son conocidos por su composición de hidrocarburo reforzado con vidrio y relleno de cerámica. Ofrecen constantes dieléctricas controladas y un bajo rendimiento de pérdidas, cruciales para aplicaciones de antenas microstrip. Las características clave incluyen:
- Constante Dieléctrica (Dk): 3.3 a 10GHz
- Factor de Disipación: 0.0025 a 10GHz
- Conductividad Térmica: 0.6 W/mK
- Temperatura de Transición Vítrea (Tg): >280°C
Este material sirve como una alternativa asequible a los materiales PTFE tradicionales, lo que permite a los diseñadores optimizar tanto el costo como el rendimiento.
Beneficios
El material RO4533 ofrece numerosas ventajas:
- Baja pérdida y baja constante dieléctrica adecuada para una amplia gama de aplicaciones
- Compatibilidad con los procesos de fabricación de PCB convencionales
- Excelente estabilidad dimensional para un mayor rendimiento en paneles más grandes
- Propiedades mecánicas uniformes que mantienen la integridad durante la manipulación
- Alta conductividad térmica para capacidades mejoradas de manejo de potencia
Aplicaciones Típicas
Esta PCB de 2 capas es particularmente adecuada para:
- Antenas de estaciones base de infraestructura celular
- Redes de antenas WiMAX
Conclusión
La PCB de 2 capas que utiliza RO4533 está diseñada para aplicaciones de alto rendimiento, particularmente en telecomunicaciones y tecnología de antenas. Su combinación de materiales avanzados, rigurosos estándares de calidad y disponibilidad global la convierten en una excelente opción para diseños electrónicos modernos.
