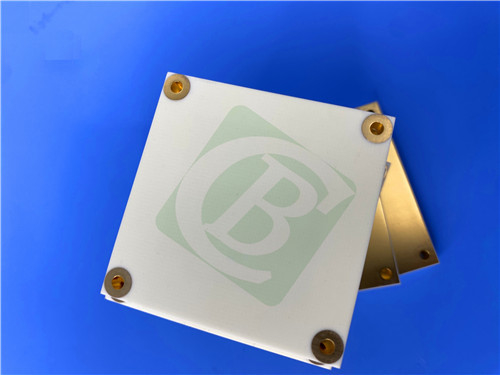

Esta PCB es una placa de circuito impreso (PCB) de 3 capas de alto rendimiento fabricada con materiales avanzados, específicamente RO4003C y RO4450F. Está diseñada para la precisión y la fiabilidad, cumpliendo con especificaciones estrictas para garantizar un rendimiento eléctrico y una estabilidad mecánica óptimos.
Detalles de la PCB
| Parámetro |
Especificación |
| Material base |
RO4003C / RO4450F |
| Número de capas |
3 capas |
| Dimensiones de la placa |
291 mm x 155 mm ± 0,15 mm (2 tipos, 2 piezas) |
| Trazo/Espacio mínimo |
5/4 mils |
| Tamaño mínimo del agujero |
0,3 mm |
| Vías ciegas |
Capa superior a capa interna 1 |
| Grosor final de la placa |
1,82 mm |
| Peso final de Cu |
1oz (1,4 mils) capas externas / 1oz capas internas |
| Grosor del chapado de las vías |
20 μm |
| Acabado de la superficie |
Oro de inmersión |
| Serigrafía superior |
Blanco |
| Serigrafía inferior |
No |
| Máscara de soldadura superior |
Negro |
| Máscara de soldadura inferior |
No |
| Pruebas eléctricas |
Se utiliza una prueba eléctrica al 100% antes del envío |
La estructura de esta PCB rígida de 3 capas se estructura de la siguiente manera:
- Capa de cobre 1: 35 μm
- Núcleo Rogers 4003C: 0,813 mm (32 mil)
- Capa de cobre 2: 35 μm
- Capa de unión: RO4450F - 0,102 mm (4 mil)
- Núcleo Rogers 4003C: 0,813 mm (32 mil)
- Capa de cobre 3: 35 μm
Ilustraciones y estándares de calidad
La ilustración suministrada está en formato Gerber RS-274-X, cumpliendo con los estándares de calidad IPC-Clase-2. Esto garantiza que la PCB cumple con los requisitos de la industria en cuanto a fiabilidad y rendimiento.
Disponibilidad global
Esta PCB de alto rendimiento está disponible en todo el mundo, lo que la hace accesible para diversas aplicaciones en diferentes mercados.
Introducción a RO4003C
Rogers RO4003C es un material patentado conocido por su excelente rendimiento eléctrico. Combina los beneficios de PTFE/tejido de vidrio con la capacidad de fabricación de epoxi/vidrio, ofreciendo una solución rentable para laminados de microondas. Las características clave incluyen:
- Constante dieléctrica (Dk): 3,38 ±0,05 a 10 GHz
- Factor de disipación: 0,0027 a 10 GHz y 0,0021 a 2,5 GHz
- Coeficiente térmico de la constante dieléctrica: +40 ppm/°C
- Conductividad térmica: 0,71 W/m/°K
- Baja absorción de humedad: 0,06%
Las características de expansión térmica del material se alinean estrechamente con el cobre, lo que facilita la calidad fiable de los orificios pasantes chapados.
Beneficios
Rogers RO4003C ofrece numerosos beneficios, incluyendo:
- Ideal para construcciones de placas multicapa
- Menores costos de fabricación en comparación con materiales estándar como FR-4
- Diseñado para aplicaciones de alto volumen y sensibles al rendimiento
- Con precios competitivos, lo que lo convierte en una opción popular
Aplicaciones típicas
La PCB RO4003C es adecuada para diversas aplicaciones, incluyendo:
- Antenas y amplificadores de potencia de estaciones base celulares
- Etiquetas de identificación por radiofrecuencia
- Radar y sensores automotrices
- LNB para satélites de transmisión directa
Conclusión
La PCB de 3 capas construida con materiales RO4003C y RO4450F ejemplifica la ingeniería y el diseño avanzados, lo que la hace ideal para aplicaciones exigentes en las industrias de telecomunicaciones, automotriz y aeroespacial. Su combinación de alto rendimiento, rentabilidad y fiabilidad asegura que satisfaga las necesidades de la electrónica moderna.
