En el acelerado mundo de la electrónica, la demanda de placas de circuito impreso de alto rendimiento es primordial.está diseñado específicamente para sobresalir en aplicaciones de RF y microondas.
Selección del material: Rogers RO3010
En el corazón de este PCB está Rogers RO3010, un laminado de alto rendimiento conocido por sus excepcionales propiedades eléctricas y mecánicas.Este compuesto de PTFE lleno de cerámica está diseñado para aplicaciones comerciales de microondas y RF, proporcionando una constante dieléctrica estable (Dk) y un rendimiento superior en una amplia gama de frecuencias.
Características clave del RO3010 de Rogers:
- Constante dieléctrica (Dk): 10,2 ± 0,30 a 10 GHz, lo que garantiza una pérdida mínima de señal y un rendimiento excepcional en entornos de alta frecuencia.
- Factor de disipación: con un factor de disipación bajo de 0,0022 a 10 GHz, el Rogers RO3010 minimiza la pérdida de energía, mejorando la eficiencia general.
- Estabilidad térmica: la temperatura de descomposición térmica (Td) supera los 500°C, garantizando un rendimiento robusto incluso en condiciones térmicas exigentes.
- Baja absorción de humedad: una tasa de absorción de humedad de sólo 0,05% mejora la fiabilidad en diversas condiciones ambientales.
- Coeficiente de expansión térmica (CTE): con los ejes X y Y a 13 ppm/°C y 11 ppm/°C, y el eje Z a 16 ppm/°C, Rogers RO3010 ofrece una excelente estabilidad dimensional.
Especificaciones de los PCB

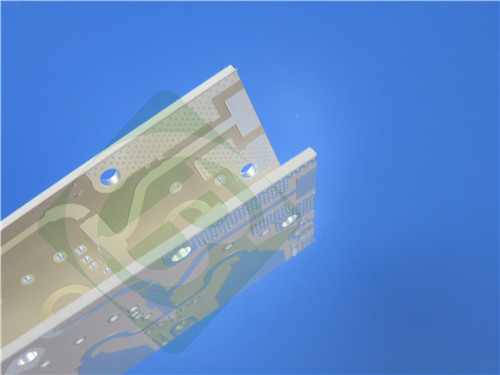

Este PCB de 4 capas está diseñado con precisión, con dimensiones compactas de 35 mm x 42 mm. Su tamaño lo hace adecuado para aplicaciones donde el espacio es limitado,lo que lo convierte en una opción ideal para dispositivos electrónicos miniaturizados.
| Parámetro |
Especificación |
| Número de capas |
4 Capas |
| espesor del tablero terminado |
2.7 mm |
| Traza/espacio mínimo |
6/9 de mil |
| Tamaño mínimo del agujero |
0.4 mm |
| Vías ciegas |
L1-L2 |
| Peso de cobre acabado |
1 oz (1,4 ml) para las capas exteriores |
| Por medio del espesor del revestimiento |
20 μm |
| Finalización de la superficie |
Estaño de inmersión |
| Peluquería |
Ninguno en ambos lados |
| Máscara de soldadura |
Ninguno en ambos lados |
| Pruebas eléctricas |
Prueba eléctrica al 100% realizada antes del envío |
Configuración de la pila
El apilamiento de este PCB está diseñado para optimizar el rendimiento:
- Capa de cobre 1: 35 μm
- Rogers RO3010 Substrato: 50 milímetros (1.27 mm)
- Capa de cobre 2: 35 μm
- Prepreg 1060 Plí de unión: 0,05 mm
- Capa de cobre 3: 35 μm
- Rogers RO3010 Substrato: 50 milímetros (1.27 mm)
- Capa de cobre 4: 35 μm
Esta configuración garantiza conexiones eléctricas eficaces y una gestión térmica estable, que son críticas para aplicaciones de alta frecuencia.
Garantizar la calidad
Cada PCB se somete a una prueba eléctrica del 100% antes del envío, asegurando el cumplimiento de las normas IPC-Clase-2.Este riguroso proceso de prueba garantiza que cada tablero funcione con fiabilidad en aplicaciones exigentes.
Aplicaciones típicas
La versatilidad de este PCB lo hace adecuado para varias aplicaciones de alta frecuencia, incluyendo:
- Aplicaciones de radares en el sector de la automoción: mejora de la seguridad de los vehículos y de los sistemas de navegación.
- Antenas de satélite de posicionamiento global (GPS): garantizan un seguimiento preciso de la ubicación.
- Sistemas de telecomunicaciones celulares: son ideales para amplificadores de potencia y antenas que permiten una comunicación fiable.
- Antenas de parche para comunicaciones inalámbricas: soporte para la conectividad perfecta de los dispositivos móviles.
- Satélites de transmisión directa: suministro de señales satelitales de alta calidad para entretenimiento y comunicaciones.
- Enlace de datos en los sistemas de cable: facilitación de una transmisión de datos eficiente para las redes de cable.
- Lectores remotos de contadores: mejora de la gestión de los servicios públicos mediante una recopilación fiable de datos.
- Planas de retroalimentación: apoyo a la distribución de energía de alto rendimiento en sistemas complejos.
Conclusión
La elección de esta solución avanzada de PCB garantiza que sus productos no sólo cumplan sino que superen las expectativas del panorama tecnológico actual.el sector aeroespacial, o electrónica de consumo, este PCB está diseñado para ofrecer el alto rendimiento que usted requiere.
Para obtener más información o para realizar un pedido, póngase en contacto con nosotros hoy mismo. ¡Trabajemos juntos para mejorar sus soluciones electrónicas!
