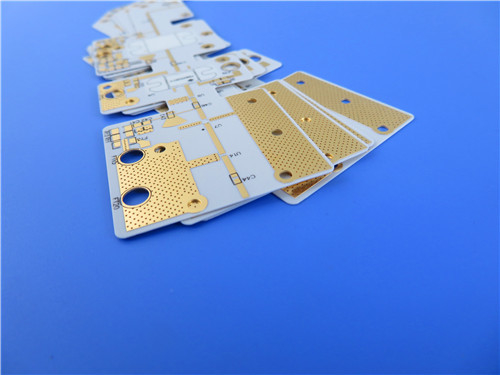

RO3003 PCB de 2 capas en Rogers 10 mil laminado de inmersión de oro

Introducción de un PCB de alto rendimiento construido con material RO3003 de Rogers, diseñado específicamente para aplicaciones avanzadas de RF y microondas. Con dimensiones de 45 mm x 44.5 mm,Este PCB compacto ofrece una fiabilidad excepcional e integridad de la señal., lo que la convierte en una opción ideal para tecnologías de vanguardia, incluido el radar automotriz y la infraestructura inalámbrica 5G.

Comprender el material RO3003 de Rogers

Rogers RO3003 es un compuesto PTFE lleno de cerámica conocido por sus sobresalientes propiedades eléctricas y térmicas, lo que lo hace ideal para aplicaciones comerciales de microondas y RF.El material presenta una excelente estabilidad de la constante dieléctrica (Dk) a diversas temperaturas y frecuencias, eliminando el cambio de paso en Dk típicamente observado en los materiales de vidrio PTFE.y infraestructura inalámbrica 5G, donde el rendimiento constante es primordial.

Propiedades clave del material
- Constante dieléctrica: 3 ± 0,04 a 10 GHz/23°C
- Factor de disipación: 0,001 a 10 GHz/23°C
- Conductividad térmica: 0,5 W/mK
- Absorción de humedad: 0,04%
- Coeficiente de expansión térmica: -55 a 288 °C con bajos coeficientes de expansión en los ejes X, Y y Z

Detalles de la construcción
Este PCB de 2 capas presenta una construcción rígida con las siguientes especificaciones:

- Material de base: Rogers RO3003
- Número de capas: 2
- Las dimensiones del tablero: 45 mm x 44.5 mm
- El espesor del tablero acabado: 0,3 mm
- Peso de cobre acabado: 1 onza (1,4 ml) en las capas exteriores
- Traza mínima / Espacio: 4/4 mils
- Tamaño mínimo del agujero: 0,3 mm (sin vías ciegas)
- espesor del revestimiento: 20 μm
- El acabado de la superficie: Oro de inmersión
- Pantalones de seda: negro en la parte superior; sin pantalones de seda en la parte inferior

Ventajas de nuestro PCB RO3003

1. Rendimiento de alta frecuencia
La baja pérdida dieléctrica del material RO3003 permite que el PCB funcione eficazmente en aplicaciones de alta frecuencia, alcanzando hasta 77 GHz.Esto lo convierte en una excelente opción para aplicaciones de RF donde la integridad de la señal es crítica.

2Estabilidad térmica
Con una conductividad térmica de 0,5 W/mK y un Td superior a 500 °C, nuestros PCB pueden soportar temperaturas extremas sin comprometer el rendimiento.Esto es esencial para aplicaciones que experimentan condiciones térmicas fluctuantes.

3Estabilidad dimensional
El bajo coeficiente de expansión en el plano del material garantiza que el PCB mantenga su integridad y rendimiento incluso con cambios de temperatura.Esta fiabilidad es crucial para los conjuntos montados en la superficie que son sensibles a las variaciones térmicas.

4Producción rentable
Nuestro PCB está diseñado para la fabricación en volumen, proporcionando un precio de laminado económico mientras se mantienen altos estándares de calidad y fiabilidad.Esto lo convierte en una opción atractiva para las empresas que buscan ampliar su producción sin sacrificar el rendimiento.

Aplicaciones típicas

Rogers RO3003 PCB es versátil y adecuado para diversas aplicaciones, incluyendo:

- Sistemas de radar para automóviles: esenciales para los sistemas avanzados de asistencia al conductor y las tecnologías de prevención de colisiones.

- Antenas GPS: proporcionan un seguimiento preciso de la ubicación en varios dispositivos.

- Telecomunicaciones celulares: apoyo de amplificadores de potencia y antenas para redes de comunicación robustas.

- Comunicación inalámbrica: ideal para antenas de parche y otras tecnologías inalámbricas.

- Satélites de transmisión directa: garantizar una transmisión fiable de señales para las comunicaciones por satélite.

- Lectores de contadores remotos: Facilitar una recopilación eficiente de datos en los servicios públicos.

- Planas de apoyo eléctrico: apoyo a la distribución de energía en sistemas electrónicos complejos.

Conclusión

A medida que las industrias continúan avanzando hacia frecuencias más altas y aplicaciones más complejas, Rogers RO3003 PCB está a la vanguardia de la tecnología de PCB.Combinando materiales de alto rendimiento con una construcción meticulosa, este PCB ofrece una fiabilidad y eficiencia sin igual en un diseño compacto.

Para más preguntas o para realizar un pedido, póngase en contacto con nuestro equipo de ventas.
