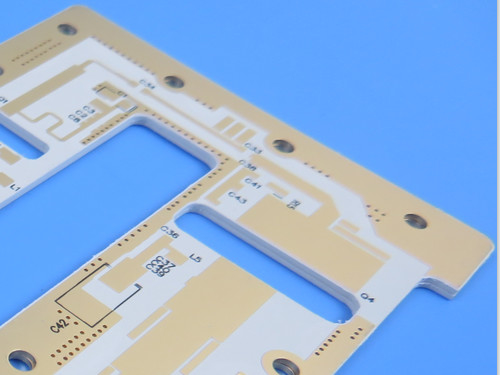

En el ámbito de la tecnología en constante evolución, la necesidad de placas de circuito impreso de alto rendimiento (PCB) es más crítica que nunca.fabricado con material Rogers RO3035 de primer nivel, está diseñado para satisfacer las exigencias rigurosas de las aplicaciones contemporáneas, en particular en los sectores de alta frecuencia como las tecnologías 5G y de ondas milimétricas.
Material sin igual: Rogers RO3035
En el corazón de este PCB se encuentra Rogers RO3035, un laminado cerámico lleno, a base de PTFE conocido por su rendimiento excepcional en circuitos de alta frecuencia.que está diseñado para proporcionar una constante dieléctrica estable en un rango de temperaturasEsta estabilidad es esencial para mantener un rendimiento óptimo en entornos difíciles.
Especificaciones detalladas
Aquí están las especificaciones clave de nuestro PCB de 2 capas:
- Material de base: Rogers RO3035
- Número de capas: 2 capas
- Dimensiones: 67,1 mm x 57,6 mm (2 tipos, 2 unidades)
- Traza mínima / espacio: 4/5 mils.
- Tamaño mínimo del agujero: 0,2 mm
- El espesor del tablero acabado: 0,2 mm
- Peso de cobre acabado: 1 onza (1,4 ml) en las capas exteriores
- espesor del revestimiento: 20 μm
- El acabado de la superficie: Oro de inmersión
- Silkscreen: ninguno en ambos lados
- Máscara de soldadura: ninguno en ambos lados
- Pruebas eléctricas: 100% probadas antes del envío
El acoplamiento de PCB
La configuración de la pila es la siguiente:
- Capa de cobre 1: 35 μm
- Rogers RO3035 Substrato: 5 mil (0,127 mm)
- Capa de cobre 2: 35 μm
| Propiedad |
No incluye: |
Dirección |
Unidades |
Condición |
Método de ensayo |
| Constante dieléctrica,ε Proceso |
3.50 ± 0.05 |
Z. |
|
10 GHz y 23°C |
IPC-TM-650 2.5.5.5 Línea de rayas sujetada |
| Constante dieléctrica,εDiseño |
3.6 |
Z. |
|
de 8 GHz a 40 GHz |
Método de longitud de fase diferencial |
| Factor de disipación, tanδ |
0.0015 |
Z. |
|
10 GHz y 23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
-45 años. |
Z. |
ppm/°C |
10 GHz -50 °C a 150 °C |
IPC-TM-650 2.5.5.5 |
| Estabilidad dimensional |
0.11
0.11 |
X.
Y |
En el caso de los vehículos de motor |
Conde A. |
IPC-TM-650 2.2.4 |
| Resistencia por volumen |
107 |
|
MΩ.cm |
Conde A. |
IPC 2.5.17.1 |
| Resistencia de la superficie |
107 |
|
MΩ |
Conde A. |
IPC 2.5.17.1 |
| Modulo de tracción |
1025
1006 |
X.
Y |
MPa |
23°C |
Las demás partidas |
| Absorción de humedad |
0.04 |
|
% |
D48/50 y D48/50 |
IPC-TM-650 2.6.2.1 |
| Calor específico |
|
|
j/g/k |
|
Calculado |
| Conductividad térmica |
0.5 |
|
El valor de las emisiones de CO |
50 °C |
Las demás partidas |
Coeficiente de expansión térmica
(-55 a 288 °C) |
17
17
24 |
X.
Y
Z. |
ppm/°C |
23°C/50% de HRC |
IPC-TM-650 2.4.4.1 |
| Td el tiempo |
500 |
|
°C TGA |
|
Las demás partidas |
| Densidad |
2.1 |
|
Gm/cm3 |
23°C |
Las demás partidas |
| Resistencia de la cáscara de cobre |
10.2 |
|
En el interior. |
1 oz, EDC después de flote de soldadura |
IPC-TM 2.4.8 |
| Flamabilidad |
V-0 |
|
|
|
Sección 94 |
| Proceso libre de plomo compatible |
- ¿ Qué? |
|
|
|
|
Principales características y ventajas
Rendimiento eléctrico superior
El laminado Rogers RO3035 ofrece una constante dieléctrica de 3,5 ± 0,05 a 10 GHz, junto con un bajo factor de disipación de 0.0015Estos atributos garantizan una pérdida mínima de señal y una alta eficiencia, por lo que es adecuado para aplicaciones que alcanzan hasta 30-40 GHz.
Propiedades mecánicas robustas
Con un bajo coeficiente de expansión térmica (CTE, por sus siglas en inglés) que coincide estrechamente con el del cobre, este material promueve ensamblajes fiables montados en superficie.Esta característica es especialmente beneficiosa para aplicaciones sensibles a las fluctuaciones de temperatura, garantizando una excepcional estabilidad dimensional.
Opciones de fabricación flexibles
Nuestro PCB está diseñado para satisfacer diversas necesidades de producción.Proporcionamos precios de laminado rentables sin comprometer la calidadEsta flexibilidad lo convierte en la opción ideal para ingenieros y diseñadores en diferentes proyectos.
Aplicaciones versátiles
Este PCB RO3035 de 2 capas es adaptable a una multitud de aplicaciones, incluyendo:
- Sistemas de radar para automóviles: mejora de la seguridad y de las capacidades de navegación de los vehículos modernos.
- Sistemas de Posicionamiento Global (GPS): Proporcionan un rendimiento fiable de las comunicaciones por satélite.
- Telecomunicaciones celulares: amplificadores de potencia y antenas para una comunicación de red eficiente.
- Comunicaciones inalámbricas: antenas de parche que admiten una conectividad perfecta para diversos dispositivos.
- Lectores remotos de contadores: simplificación de la transmisión precisa de datos en la gestión de servicios públicos.
Disponibilidad y cumplimiento en todo el mundo
Este PCB de alto rendimiento está disponible para envío en todo el mundo y cumple con los estándares IPC-Clase-2.Esta certificación garantiza que nuestro producto cumple con los estrictos requisitos de la industria para la calidad y la fiabilidad, proporcionándole una solución superior de PCB.
Conclusión
En resumen, este PCB de 2 capas hecho de Rogers RO3035 está diseñado para sobresalir en aplicaciones de alta frecuencia, ofreciendo un rendimiento y una fiabilidad excepcionales.opciones de fabricación flexibles, y aplicaciones de amplio alcance, es una opción preferida por ingenieros y diseñadores.
Opte por nuestro PCB RO3035 para su próximo proyecto y descubra el impacto de materiales de alta calidad e ingeniería experta.póngase en contacto con nosotros hoy y elevar sus diseños electrónicos a nuevas alturas!
