En el mundo de la tecnología en rápida evolución, la necesidad de placas de circuito impreso de alto rendimiento (PCB) está en su punto más alto.está diseñado específicamente para satisfacer los requisitos estrictos de las aplicaciones contemporáneas.

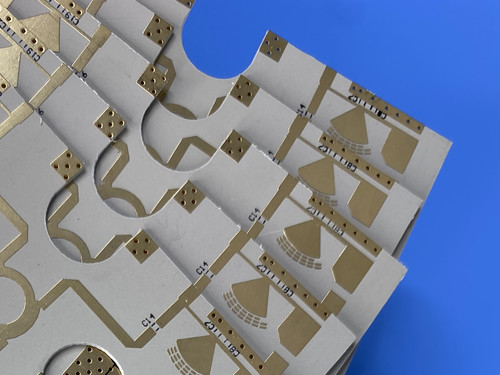

Construcción y especificaciones de PCB
Material avanzado: Rogers RO3006
En el corazón de este PCB está Rogers RO3006, un compuesto PTFE lleno de cerámica conocido por su superior estabilidad eléctrica y mecánica.Este material está diseñado específicamente para aplicaciones de alta frecuencia, garantizando un rendimiento constante en un rango de temperaturas y frecuencias.
Especificaciones técnicas
Los detalles específicos de este PCB de 2 capas son los siguientes:
- Dimensiones: 76 mm x 52 mm (1 pieza)
- Número de capas: 2 capas
- Traza mínima / espacio: 5/4 mils.
- Tamaño mínimo del agujero: 0,35 mm
- El espesor del tablero acabado: 0,71 mm
- Peso de cobre acabado: 1 onza (1,4 ml) en las capas exteriores
- espesor del revestimiento: 20 μm
- acabado superficial: oro de inmersión de níquel sin electro (ENIG)
Blanco en la parte superior, nada en la parte inferior
- Máscara de soldadura: verde en la parte superior, nada en la parte inferior
El acoplamiento de PCB
La estructura de la pila de PCB es la siguiente:
- Capa de cobre 1: 35 μm
- Rogers RO3006 Substrato: 25 mil (0,635 mm)
- Capa de cobre 2: 35 μm
| Propiedad |
No incluye: |
Dirección |
Unidades |
Condición |
Método de ensayo |
| Constante dieléctrica,ε Proceso |
6.15 ± 0.05 |
Z. |
|
10 GHz y 23°C |
IPC-TM-650 2.5.5.5 Línea de rayas sujetada |
| Constante dieléctrica,εDiseño |
6.5 |
Z. |
|
de 8 GHz a 40 GHz |
Método de longitud de fase diferencial |
| Factor de disipación, tanδ |
0.002 |
Z. |
|
10 GHz y 23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
- 262 años. |
Z. |
ppm/°C |
10 GHz -50 °C a 150 °C |
IPC-TM-650 2.5.5.5 |
| Estabilidad dimensional |
0.27
0.15 |
X.
Y |
En el caso de los vehículos de motor |
Conde A. |
IPC-TM-650 2.2.4 |
| Resistencia por volumen |
105 |
|
MΩ.cm |
Conde A. |
IPC 2.5.17.1 |
| Resistencia de la superficie |
105 |
|
MΩ |
Conde A. |
IPC 2.5.17.1 |
| Modulo de tracción |
1498
1293 |
X.
Y |
MPa |
23°C |
Las demás partidas |
| Absorción de humedad |
0.02 |
|
% |
D48/50 y D48/50 |
IPC-TM-650 2.6.2.1 |
| Calor específico |
0.86 |
|
j/g/k |
|
Calculado |
| Conductividad térmica |
0.79 |
|
El valor de las emisiones de CO |
50 °C |
Las demás partidas |
Coeficiente de expansión térmica
(-55 a 288 °C) |
17
17
24 |
X.
Y
Z. |
ppm/°C |
23°C/50% de HRC |
IPC-TM-650 2.4.4.1 |
| Td el tiempo |
500 |
|
°C TGA |
|
Las demás partidas |
| Densidad |
2.6 |
|
Gm/cm3 |
23°C |
Las demás partidas |
| Resistencia de la cáscara de cobre |
7.1 |
|
En el interior. |
1 oz, EDC después de flote de soldadura |
IPC-TM 2.4.8 |
| Flamabilidad |
V-0 |
|
|
|
Sección 94 |
| Proceso libre de plomo compatible |
- ¿ Qué? |
|
|
|
|
Principales características y beneficios
Propiedades eléctricas excepcionales
Rogers RO3006 cuenta con una constante dieléctrica de 6,15 ± 0,15 a 10 GHz, junto con un bajo factor de disipación de 0.002Estas características aseguran una pérdida mínima de señal y una alta eficiencia, lo que lo hace ideal para aplicaciones de alta frecuencia.
Estabilidad mecánica
El bajo coeficiente de expansión térmica (CTE) del material se alinea estrechamente con el del cobre, lo que promueve ensambles fiables montados en superficie.Esta característica es particularmente beneficiosa para aplicaciones sensibles a las fluctuaciones de temperatura, garantizando una excelente estabilidad dimensional.
Fabricación rentable
Ofrecemos soluciones para prototipos, pequeños lotes y fabricación en volumen.Proporcionar precios económicos para el laminado sin comprometer la calidadEsta versatilidad las convierte en una opción ideal para la creación de prototipos y la producción a pequeña y gran escala.
Aplicaciones típicas
Este PCB RO3006 de 2 capas es versátil y adecuado para diversas aplicaciones, incluidas:
- Sistemas de radar para automóviles: mejora de las características de seguridad y de la navegación.
- Telecomunicaciones celulares: se utilizan en amplificadores de potencia y antenas para una comunicación eficiente.
- Sistemas de Posicionamiento Global (GPS): Proporcionan un rendimiento fiable en las comunicaciones por satélite.
- Comunicaciones inalámbricas: Ideal para antenas de parche, lo que permite una conectividad perfecta.
- Lectores de contadores remotos: Facilitar la transmisión precisa de datos en la gestión de servicios públicos.
Disponibilidad mundial y cumplimiento de las normas
Este PCB de alto rendimiento está disponible para envío en todo el mundo, cumpliendo con los estándares IPC-Clase-2.Esta certificación garantiza que nuestro producto cumple con las expectativas de la industria en materia de fiabilidad y calidad, garantizando que reciba un PCB de primer nivel para sus proyectos.
Conclusión
En conclusión, este recientemente enviado PCB de 2 capas hecho de Rogers RO3006 está diseñado para sobresalir en una variedad de aplicaciones de alta frecuencia.estabilidad mecánica, y una fabricación rentable, se destaca como una solución fiable tanto para ingenieros como para diseñadores.
Aumente sus diseños electrónicos con nuestros avanzados PCB RO3006, diseñados para un rendimiento excepcional y confiabilidad en aplicaciones exigentes.
