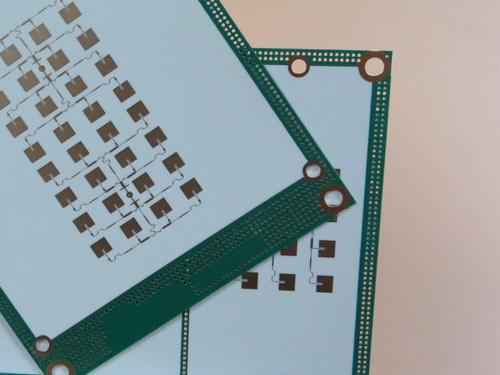

RO3003 PCB de 2 capas 5 millas de inmersión de oro placas de circuitos RF

En el panorama de la electrónica en rápida evolución, la demanda de placas de circuito impreso de alto rendimiento (PCB) está en su punto más alto.construido con material RO3003 de Rogers, está a la vanguardia de esta tecnología, diseñada específicamente para aplicaciones que requieren fiabilidad, precisión y rendimiento de alta frecuencia.Este artículo profundiza en las complejidades de nuestra última oferta, que describe su construcción, sus beneficios, sus aplicaciones y las ventajas únicas que lo distinguen en el mercado competitivo.

Construcción y especificaciones de PCB

Materiales y capas
La base de este PCB radica en el uso de Rogers RO3003, un compuesto PTFE lleno de cerámica conocido por su estabilidad y rendimiento en aplicaciones de alta frecuencia.El tablero tiene un diseño rígido de 2 capas, con medidas de 69,25 mm x 92,45 mm, lo que lo hace compacto pero lo suficientemente potente como para satisfacer diversas necesidades de aplicación.

La acumulación del PCB es la siguiente:


- Capa de cobre 1: 35 μm
- Rogers RO3003 Substrato: 5 mil (0,127 mm)
- Capa de cobre 2: 35 μm

Especificaciones de precisión
Este PCB está diseñado con alta precisión, ofreciendo:


- Traza mínima / espacio: 5/5 mils.
- Tamaño mínimo del agujero: 0,2 mm
- El espesor del tablero acabado: 0,2 mm
- Peso de cobre acabado: 1 onza (1,4 mil) en las capas exteriores
- espesor del revestimiento: 20 μm
- El acabado de la superficie: Oro de inmersión

Con pruebas eléctricas del 100% antes del envío, nos aseguramos de que cada tabla cumpla con estrictos estándares de calidad, listos para funcionar con fiabilidad en el campo.

Ventajas del material RO3003 de Rogers

Estabilidad y rendimiento
Una de las características definitorias de Rogers RO3003 es su excelente estabilidad de constante dieléctrica (Dk) en un rango de temperaturas y frecuencias.

Esta característica es crucial para las aplicaciones que exigen un rendimiento constante, como los sistemas de radar para automóviles que operan a 77 GHz y las tecnologías avanzadas de comunicación inalámbrica,incluida la infraestructura 5G.

- Constante dieléctrica: 3 ± 0,04 a 10 GHz/23°C


- Factor de disipación: 0,001 a 10 GHz/23°C


- Estabilidad térmica: Td > 500°C


- Absorción de humedad: 0,04%

Estas propiedades hacen de RO3003 una opción ideal para aplicaciones que requieren bajas pérdidas dieléctricas y excelentes propiedades mecánicas a través de temperaturas variables.

Propiedades mecánicas
Este PCB presenta un bajo coeficiente de expansión térmica (CTE), que coincide estrechamente con el del cobre.que lo hace adecuado para aplicaciones sensibles a las fluctuaciones de temperaturaLas propiedades mecánicas uniformes a través de una gama de constantes dieléctricas también facilitan diseños de placas de múltiples capas, mejorando la versatilidad en el diseño de circuitos.

Aplicaciones

Nuestro PCB RO3003 de 2 capas está diseñado para sobresalir en varias aplicaciones clave:


- Radar automotriz: para sistemas que requieren un funcionamiento de alta frecuencia para la seguridad y la navegación.


- Telecomunicaciones: los amplificadores de potencia y las antenas de los sistemas celulares se benefician de las características de baja pérdida de este PCB.


- Comunicaciones por satélite: su rendimiento es fundamental para las antenas GPS y los satélites de transmisión directa, garantizando una transmisión fiable de datos.


- Comunicación inalámbrica: ideal para antenas de parche y lectores de medidores remotos.

Disponibilidad mundial

Este PCB avanzado está disponible para el envío en todo el mundo, cumpliendo con los estándares IPC-Clase-2, lo que garantiza que cumple con la calidad y fiabilidad esperadas en varias aplicaciones industriales.Nuestro compromiso con la excelencia asegura que usted reciba un producto que no sólo cumple sino que excede sus expectativas.

Conclusión

En resumen, nuestro recientemente enviado PCB de 2 capas hecho de Rogers RO3003 es más que una simple placa de circuito; es una poderosa herramienta diseñada para enfrentar los desafíos de la electrónica moderna.Con sus propiedades materiales superioresLa tecnología de alta frecuencia es una tecnología de alta precisión, de ingeniería de precisión y de amplio potencial de aplicación, y este PCB está preparado para apoyar la próxima generación de tecnologías de alta frecuencia.

Elige nuestro PCB RO3003 para tu próximo proyecto y experimenta la diferencia que pueden hacer los materiales y la artesanía de alta calidad.Póngase en contacto con nosotros hoy y permítanos ayudarle a alcanzar sus objetivos.
