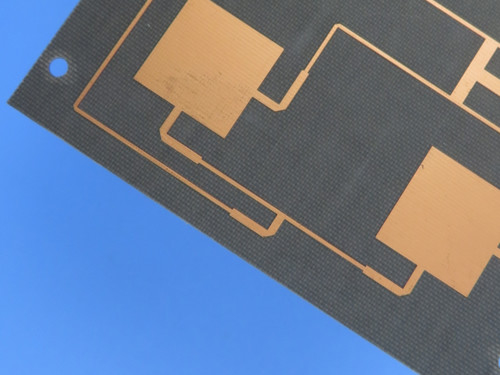

Introducción del F4BTMS1000, una placa de circuito impreso de doble capa de última generación (PCB) meticulosamente diseñada para aplicaciones de alto rendimiento en sectores como aeroespacial, telecomunicaciones,y electrónica avanzadaEste PCB utiliza tecnología de material de vanguardia y procesos de fabricación superiores, lo que garantiza una fiabilidad y un rendimiento excepcionales adaptados para satisfacer las rigurosas demandas de la tecnología moderna.
Especificaciones clave
- Material base: F4BTMS1000, un material compuesto avanzado
- Número de capas: 2 capas, proporcionando un diseño compacto
- Dimensiones del tablero: 85 mm x 40 mm (con una tolerancia de ± 0,15 mm)
- Traza y espacio mínimo: 4 mil por 4 mil, permitiendo diseños complejos
- Tamaño mínimo del agujero: 0,3 mm, para una variedad de componentes
- El espesor del tablero acabado: 0,6 mm, garantizando la robustez
- Peso de cobre acabado: 1 oz (1.4 mils) en las capas exteriores para una conductividad óptima
- espesor de revestimiento: 20 μm, mejorando la durabilidad
- acabado superficial: OSP (preservante orgánico de soldadura), que promueve la soldadura
- Silkscreen: Ninguna en la superficie superior e inferior para un acabado limpio
- Máscara de soldadura: Ninguna en la parte superior e inferior, lo que permite aplicaciones personalizadas
- Pruebas eléctricas: el 100% de las pruebas eléctricas se realizan antes del envío para garantizar la calidad
El acoplamiento de PCB
La construcción del F4BTMS1000 cuenta con un apilamiento preciso:
- Capa de cobre 1: 35 μm que proporciona una conductividad excelente
- Núcleo (F4BTMS1000): 0,508 mm (20 mil), garantizando la integridad estructural
- Capa de cobre 2: 35 μm, con un rendimiento constante
Garantizar la calidad
El PCB F4BTMS1000 se adhiere a los estándares de calidad IPC-Clase-2, lo que garantiza que cumpla con los más altos niveles de fiabilidad y rendimiento.este PCB está listo para ser desplegado en su próximo proyecto innovador.
Características avanzadas del material
El F4BTMS1000 está construido a partir de la serie F4BTMS, que presenta avances significativos en la formulación de materiales.que producen mejores características de rendimiento tales como::
- Alta constante dieléctrica (Dk): 10,2 a 10 GHz, ideal para aplicaciones de alta frecuencia
- Factor de disipación bajo: .0020 a 10 GHz y.0023 a 20 GHz, minimizando la pérdida de energía
- Expansión térmica controlada (CTE): 16 ppm/°C (eje x), 18 ppm/°C (eje y) y 32 ppm/°C (eje z), proporcionando estabilidad en todos los rangos de temperatura
- Conductividad térmica excepcional: 0,81 W/mk, mejorando la disipación del calor
- Absorción mínima de humedad: 0,03%, garantizando la fiabilidad en ambientes húmedos
Aplicaciones
Estas características notables hacen que el F4BTMS1000 sea adecuado para una amplia gama de aplicaciones, incluyendo pero no limitado a:
- Equipo aeroespacial, incluida la tecnología espacial y de cabina
- Sistemas de microondas y RF para telecomunicaciones
- Aplicaciones de radar militar
- Redes avanzadas de alimentación
- Antenas sensibles a las fases y sistemas de matriz en fases
- Comunicaciones por satélite y diversas aplicaciones de alta tecnología
Conclusión
El PCB F4BTMS1000 representa el pináculo de la excelencia en ingeniería, combinando materiales avanzados con una fabricación precisa para ofrecer un producto que se destaca tanto en calidad como en rendimiento.Sus características únicas y versatilidad lo convierten en una opción excepcional para tecnologías de vanguardia. Elija el F4BTMS1000 para su próximo proyecto y experimente las ventajas significativas que vienen con una ingeniería superior.
