Placa de Circuito de RF de Microondas de Fibra de Vidrio de Baja Pérdida PTFE F4BM233 de 2 Capas

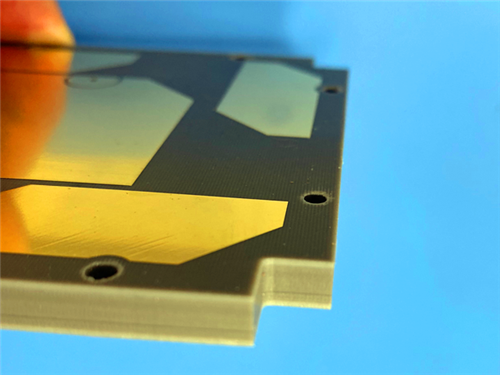

Esta PCB rígida personalizada de dos capas aprovecha el laminado de cobre recubierto de fibra de vidrio de PTFE F4BM233 de primera calidad, construida sobre un sustrato de 4 mm emparejado con cobre exterior de 1 oz. Midiendo 65 mm x 72 mm como una sola pieza prototipo, la placa utiliza una configuración de recubrimiento asimétrica: máscara de soldadura verde aplicada en la parte superior sin serigrafía, mientras que la parte inferior permanece desnuda, libre de máscara de soldadura y serigrafía. Un acabado superficial de oro de inmersión proporciona un contacto eléctrico fiable y una compatibilidad de montaje fluida. Diseñada para trabajos de microondas y radiofrecuencia, esta PCB F4BM233 mantiene una baja pérdida dieléctrica y un rendimiento eléctrico estable, actuando como un sustituto económico para sustratos de alta frecuencia de importación. Cada placa se somete a rigurosos controles de calidad para soportar la fabricación de lotes comerciales.

Especificaciones de la PCB

Diseñada en torno a la probada tecnología de sustrato F4BM233, esta PCB de 2 capas equilibra un sólido rendimiento dieléctrico y estabilidad mecánica. Su tratamiento superficial y construcción de cobre personalizados reducen la interferencia de señal no deseada para mantener una transmisión de señal de alta frecuencia constante.

Descripción general del material F4BM233

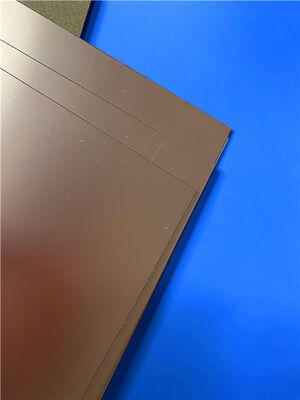

F4BM233 es un laminado de cobre recubierto de fibra de vidrio de PTFE de alta calidad. Se fabrica mezclando cuidadosamente tela de fibra de vidrio, resina de PTFE y película de PTFE bajo estrictos procedimientos de prensado. En comparación con los sustratos F4B estándar, cuenta con una gama ampliada de constantes dieléctricas sintonizables, menor pérdida dieléctrica, mayor resistencia de aislamiento y un comportamiento eléctrico más fiable, lo que lo convierte en un reemplazo viable para materiales de sustrato de alta frecuencia importados equivalentes.

Como miembro de la familia de materiales F4BM y F4BME, F4BM233 incorpora lámina de cobre ED y se adapta a aplicaciones que no exigen métricas PIM estrictas. Por el contrario, F4BME utiliza lámina de cobre RTF invertida para lograr un rendimiento PIM excepcional, un control de circuito más estricto y una menor pérdida de conductor. Los fabricantes ajustan la proporción entre la resina de PTFE y la tela de fibra de vidrio para ajustar con precisión la constante dieléctrica. Una mayor proporción de fibra de vidrio aporta una mejor estabilidad dimensional, un menor coeficiente de expansión térmica y una resistencia mejorada a la deriva de la temperatura, al tiempo que conserva sólidas propiedades de baja pérdida para la operación de alta frecuencia.

Características clave del material

F4BM233 combina un comportamiento dieléctrico personalizable, una sólida estabilidad mecánica y ventajas de costo comercial para satisfacer una amplia gama de requisitos de diseño de circuitos de alta frecuencia:

• Constante dieléctrica personalizable, con opciones de Dk que van de 2.17 a 3.0
• Baja pérdida dieléctrica para minimizar la atenuación de la señal de alta frecuencia
• Estabilidad dimensional fiable y baja expansión térmica para preservar el rendimiento ante cambios de temperatura
• Resistencia a la radiación y baja desgasificación, adecuada para entornos operativos hostiles
• Opciones de tamaño flexibles para reducir los costos de producción para proyectos
• Material comercialmente maduro, que admite la producción en masa con un sólido rendimiento de costo

Aplicaciones típicas

Gracias a sus características dieléctricas de baja pérdida y su robusta estabilidad ambiental, la PCB F4BM233 de 2 capas encuentra un amplio uso en las industrias de RF y microondas:

• Sistemas de microondas, RF y radar
• Desfasadores y componentes de RF pasivos
• Divisores de potencia, acopladores y combinadores
• Redes de alimentación y antenas de phased array
• Hardware de comunicación por satélite y antenas de estaciones base

Conclusión

Esta PCB personalizada F4BM233 de dos capas presenta un tratamiento superficial de oro de inmersión, un sustrato de 4 mm y cobre de 1 oz. Su diseño asimétrico de máscara de soldadura ofrece opciones de montaje flexibles para proyectos de alta frecuencia. Construida con un compuesto de fibra de vidrio de PTFE mejorado, supera a los sustratos F4B tradicionales en estabilidad eléctrica y rendimiento de baja pérdida. Con valores de Dk personalizables, sólida estabilidad dimensional y capacidad de producción en masa rentable, esta placa sirve como una alternativa nacional práctica a las PCB de alta frecuencia importadas. Es muy adecuada para radar, comunicación por satélite, antenas y otros proyectos de sistemas de microondas.
