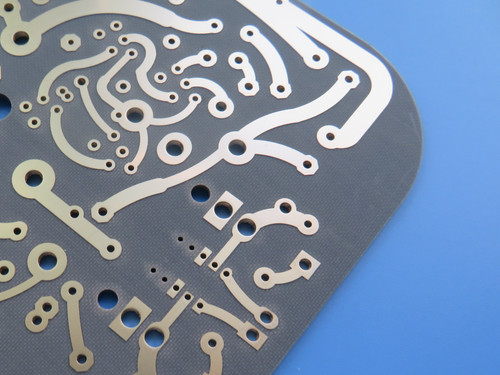

F4BM220 PCB 2 capa 1.575 mm 1 onza de cobre ENIG terminado

En el exigente mundo de la RF y la electrónica de microondas, la integridad de la señal y la estabilidad del material son primordiales.construido con el avanzado laminado de PTFE/fibra de vidrio F4BM220 de Wangling, ofrece un rendimiento excepcional de alta frecuencia para sistemas críticos de comunicación y radar.este PCB está diseñado para satisfacer las exigencias rigurosas de las aplicaciones de RF modernas.

Construcción de precisión y especificaciones clave

Material de base: Compuesto de PTFE/fibra de vidrio de alto rendimiento F4BM220 para unas características de RF superiores

Número de capas: 2 capas con capacidad de 4/6 mil traza/espacio

Las dimensiones del tablero: 130,5 mm × 103 mm (tolerancia ± 0,15 mm)

Tamaño mínimo del agujero: 0,3 mm (perforación mecánica)

espesor terminado: 1,7 mm (1.575 mm de núcleo con capas de cobre de 35 μm)

Finalización superficial: ENIG (oro de inmersión de níquel sin electro) para una solderabilidad confiable

espesor de revestimiento vía: 20 μm para interconexiones duraderas

Prueba eléctrica: 100% probada antes del envío

Optimización de la acumulación para el rendimiento RF
La acumulación de 2 capas está cuidadosamente diseñada para la máxima integridad de la señal:

Capa superior: papel de cobre ED de 35 μm

Núcleo: laminado F4BM220 de 1,575 mm (compuesto de PTFE/fibra de vidrio)

Capa inferior: papel de cobre ED de 35 μm

Consideraciones especiales de diseño:

No hay máscara de soldadura o pantalla de seda para minimizar la interferencia dieléctrica

Todas las vías son perforadas (sin vías ciegas/enterradas)

Finalización de la superficie limpia para un rendimiento óptimo de RF

¿Por qué elegir el material F4BM220?
Características superiores de alta frecuencia


Constante dieléctrica (Dk): 2,2 ± 0,04 @ 10 GHz - estabilidad excepcional para un control preciso de la impedancia

Pérdida ultrabaja: Factor de disipación (Df) de 0,001 a 10 GHz para una degradación mínima de la señal

Estabilidad térmica: CTE de 25 ppm/°C (eje x), 34 ppm/°C (eje y) para una fiabilidad dimensional

Resistencia a la humedad: absorción ≤ 0,08% para un rendimiento constante en ambientes variados

Características de confiabilidad mejoradas
Calificación de inflamabilidad UL-94 V0 para el cumplimiento de la seguridad

Excelente resistencia a la temperatura (rango de funcionamiento de -55°C a 288°C)

Coeficiente térmico de Dk: -142 ppm/°C (-55°C a 150°C) para un rendimiento estable

Aplicaciones ideales
Este PCB está diseñado específicamente para aplicaciones de alta frecuencia, incluyendo:

Sistemas de comunicación de microondas y RF

Los demás aparatos para la fabricación de máquinas de la partida 8471

Equipo de comunicación por satélite

Antennas y redes de alimentación de las estaciones base

Sistemas de radar y antenas de matriz en fase

Los demás aparatos para la fabricación de equipos de ensamblaje

Aseguramiento de la calidad y disponibilidad mundial
Mantenemos estrictos estándares de calidad para garantizar un rendimiento confiable:

Conforme a las normas IPC-clase 2

Acepta archivos de ilustraciones de Gerber RS-274-X

Disponibilidad en todo el mundo con opciones de envío confiables
