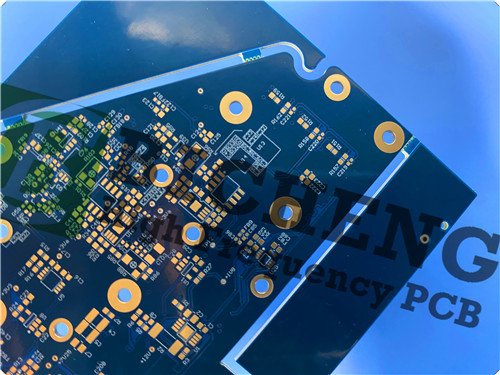

Estamos orgullosos de presentar nuestro avanzado PCB rígido de 4 capas, construido con material FR408HR,diseñados específicamente para satisfacer las exigencias rigurosas de alta fiabilidad y rendimiento excepcional en diversas aplicaciones electrónicasYa sea que se utilice en dispositivos digitales de alta velocidad, comunicaciones en red o equipos médicos e industriales, este PCB está diseñado para ofrecer resultados sobresalientes.garantizar la longevidad y la eficiencia de sus proyectos electrónicos.
Especificaciones clave: características robustas para un rendimiento óptimo
Este PCB cuenta con una variedad de especificaciones clave que lo hacen adecuado para entornos difíciles:
- Capas: 4 Capas
- Materiales: FR408HR
- Máscara de soldadura: azul en ambos lados
- Impresión en serigrafía: Blanco en ambos lados
- acabado de superficie: ENIG (oro de inmersión de níquel sin electro)
- espesor total: 1,6 mm ± 10%
- Tamaño:** 140 mm x 160 mm
- Tamaño mínimo del agujero: 0.3 mm
- El espesor de la máscara de soldadura: 10 μm
- espesor dieléctrico mínimo: 100 μm
- Ancho mínimo de las huellas: 102 μm
- Espaciado mínimo: 102 μm
- Características de las vías: vías llenas y cubiertas (sin vías ciegas o enterradas)
Estas especificaciones están meticulosamente diseñadas para garantizar un alto rendimiento y fiabilidad en una variedad de aplicaciones.
El acoplamiento de PCB: disposición estratégica de capas
El apilamiento de este PCB está cuidadosamente diseñado para optimizar su funcionalidad y durabilidad:
- Capa 1: cobre 45 μm, que proporciona una base sólida para la conectividad eléctrica.
- Capa 2: 35 μm de cobre sobre FR408HR (100 μm Prepreg), lo que garantiza una pérdida mínima de señal.
- Capa 3: 35 μm de cobre sobre FR408HR (1230 μm Core), mejorando la gestión térmica.
- Capa 4: cobre 45 μm, completando la robusta estructura de múltiples capas.
Esta disposición estratégica permite un excelente rendimiento eléctrico y disipación de calor, por lo que es ideal para aplicaciones de alta densidad.
Calidad y conformidad: cumplimiento de las normas de la industria
Este PCB se adhiere a los estándares de calidad IPC-Clase 3, lo que garantiza la fiabilidad y la excelencia en el rendimiento.La ilustración proporcionada sigue el formato Gerber RS-274-X, garantizando la compatibilidad con las normas de la industria y facilitando un proceso de producción sin problemas.
Ventajas del material FR408HR: características de rendimiento superiores
El laminado FR408HR y el prepreg están diseñados con el sistema de resina patentado de Isola, que ofrece varias ventajas:
- Mejora de la expansión del eje Z: 30% mejor que los productos de la competencia, garantizando estabilidad bajo tensión térmica.
- Mayor ancho de banda eléctrico: una pérdida 25% menor mejora la integridad de la señal, esencial para aplicaciones de alta velocidad.
- Resistencia superior a la humedad: excelente rendimiento durante los procesos de reflujo, reduciendo el riesgo de defectos.
- Compatibilidad: la fluorescencia láser y el bloqueo UV mejoran la precisión de la inspección y la eficiencia de la producción.
Estas características hacen del FR408HR una excelente opción para entornos exigentes.
Características clave: Especificaciones técnicas
- Temperatura de transición del vidrio (Tg): 190°C, garantizando la estabilidad térmica.
- Constante dieléctrica: 3.65 @ 10 GHz, proporcionando una transmisión de señal confiable.
- Factor de disipación: 0,0095 @ 10 GHz, minimizando la pérdida de energía.
- Cumplimiento de la Directiva RoHS: respetuoso con el medio ambiente, que cumple con las normas reglamentarias.
- CAF resistente: adecuado para procesos de montaje sin plomo.
- Capacidad de reflujo: hasta 6 veces a 260°C, adaptándose a diversas técnicas de soldadura.
Aplicaciones típicas: casos de uso versátiles
Este PCB es perfectamente adecuado para una amplia gama de aplicaciones, incluyendo:
- Aplicaciones de interconexión de alta densidad (HDI): ideal para diseños compactos que requieren una utilización eficiente del espacio.
- Dispositivos digitales de alta velocidad: admite velocidades de transferencia de datos rápidas y un rendimiento confiable.
- Equipo de red y comunicación: garantiza conexiones estables y una degradación mínima de la señal.
- Instrumentación médica e industrial: proporciona fiabilidad y precisión en entornos críticos.
En resumen, nuestro PCB rígido de 4 capas de alto rendimiento es una solución versátil diseñada para satisfacer las necesidades de la electrónica moderna, combinando especificaciones robustas con tecnología de materiales avanzada.
