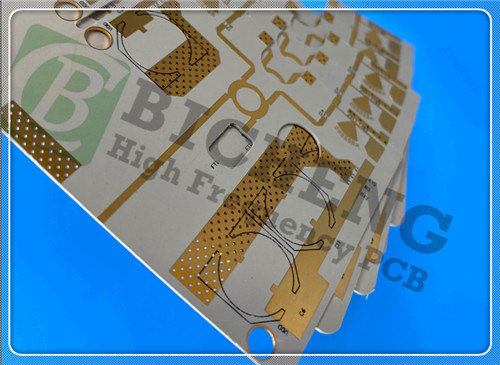

31mil IsoClad 933 PCB 2 capas de inmersión de estaño de circuito

Hoy tenemos el placer de presentar nuestro último recientemente enviado 2 capas Rogers IsoClad 933 PCB.Este producto de última generación ha sido diseñado específicamente para satisfacer las exigencias de las aplicaciones de alto rendimiento, lo que lo convierte en una opción ideal para industrias como las telecomunicaciones, la aeroespacial y la defensa.

Introducción al material Rogers IsoClad 933
La base de este PCB está construida sobre laminados Rogers IsoClad 933, que son compuestos de fibra de vidrio/PTFE no tejidos.Estos laminados están diseñados para proporcionar características de rendimiento excepcionales mientras se mantiene la flexibilidad, por lo que son adecuados para aplicaciones en las que la conformidad es esencial.

Composición y proceso de fabricación únicos
El refuerzo no tejido en los laminados IsoClad 933 permite una mayor adaptabilidad en el diseño del circuito final.Estos laminados ofrecen una estabilidad dimensional superior y una mayor resistencia mecánicaEste diseño da como resultado un producto menos rígido que la fibra de vidrio tejida tradicional, lo que proporciona una mayor versatilidad en la aplicación.

Características clave
El PCB Rogers IsoClad 933 cuenta con una serie de características que lo distinguen de los PCB convencionales:

Constante dieléctrica (Dk): 2,33 a 10 GHz/23°C garantiza un rendimiento eléctrico estable en varias frecuencias.


Factor de disipación: 0,0016 a 10 GHz/23 °C minimiza la pérdida de energía durante la transmisión de señal, mejorando la eficiencia general.


Fuerza de peeling fuerte: 10 libras por pulgada, lo que garantiza durabilidad y fiabilidad en entornos exigentes.


Baja absorción de agua: 0,05% mejora la fiabilidad, especialmente en condiciones húmedas.


Baja emisión de gases: con una pérdida total de masa (TML) del 0,03%, nuestros PCB minimizan los riesgos de contaminación.


Gran uniformidad Dk: el rendimiento dieléctrico constante en todo el tablero mejora la integridad de la señal.

Beneficios del Rogers IsoClad 933

Los beneficios de utilizar Rogers IsoClad 933 en el diseño de PCB son múltiples:

Flexibilidad: Los laminados son menos rígidos que la fibra de vidrio tejida, lo que permite diseños más adaptables sin comprometer el rendimiento.


Propiedades isotrópicas: Estos materiales presentan una alta isotropía en los ejes X, Y y Z, lo que garantiza un rendimiento constante en todas las dimensiones.


Estable Dk: La constante dieléctrica permanece estable en un amplio rango de frecuencias, lo que la hace adecuada para diversas aplicaciones.


Mejora de la estabilidad dimensional: esta propiedad permite que el PCB mantenga su forma y rendimiento en condiciones ambientales variables.

Configuración de la acumulación de PCB

La acumulación de los PCB recién enviados ha sido diseñada cuidadosamente para optimizar el rendimiento:

Capa de cobre 1: 35 μm
Rogers IsoClad 933 Núcleo: 0,787 mm (31 mil)
Capa de cobre 2: 35 μm

Esta configuración no sólo mejora el rendimiento eléctrico, sino que también contribuye a la integridad mecánica del PCB.

Detalles de la construcción
La precisión es clave en la construcción de este PCB:

Las dimensiones del tablero: 70,07 mm x 58,31 mm (± 0,15 mm)
Traza/Espacio mínimo: 5/4 mil, permitiendo diseños de alta densidad.
Tamaño mínimo del orificio: 0,3 mm, lo que facilita la versatilidad en la colocación de los componentes.
El espesor del tablero acabado: 0,9 mm, proporcionando una solución robusta pero ligera.
Peso de cobre acabado: 1 onza (1.4 mils) para las capas exteriores, asegurando una conductividad adecuada.
El espesor del revestimiento vía: 20 μm para conexiones fiables.
Finalización superficial: estaño de inmersión para proteger contra la oxidación y garantizar la soldadura.
Pantallas de seda superior: Blanco para una etiqueta clara.
Máscara de soldadura superior: azul para una mayor visibilidad.
Pruebas: se realiza un ensayo eléctrico al 100% antes del envío, garantizando así la garantía de calidad.

Arte y normas de cumplimiento
La ilustración de este PCB se proporciona en el formato Gerber RS-274-X, lo que garantiza la compatibilidad con los procesos de fabricación estándar.El cumplimiento de las normas IPC-clase 2 garantiza un nivel moderado de fiabilidad, por lo que este PCB es adecuado para diversas aplicaciones.

Disponibilidad mundial
Este PCB está disponible en todo el mundo, proporcionando una solución accesible para ingenieros y diseñadores en múltiples industrias.

Aplicaciones típicas

La versatilidad de este PCB le permite ser utilizado en una variedad de aplicaciones de alto rendimiento, incluyendo:

Antennas conformes: esenciales para diseños flexibles en sistemas de comunicación avanzados.


Circuitos Stripline y Microstrip: Perfecto para la transmisión de señales de RF.


Sistemas de guía: tecnología de apoyo militar y aeroespacial.


Radar y sistemas de guerra electrónica: Garantizar un rendimiento confiable en aplicaciones críticas.

Conclusión
El recientemente enviado PCB Rogers IsoClad 933 de 2 capas representa un avance significativo en la tecnología de PCB,Combinando materiales de alto rendimiento y ingeniería meticulosa para ofrecer un rendimiento excepcional para aplicaciones de alta frecuenciaPara más preguntas o para realizar un pedido, no dude en contactarnos hoy mismo.
