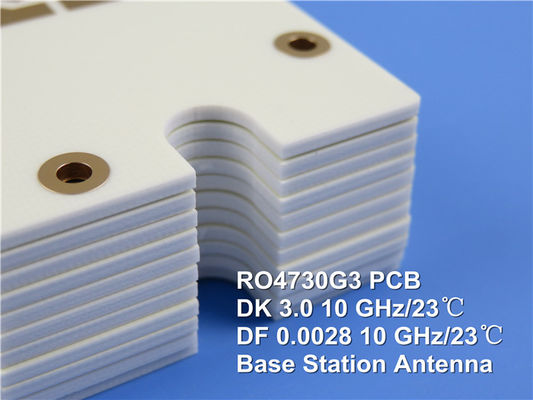

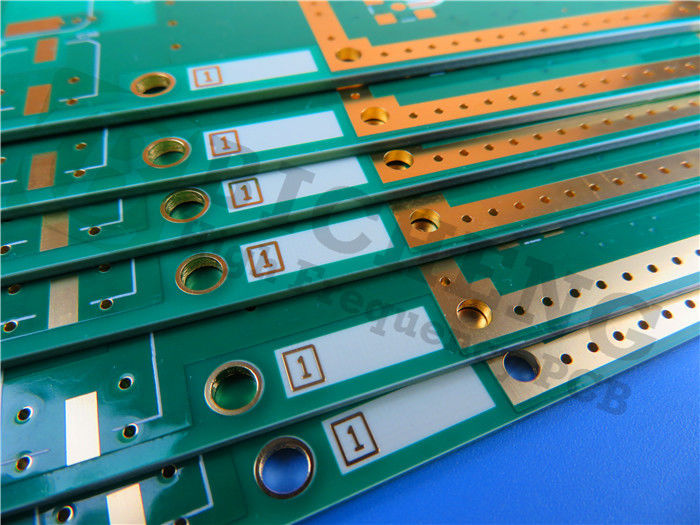

Introducción del PCB Rogers RO4730G3, una solución de última generación diseñada para aplicaciones de antenas de alto rendimiento.Este laminado de vidrio de hidrocarburos/cerámica/tejido es una alternativa fiable y rentable a los materiales tradicionales a base de PTFE, por lo que es una opción ideal para los diseños de circuitos modernos.
Características clave
- Constante dieléctrica (Dk): 3,0 ± 0,05 a 10 GHz
- Factor de disipación: 0,0028 a 10 GHz
- Coeficiente térmico de Dk: 34 ppm/°C
- Coeficiente de expansión térmica: ajustado al cobre (x: 15,9 ppm/°C, y: 14,4 ppm/°C, z: 35,2 ppm/°C)
- Temperatura de transición del vidrio (Tg): > 280 °C
- Temperatura de descomposición (Td): 411 °C (TGA)
- Conductividad térmica: 0,45 W/mK
Beneficios
- Dieléctrico de baja pérdida: garantiza una reducción de la intermodulación pasiva (PIM) y una baja pérdida de inserción.
- Construcción ligera: 30% más ligera que los laminados de PTFE/vidrio, lo que mejora la flexibilidad del diseño.
- Alto Tg y bajo eje Z CTE: ofrece compatibilidad de montaje automatizado y versatilidad de diseño.
- Rendimiento del circuito constante: un TCDk bajo (< 40 ppm/°C) garantiza un funcionamiento fiable.
- Eco-friendly: Compatible con procesos libres de plomo y conforme con la normativa RoHS.
Especificaciones de los PCB
- Empilado: PCB rígido de 2 capas
- Capa de cobre 1: 35 μm
- Material del núcleo: Rogers RO4730G3, 1,524 mm (60 mil)
- Capa de cobre 2: 35 μm
- Dimensiones del tablero: 158 mm x 127 mm (± 0,15 mm)
- Traza/Espacio: mínimo de 4/6 milis
- Tamaño del agujero: mínimo 0,3 mm
- El espesor del tablero acabado: 1,6 mm
- Peso de cobre acabado: 1 onza (1,4 ml) en las capas exteriores
- espesor del revestimiento: 20 μm
- acabado superficial: ENEPIG (níquel sin electro, paladio sin electro y oro de inmersión)
- Película de seda: parte superior blanca, sin fondo; máscara de soldadura azul en la parte superior, sin fondo
- Prueba eléctrica: prueba eléctrica al 100% antes del envío
Arte y calidad
- Tipo de ilustración: Gerber RS-274-X
- Estándar de calidad: IPC-clase 2
- Disponibilidad: en todo el mundo
Aplicaciones
El PCB Rogers RO4730G3 es particularmente adecuado para:
- Antenas de las estaciones base celulares
| RO4730G3 Valor típico |
| Propiedad |
No incluye los productos de la categoría "A" |
Dirección |
Unidades |
Condición |
Método de ensayo |
| Constante dieléctrica,ε Proceso |
3.0 ± 0.5 |
Z. |
|
10 GHz a 23°C |
IPC-TM-650 2.5.5.5 |
| Constante dieléctrica,εDiseño |
2.98 |
Z. |
|
1.7 GHz a 5 GHz |
Método de longitud de fase diferencial |
| Factor de disipación, tanδ |
0.0028 |
Z. |
|
10 GHz a 23°C |
IPC-TM-650 2.5.5.5 |
| |
2.5 GHz |
| Coeficiente térmico de ε |
+ 34 |
Z. |
ppm/°C |
-50 °C a 150 °C |
IPC-TM-650 2.5.5.5 |
| Estabilidad dimensional |
El valor de las emisiones4 |
X, Y |
En el caso de los vehículos de motor |
después de etech +E2/150 °C |
IPC-TM-650 2.4.39A |
| Resistencia por volumen (0,030") |
9 x 107 |
|
MΩ.cm |
Conde A. |
IPC-TM-650 2.5.17.1 |
| Resistencia superficial (0,030") |
7.2 x 105 |
|
MΩ |
Conde A. |
IPC-TM-650 2.5.17.1 |
| El PIM |
-165 años |
|
Dbc |
50 ohmios 0,060" |
43 dBm 1900 MHz |
| Resistencia eléctrica (0,030") |
730 |
Z. |
V/mil |
|
IPC-TM-650 2.5.6.2 |
| Fuerza de flexión MD |
181 (26.3) |
|
En el caso de los vehículos de motor |
NT1 el trabajo |
Las demás partidas |
| CMD |
139 (20.2) |
|
| Absorción de agua |
0.093 |
- |
% |
48 y 50 |
IPC-TM-650 2.6.2.1 ASTM D570 |
| Conductividad térmica |
0.45 |
Z. |
El valor de las emisiones de CO |
50 °C |
Las demás partidas |
| Coeficiente de expansión térmica |
15.9
14.4
35.2 |
X.
Y
Z. |
ppm/°C |
-50 °C a 288 °C |
IPC-TM-650 2.4.4.1 |
| Tg |
> 280 |
|
°C |
|
IPC-TM-650 2.4.24 |
| Td el tiempo |
411 |
|
°C |
|
Las demás partidas |
| Densidad |
1.58 |
|
Gm/cm3 |
|
Las demás partidas |
| Resistencia de la cáscara de cobre |
4.1 |
|
Plí |
1 onza, LoPro EDC |
IPC-TM-650 2.4.8 |
| Flamabilidad |
V-0 |
|
|
|
Sección 94 |
| Proceso libre de plomo compatible |
- ¿ Qué? |
|
|
|
|
Desbloqueo de rendimiento: el Rogers RO4730G3 PCB para antenas modernas
En el mundo de la electrónica en rápida evolución, la búsqueda de placas de circuitos impresos de alto rendimiento (PCB) es primordial.con una capacidad de transmisión superior a 20 W,.
Características clave del RO4730G3
El PCB Rogers RO4730G3 cuenta con propiedades dieléctricas impresionantes, incluida una constante dieléctrica (Dk) de 3,0 ± 0,05 a 10 GHz y un bajo factor de disipación de 0.0028Estas características aseguran una pérdida de energía mínima durante la transmisión de la señal, lo que la hace ideal para comunicaciones de alta frecuencia.con una temperatura de transición de vidrio (Tg) superior a 280 °C, el RO4730G3 puede soportar ambientes térmicos duros sin comprometer su integridad.
Comprender la estabilidad térmica
La estabilidad térmica es crucial en el diseño de PCB, especialmente para aplicaciones de antena.que subraya aún más su fiabilidad en situaciones exigentesCombinado con el cobre, el coeficiente de expansión térmica (CTE) minimiza el estrés térmico, garantizando un rendimiento y una durabilidad a largo plazo.
Ventajas del dieléctrico de baja pérdida
Una de las ventajas más significativas del Rogers RO4730G3 es su dieléctrico de baja pérdida, lo que conduce a una reducción de la intermodulación pasiva (PIM) y una baja pérdida de inserción.Esto resulta en una mayor integridad de la señal, crítico para aplicaciones como las antenas de las estaciones base celulares.Al utilizar una construcción ligera, aproximadamente un 30% más ligera que los laminados estándar de PTFE/vidrio, el RO4730G3 ofrece un rendimiento excepcional sin la carga de un peso adicional..
Flexibilidad y compatibilidad del diseño
Con una baja CTE del eje Z de menos de 30 ppm/°C, el PCB RO4730G3 permite una mayor flexibilidad de diseño.lo que lo convierte en una opción atractiva para los diseñadores que buscan optimizar tanto el rendimiento como la eficiencia de costosEl sistema de resina termoestable especialmente formulado mejora la facilidad de fabricación manteniendo una alta fiabilidad.
Consideraciones medioambientales: una opción sostenible
En una época en la que la sostenibilidad es primordial, el PCB RO4730G3 de Rogers brilla como una opción ecológica.proporcionar una solución responsable para las demandas electrónicas modernasEste compromiso con la gestión ambiental garantiza que los diseñadores puedan lograr un alto rendimiento sin comprometer la sostenibilidad.
Aplicaciones de los PCB RO4730G3 de Rogers
La versatilidad del Rogers RO4730G3 lo hace adecuado para una amplia gama de aplicaciones, particularmente en el sector de las telecomunicaciones.Desde antenas de estaciones base celulares hasta aplicaciones RFID y inalámbricas, sus propiedades únicas permiten un rendimiento fiable en varios escenarios de alta frecuencia.
Conclusión: El futuro de la tecnología de antenas
Mientras miramos hacia el futuro de la tecnología de PCB, el PCB Rogers RO4730G3 representa un avance significativo para el diseño de antenas.,La tecnología de la información es una de las herramientas más importantes para el desarrollo de los dispositivos electrónicos de próxima generación.
