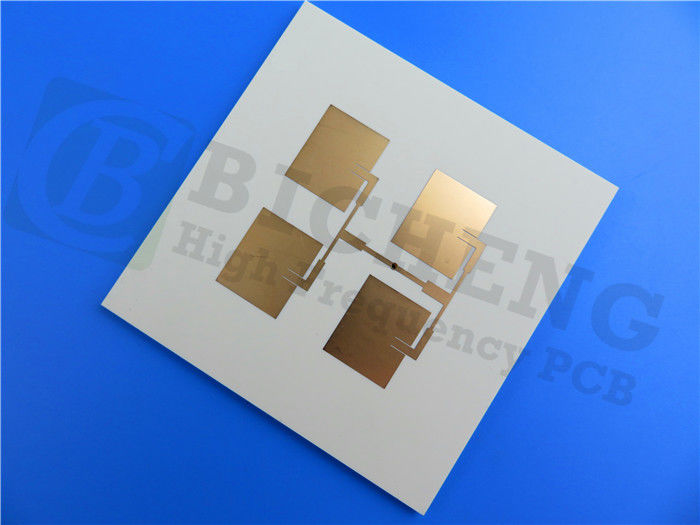

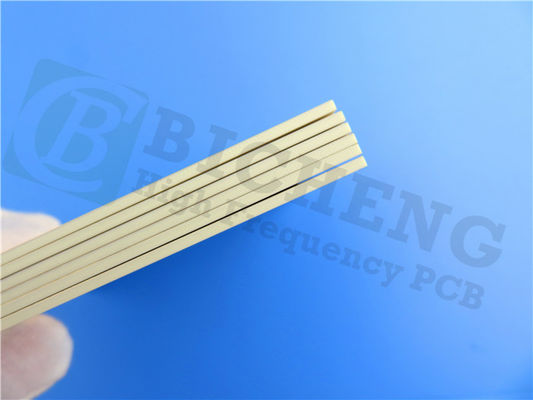

RO4533 PCB 60mil Superficie de oro de inmersión de doble capa

A medida que aumenta la demanda de dispositivos electrónicos eficientes y de alto rendimiento, la necesidad de materiales de circuitos impresos (PCB) de vanguardia se vuelve cada vez más crítica.El recientemente enviado Rogers RO4533 PCB está a la vanguardia de este avance tecnológico, diseñado específicamente para satisfacer las exigencias estrictas de las aplicaciones de antenas de microstrip de infraestructura móvil.

Introducción a Rogers RO4533

El PCB RO4533 de Rogers es un laminado a base de hidrocarburos reforzado con vidrio lleno de cerámica que ofrece una constante dieléctrica controlada y un rendimiento de baja pérdida.Este laminado está diseñado para sobresalir en aplicaciones de infraestructura móvilEl RO4533 ofrece una combinación de asequibilidad y alto rendimiento.lo que lo convierte en una alternativa atractiva a los materiales tradicionales a base de PTFE utilizados en las tecnologías de antenas.

Una de las ventajas más significativas del RO4533 es su compatibilidad con el procesamiento convencional de FR-4 y las técnicas de soldadura sin plomo a alta temperatura.que a menudo requieren tratamientos especiales para la preparación de los agujerosEsta facilidad de uso no sólo agiliza la producción, sino que también permite a los diseñadores optimizar tanto el precio como el rendimiento en sus diseños de antenas.

Además, los laminados RO4533 están disponibles en versiones sin halógenos, lo que garantiza el cumplimiento de las normas ambientales más estrictas.Este compromiso con la sostenibilidad hace del RO4533 una opción ideal para los fabricantes ecoconscientes.

Principales características del PCB RO4533

1. Constante dieléctrica y factor de disipación
El PCB RO4533 cuenta con una constante dieléctrica de 3,3 a 10 GHz, un parámetro crítico para mantener la integridad de la señal en aplicaciones de alta frecuencia.0025 en la misma frecuencia, este laminado garantiza una pérdida de energía mínima, mejorando así la eficiencia general de la antena.

2. Propiedades térmicas
El rendimiento térmico es un aspecto vital del diseño de PCB, especialmente en aplicaciones de alta potencia.que le permite resistir altas temperaturas sin comprometer su integridad estructuralAdemás, el bajo coeficiente de expansión térmica (CTE) en el eje Z minimiza el riesgo de delaminación y otras fallas relacionadas con la temperatura.

3Absorción de humedad y conductividad térmica
Con una tasa de absorción de humedad de sólo el 0,02%, el RO4533 demuestra una excelente fiabilidad en diversas condiciones ambientales.6 W/mK facilita una disipación de calor eficaz, crucial para mantener el rendimiento en aplicaciones de alta potencia.

4. Compatibilidad con el CTE
Los coeficientes de expansión térmica tanto en la dirección X como en la dirección Y son muy similares a los del cobre (X CTE: 13 ppm/°C, Y CTE: 11 ppm/°C).Esta compatibilidad reduce significativamente las tensiones durante el ciclo térmico, que es esencial para mejorar la fiabilidad de los agujeros transversales revestidos y la durabilidad general de los PCB.

Ventajas de utilizar el RO4533 de Rogers

1Baja pérdida y baja respuesta PIM
La combinación de baja constante dieléctrica y baja respuesta de intermodulación pasiva (PIM) hace que el RO4533 sea adecuado para una amplia gama de aplicaciones,especialmente en los sistemas de comunicación móvil donde la calidad de la señal es crítica.

2Compatibilidad de fabricación estándar
El sistema de resina termoestable del RO4533 está diseñado para ser compatible con los procesos de fabricación de PCB estándar.en última instancia, reducir los costes de producción.

3Excelente estabilidad dimensional
La RO4533 proporciona una estabilidad dimensional excepcional, que es crucial para paneles de mayor tamaño.haciendo que sea una opción rentable para la producción en masa.

4Propiedades mecánicas uniformes
Las propiedades mecánicas uniformes del laminado aseguran que mantenga su forma durante el manejo y el montaje, lo que reduce el riesgo de defectos y mejora la eficiencia general de la producción.

5Alta conductividad térmica
La alta conductividad térmica del RO4533 mejora las capacidades de manejo de energía, lo que le permite funcionar de manera efectiva en aplicaciones de alta frecuencia y alta potencia.

Especificaciones técnicas

Este PCB cuenta con un apilamiento rígido de 2 capas:


- Capa de cobre 1: 35 μm
- Rogers 4533 Núcleo: 1,524 mm (60 mil)
- Capa de cobre 2: 35 μm

Detalles de la construcción:
- Dimensiones del tablero: 110 mm x 61,3 mm (± 0,15 mm)
- Traza mínima / Espacio: 4/4 mils
- Tamaño mínimo del agujero: 0,4 mm
- El espesor del tablero acabado: 1,6 mm
- Peso de cobre acabado: 1 onza (1,4 ml) en las capas exteriores
- espesor del revestimiento: 20 μm
- Superficie de acabado: oro de inmersión
- En la parte superior de la serigrafía: blanco.
- Máscara de soldador superior: azul
- Aseguramiento de la calidad: cada PCB se somete a pruebas eléctricas al 100% antes del envío para garantizar su fiabilidad.

Aplicaciones típicas

El PCB Rogers RO4533 es muy adecuado para diversas aplicaciones, particularmente en el sector de las telecomunicaciones.

- Antennas de estaciones base de infraestructuras celulares: Las bajas pérdidas y las excelentes propiedades térmicas lo hacen ideal para antenas de alto rendimiento en redes celulares.


- Redes de antenas WiMAX: su fiabilidad y eficiencia respaldan los exigentes requisitos de los sistemas WiMAX, lo que permite una comunicación inalámbrica robusta.

Conclusión

El Rogers RO4533 PCB es una solución de última generación para ingenieros y fabricantes que buscan mejorar el rendimiento de sus aplicaciones de infraestructura móvil.alta estabilidad térmica, y la compatibilidad con los procesos de fabricación de PCB estándar lo convierten en una excelente opción para una amplia gama de aplicaciones.
