F4BM220 PCB de 1 mm de 2 capas con máscara de soldadura verde y estaño de inmersión

Cuota De Producción:	1 piezas
Precio:	USD9.99-99.99/PCS
Embalaje Estándar:	Bolsas de vacío+Cartones
Período De Entrega:	8-9 días hábiles
Método De Pago:	T/T
Capacidad De Suministro:	5000 PCS por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China.

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

El material:

El número de unidades de producción

Número de capas:

2-layer

Tamaño del PCB:

Se trata de una muestra de las características de los productos de la categoría 1 del anexo I del Re

espesor del PCB:

1 milímetro

Peso del cobre:

1 oz (1,4 ml) de capas exteriores

Finalización de la superficie:

Lata de la inmersión

Resaltar:

PWB de la lata de la inmersión

PCB de 1 mm

PCB de máscara de soldadura verde

Descripción del Producto

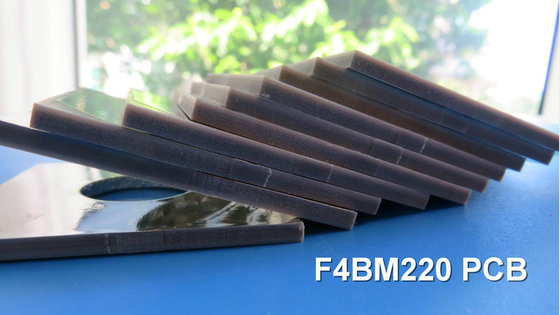

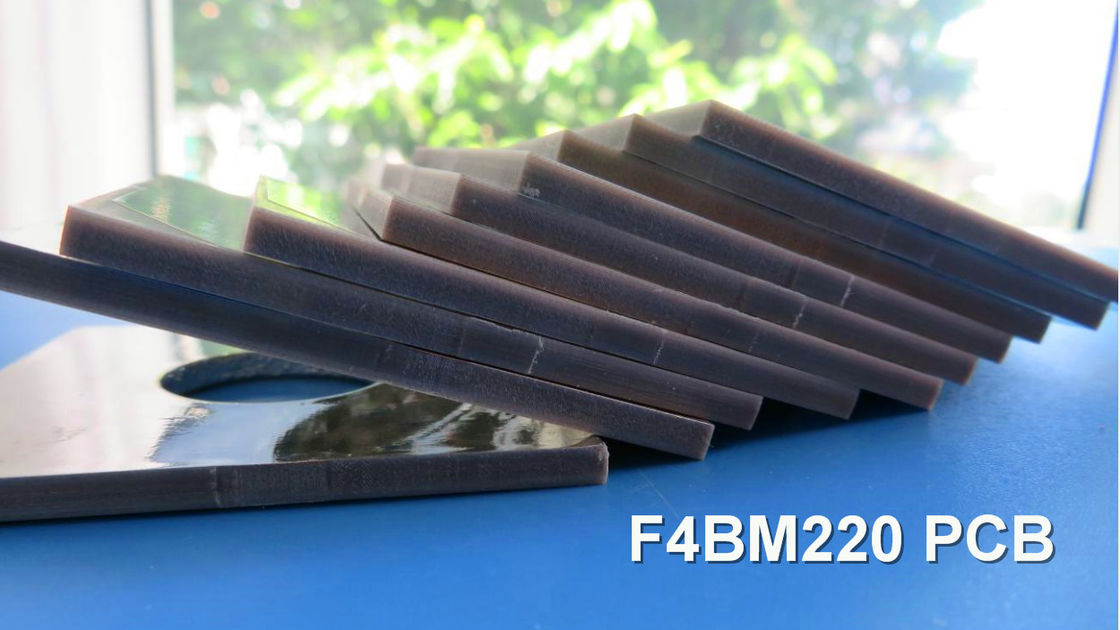

Los laminados F4BM220 de Wangling representan un avance de vanguardia en la tecnología de PCB, hechos con una mezcla meticulosa de tela de fibra de vidrio, resina de politetrafluoroetileno,y película de politetrafluoroetileno, el F4BM220 establece un nuevo estándar para el rendimiento eléctrico y la estabilidad.y es una alternativa competitiva a los productos extranjeros en el mercado.

Características clave:

Constante dieléctrica (Dk): 2,2 a 10 GHz
Factor de disipación: 0,001 a 10 GHz
Coeficiente de expansión térmica (CTE): eje x 25 ppm/°C, eje y 34 ppm/°C, eje z 240 ppm/°C (-55°C a 288°C)
Bajo coeficiente térmico de Dk: -142 ppm/°C (-55°C a 150°C)
Absorción de humedad: ≤ 0,08%
Se aplicarán las siguientes medidas:

Capacidad de PCB (F4BM)
Material de los PCB:	Laminados con revestimiento de cobre de tejido de fibra de vidrio de PTFE
Designación (F4BM)	F4BM	DK (10GHz)	DF (10 GHz)
	F4BM217	2.17 ± 0.04	0.0010
	El número de unidades de producción	2.20 ± 0.04	0.0010
	F4BM233	2.33 ± 0.04	0.0011
	F4BM245	2.45 ± 0.05	0.0012
	F4BM255	2.55 ± 0.05	0.0013
	F4BM265	2.65 ± 0.05	0.0013
	F4BM275	2.75 ± 0.05	0.0015
	F4BM294	2.94 ± 0.06	0.0016
	F4BM300	3.00±0.06	0.0017
Número de capas:	PCB de un solo lado, PCB de dos lados, PCB multicapa, PCB híbrido
Peso de cobre:	0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
espesor dieléctrico (o grosor total)	0.127mm (dielectrico), 0.2mm, 0.25mm, 0.5mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.5mm, 1.524mm, 1.575mm, 2.0mm, 2.5mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
Tamaño del PCB:	≤ 400 mm x 500 mm
Máscara de soldadura:	Verde, negro, azul, amarillo, rojo, etc.
El acabado de la superficie:	El cobre desnudo, el HASL, el ENIG, la plata de inmersión, el estaño de inmersión, el OSP, el oro puro, el ENEPIG, etc.

Esta pila de PCB consta de dos capas de cobre de un grosor de 35 μm cada una, separadas por un núcleo F4BM220 de 1,00 mm. Las dimensiones de la placa están fijadas con precisión en 45 mm x 62 mm con una tolerancia de ±0,15 mm,adecuado para diversas aplicaciones compactasLos requisitos mínimos de traza/espaciado son de 4/7 milímetros, con un tamaño mínimo de agujero de 0,3 mm, lo que facilita los diseños de circuitos complejos.

Un espesor de placa terminado de 1,1 mm, un peso de cobre de 1 oz (1,4 mil) en las capas exteriores y un grosor de 20 μm a través del revestimiento contribuyen a la construcción robusta de este PCB.El acabado de la superficie se logra con estaño de inmersiónAntes del envío, cada PCB se somete a pruebas eléctricas al 100% para garantizar la calidad y la fiabilidad.

Suministrado en formato Gerber RS-274-X y cumpliendo con los estándares de calidad IPC-Clase-2, el PCB rígido de 2 capas F4BM220 está disponible en todo el mundo.

Aplicaciones típicas:

Sistemas de microondas, RF y radar
Los cambios de fase
Los demás aparatos para la fabricación de máquinas de la partida 8471
Redes de alimentación
Antenas sensibles a las fases, antenas de matriz de fases
Comunicaciones por satélite
Antenas de las estaciones base
