En el entorno competitivo de la ingeniería aeroespacial, la necesidad de materiales innovadores, ligeros y térmicamente estables es más crítica que nunca.con una capacidad de transmisión superior a 20 W,Este artículo profundiza en las características, beneficios y aplicaciones clave del PCB TLY-5Z, destacando por qué es una opción esencial para los ingenieros y fabricantes.
Introducción a los laminados TLY-5Z
El PCB TLY-5Z está construido a partir de compuestos PTFE avanzados llenos de vidrio reforzados con fibra de vidrio tejida.lo que lo hace ideal para componentes aeroespaciales donde el ahorro de peso es crucial.
Propiedades clave del PCB TLY-5Z
El TLY-5Z cuenta con impresionantes especificaciones que lo hacen destacar en la industria:
- Constante dieléctrica (Dk): 2,20 ± 0,04 a 1,9 GHz y 10 GHz, garantizando una pérdida mínima de señal.
- Factor de disipación (Df): 0,001 a 1,9 GHz y 0,0015 a 10 GHz, mejorando la eficiencia energética.
- Estabilidad térmica: con un coeficiente térmico de constante dieléctrica (TcDK) de -72 ppm/°C en un rango de temperatura de -55°C a 150°C, proporciona un rendimiento fiable en condiciones extremas.
- Absorción de humedad: a tan solo un 0,03%, la absorción de humedad es mínima, lo que garantiza una durabilidad en ambientes húmedos.
- Tensión de ruptura dieléctrica: 45 kV, garantizando seguridad y fiabilidad.
| Propiedad |
Método de ensayo |
Unidad |
Valor |
Unidad |
Valor |
| Dk @ 1,9 GHz |
IPC-650 2.5.5.5.1 Mod. |
|
2.20 +/- 0.04 |
|
2.20 +/- 0.04 |
| Df @ 1,9 GHz |
IPC-650 2.5.5.5.1 Mod. |
|
0.001 |
|
0.001 |
| Df @ 10 GHz |
IPC-650 2.5.5.5.1 Mod. |
|
0.0015 |
|
0.0015 |
| Tc(D) K (-55 ~ 150 °C) |
IPC-650 2.5.5.6 Mod. |
ppm/°C |
- 72 años. |
ppm/°C |
- 72 años. |
| Tensión de ruptura dieléctrica |
IPC-650 2.5.6 |
el kV |
45 |
el kV |
45 |
| Resistencia dieléctrica |
IPC-650 2.5.6.2 |
V/mil |
770 |
V/mm |
30,315 |
| Absorción de humedad |
IPC-650 2.6.2.1 |
% |
0.03 |
% |
0.03 |
| Resistencia al pelado (1 oz. de cobre) |
IPC-650 2.4.8 |
Libras por pulgada |
7 |
N/mm |
1.3 |
| Resistencia por volumen |
IPC-650 2.5.17.1 |
Se aplican las siguientes medidas: |
10^9 |
Se aplican las siguientes medidas: |
10^9 |
| Resistencia de la superficie |
IPC-650 2.5.17.1 |
¿Qué es eso? |
10 a la 8 |
¿Qué es eso? |
10 a la 8 |
| Resistencia a la tracción (MD) |
IPC-650 2.4.18.3 |
el psi |
9137 |
N/mm2 |
63 |
| Resistencia a la tracción (CD) |
IPC-650 2.4.18.3 |
el psi |
9572 |
N/mm2 |
66 |
| Modulo de tracción (MD) |
IPC-650 2.4.18.3 |
el psi |
182,748 |
N/mm2 |
1260 |
| Modulo de tracción (CD) |
IPC-650 2.4.18.3 |
el psi |
165,344 |
N/mm2 |
1140 |
| Elongado (MD) |
IPC-650 2.4.18.3 |
% |
6 |
% |
6 |
| Elongado (CD) |
IPC-650 2.4.18.3 |
% |
6.9 |
% |
6.9 |
| Fuerza de flexibilidad (MD) |
Las demás partidas |
el psi |
10,300 |
N/mm2 |
71 |
| Fuerza de flexibilidad (CD) |
Las demás partidas |
el psi |
11,600 |
N/mm2 |
80 |
| Modulo de flexibilidad (MD) |
Las demás partidas |
el psi |
377,100 |
N/mm2 |
2600 |
| Modulo de flexibilidad (CD) |
Las demás partidas |
el psi |
432,213 |
N/mm2 |
2980 |
| Estabilidad dimensional (MD) |
IPC-650 2.4.39 (al horno) |
% (10 millones) |
- No hay nada.05 |
% (30 millones) |
- No hay nada.05 |
| Estabilidad dimensional (CD) |
IPC-650 2.4.39 (al horno) |
% (10 millones) |
- No hay nada.17 |
% (30 millones) |
- No hay nada.11 |
| Estabilidad dimensional (MD) |
IPC-650 2.4.39 (estrés) |
% (10 millones) |
- No hay nada.07 |
% (30 millones) |
- No hay nada.07 |
| Estabilidad dimensional (CD) |
IPC-650 2.4.39 (estrés) |
% (10 millones) |
- No hay nada.22 |
% (30 millones) |
- No hay nada.14 |
| Densidad (gravedad específica) |
IPC-650 2.3.5 |
G/cm3 |
1.92 |
G/cm3 |
1.92 |
| Calor específico |
IPC-650 2.4.50 |
J/g°C |
0.95 |
J/g°C |
0.95 |
| Conductividad térmica |
IPC-650 2.4.50 |
El número de personas afectadas por el accidente |
0.2 |
El número de personas afectadas por el accidente |
0.2 |
| CTE (x-y) (50 - 150 °C) |
IPC-650 2.4.41 |
ppm/oC |
Entre 30 y 40 |
ppm/oC |
Entre 30 y 40 |
| CTE (z) (50 - 150°C) |
IPC-650 2.4.41 |
ppm/oC |
130 |
ppm/oC |
130 |
| Dureza |
Las partidas de los componentes de las máquinas de ensayo y de los equipos de ensayo de los equipos de ensayo y de los equipos de ensayo de las máquinas de ensayo y de los equipos de ensayo de las máquinas de ensayo y de los equipos de ensayo de las máquinas de ensayo |
- |
68 |
- |
68 |
| Calificación de inflamabilidad UL-94 |
El número de certificado es: |
|
V-0 |
|
V-0 |
Ventajas de elegir TLY-5Z para sus proyectos
El PCB TLY-5Z ofrece ventajas significativas, entre ellas:
CTE bajo del eje Z
El bajo coeficiente de expansión térmica (CTE) del eje Z de 130 ppm/°C minimiza la tensión relacionada con la expansión en los orificios revestidos, crucial para mantener conexiones eléctricas confiables.
Diseño ligero
Con una densidad de 1,92 g/cm3, el TLY-5Z es excepcionalmente ligero, lo que lo hace ideal para aplicaciones aeroespaciales donde cada gramo cuenta.
Excelentes propiedades mecánicas
El TLY-5Z exhibe una resistencia mecánica impresionante, con resistencias a la tracción de 9,137 psi (MD) y 9,572 psi (CD).
Detalles de construcción: ¿Qué hace que TLY-5Z se destaque?

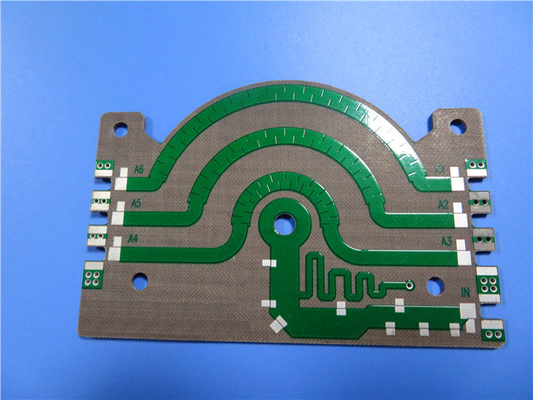

Este PCB rígido de 2 capas tiene:
- Capa de cobre 1: 35 μm
- TLY-5Z Capa: 0,254 mm (10 mil)
- Capa de cobre 2: 35 μm
Con dimensiones de 90,17 mm x 41,36 mm, este PCB está diseñado para la precisión, soportando una huella mínima / espacio de 5/6 mils y un tamaño mínimo de agujero de 0,2 mm.Cada tablero se somete a una prueba eléctrica del 100% antes del envío, garantizando la calidad y la fiabilidad.
| Material de los PCB: |
Compuestos de cerámica, PTFE y fibra de vidrio tejida |
| Nombramiento: |
Se trata de una serie de medidas de seguridad. |
| Constante dieléctrica: |
2.20 +/- 0,04 (1,9 GHz) |
| Factor de disipación |
0.0015 (10 GHz) |
| Número de capas: |
PCB de doble cara, PCB multicapa, PCB híbrido |
| Peso de cobre: |
0.5 oz (17 μm), 1 oz (35 μm) |
| El espesor del laminado: |
10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Tamaño del PCB: |
≤ 400 mm x 500 mm |
| Máscara de soldadura: |
Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: |
cobre desnudo, HASL, ENIG, plata de inmersión, estaño de inmersión, OSP, dorado puro, etc. |
Aplicaciones en el sector aeroespacial y más allá
El PCB TLY-5Z es particularmente adecuado para:
- Componentes aeroespaciales: sus propiedades ligeras y térmicamente estables lo hacen ideal para sistemas de aeronaves donde la fiabilidad es crítica.
- Antenas de bajo peso: Perfecto para antenas que deben funcionar bajo estrictas restricciones de peso.
- Componentes RF pasivos: el bajo factor de disipación mejora el rendimiento, garantizando la integridad de la señal.
Conclusión: Perspectivas futuras de la tecnología de PCB TLY-5Z
A medida que la industria aeroespacial continúa evolucionando, el PCB TLY-5Z representa un avance significativo en soluciones ligeras y térmicamente estables.Combinado con una construcción robusta y precios competitivos, lo convierten en una herramienta indispensable para los ingenieros y fabricantes.
Descubra el equilibrio perfecto entre peso y resistencia con el PCB TLY-5Z y eleve sus proyectos a nuevas alturas.
