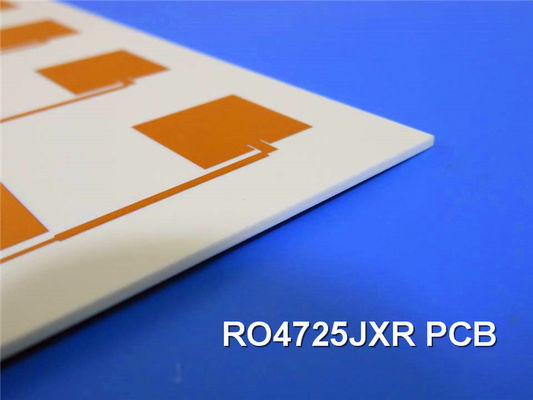

Rogers RO4725JXR PCB de grado de antena que ofrece un rendimiento de RF excepcional Precio asequible

Introducción
En el mundo en constante evolución de las comunicaciones inalámbricas, la demanda de soluciones de antena de alto rendimiento y rentables nunca ha sido mayor.un líder reconocido en materiales de circuito avanzado, ha desarrollado el PCB RO4725JXR para satisfacer esta necesidad. esta placa de circuito rígido de 2 capas aprovecha el innovador material laminado de hidrocarburos / cerámica / vidrio tejido RO4725JXR de la compañía,ofreciendo una alternativa asequible y fiable a los laminados tradicionales a base de PTFE.

Características y beneficios
El PCB RO4725JXR cuenta con una impresionante gama de características que lo convierten en una opción destacada para las aplicaciones de antena y RF.Este material ofrece un rendimiento eléctrico excepcional., con un factor de disipación bajo (Df) de 0,0026 a 10 GHz y 0,0022 a 2,5 GHz.Esta combinación de baja pérdida y Dk estable asegura que los diseñadores de antenas puedan lograr valores de ganancia sustanciales mientras se minimiza la degradación de la señal.

Una de las principales ventajas del RO4725JXR es su excelente coeficiente térmico de constante dieléctrica, valorado en +34 ppm/°C.Esta notable estabilidad asegura un rendimiento de circuito constante en una amplia gama de condiciones ambientalesAdemás, la CTE del material está estrechamente relacionada con el cobre, con ejes X, Y y Z de 13.9El uso de los sistemas de control de temperatura de los motores de combustión interna es muy importante para el mantenimiento de la seguridad de los motores.

Además de sus impresionantes propiedades eléctricas y térmicas, el PCB RO4725JXR también cuenta con un alto valor de Tg superior a 280 °C,que lo hace compatible con los procesos de ensamblaje estándar FR-4 y sin plomoEsto permite una integración perfecta en los flujos de trabajo de fabricación existentes, reduciendo la necesidad de manipulación y procesamiento especializados.

En particular, el PCB RO4725JXR ha demostrado un excelente rendimiento de intermodulación pasiva (PIM), con valores mejores que -160 dBc (43 dBm de señal de 1.900 MHz).Esta característica de bajo PIM es crucial para las antenas de las estaciones base celulares y otros sistemas de RF de alto rendimiento, donde la integridad de la señal limpia es de suma importancia.

Aplicaciones y especificaciones
El PCB RO4725JXR es ideal para una amplia gama de aplicaciones de antena y RF, con un enfoque particular en antenas de estaciones base celulares.y bajo PIM lo convierten en una excelente opción para los diseñadores que buscan optimizar tanto el costo como el rendimiento en sus soluciones inalámbricas.

En términos de especificaciones, este PCB es una placa de circuito rígido de 2 capas con dimensiones de 42,13 mm x 112,96 mm ± 0,15 mm. El espesor de cobre es de 1 oz (1,4 mil) en ambas capas exteriores,y el espacio mínimo de traza es 5/5 milLa placa tiene un tamaño mínimo de orificio de 0,4 mm y un grosor de acabado de 0,8 mm, con un grosor de recubrimiento de 20 μm. El acabado superficial es de oro de inmersión,y el tablero está fabricado de acuerdo con la norma de calidad IPC-Clase-2, con pruebas eléctricas al 100% antes del envío.

Conclusión
El PCB Rogers RO4725JXR representa una alternativa convincente a los laminados tradicionales a base de PTFE, ofreciendo una combinación única de rendimiento RF excepcional, estabilidad térmica y rentabilidad.Con sus características robustas y comportamiento de circuito consistente, este PCB está listo para convertirse en una solución para los diseñadores de antenas e ingenieros de RF que buscan optimizar sus sistemas inalámbricos.
