RO3006 PCB 10mil para aplicaciones de alta frecuencia

El Rogers RO3006 es un laminado compuesto de PTFE lleno de cerámica diseñado para ofrecer una estabilidad eléctrica y mecánica excepcional para una variedad de aplicaciones de alta frecuencia.Este material de circuito avanzado proporciona una constante dieléctrica estable (Dk) en una amplia gama de temperaturas, eliminando el cambio de paso Dk que puede ocurrir en los materiales de vidrio PTFE cerca de la temperatura ambiente.

Características clave:

Constante dieléctrica de 6,15 ± 0,15 a 10 GHz y 23 °C
Factor de disipación de 0,002 a 10 GHz y 23 °C
Temperatura de descomposición térmica (Td) superior a 500 °C
Conductividad térmica de 0,79 W/mK
Absorción de humedad del 0,02%
Coeficiente de expansión térmica (CTE):
El eje X: 17 ppm/°C
El eje Y: 17 ppm/°C
El eje Z: 24 ppm/°C

Beneficios:

Propiedades mecánicas uniformes a través de una gama de constantes dieléctricas, ideales para diseños de placas de múltiples capas
Apto para su uso con paneles híbridos de vidrio epoxi de varias capas
Bajo coeficiente de expansión en el plano, el cobre correspondiente para conjuntos montados en superficie más fiables
Excelente estabilidad dimensional, por lo que es adecuado para aplicaciones sensibles a los cambios de temperatura
Precios económicos del laminado debido al proceso de fabricación en volumen

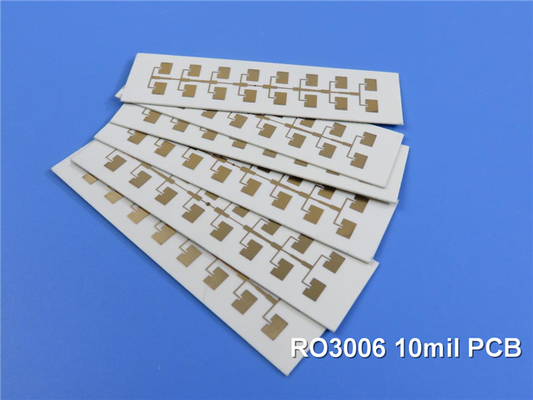

Este PCB rígido de 2 capas cuenta con un sustrato Rogers RO3006 de 0,254 mm (10 mil) con capas de cobre de 35 μm. Las dimensiones de la placa son de 63,44 mm x 48,5 mm, con un grosor final de 0,3 mm.El PCB tiene un espacio mínimo de 4/4 mils, un tamaño mínimo de agujero de 0,3 mm, y un acabado de superficie de inmersión en oro.

Cumple con los estándares IPC-Clase-2, el PCB RO3006 es adecuado para una variedad de aplicaciones de alta frecuencia, incluyendo radar automotriz, antenas de satélite de posicionamiento global,sistemas de telecomunicaciones celulares, antenas de parche para comunicaciones inalámbricas, satélites de transmisión directa, enlace de datos en sistemas de cable, lectores de medidores remotos y sistemas de alimentación.

Desbloquear el potencial de RO3006 – un material de PCB versátil para aplicaciones de alta frecuencia

Como gerente de ventas sénior, estoy encantado de presentarles RO3006, un revolucionario material de placa de circuito impreso (PCB) que está a punto de transformar el panorama de la electrónica de alta frecuencia.Con sus características de rendimiento excepcionales y su versatilidad incomparable, RO3006 es la solución para ingenieros y fabricantes que buscan ampliar los límites de lo que es posible en el ámbito de la tecnología de vanguardia.

Propiedades dieléctricas inigualables del RO3006
En el corazón del rendimiento excepcional de RO3006 se encuentran sus propiedades dieléctricas excepcionales.garantizar una transmisión de señales consistente y fiable a través de un amplio rango de frecuenciasEste nivel de precisión y consistencia es crucial en aplicaciones de alta frecuencia, donde incluso la más mínima variación puede tener un impacto significativo en el rendimiento del circuito.

Minimizar la pérdida de señal con el bajo factor de disipación de RO3006
Complementando sus impresionantes características dieléctricas, RO3006 también brilla con su bajo factor de disipación (Df) de sólo 0,002 a 10 GHz.permitiendo una transferencia de potencia eficiente y una mejor integridad de la señal para aplicaciones digitales y RF de alta velocidadYa sea que esté diseñando antenas, sistemas de radar o enlaces de datos de alta velocidad, RO3006 asegura que sus circuitos funcionen con

eficiencia y fiabilidad sin precedentes.

Asegurar la estabilidad térmica para un rendimiento fiable
En el mundo de la electrónica de alta frecuencia, la estabilidad térmica es primordial.con un coeficiente térmico de constante dieléctrica bajo (-262 ppm/°C) que garantiza un rendimiento constante en un amplio rango de temperaturasEsta estabilidad térmica hace que RO3006 sea una opción ideal para entornos exigentes, donde las fluctuaciones de temperatura pueden causar estragos en la electrónica sensible.

Estabilidad dimensional: mantenimiento de la precisión en los diseños de alta frecuencia
La precisión es el nombre del juego en el diseño de PCB de alta frecuencia, y RO3006 ofrece en este frente también.con cambios de dimensión en los ejes X y Y de sólo 0.27 mm/m y 0,15 mm/m, respectivamente, en condiciones A, de acuerdo con el IPC-TM-650 2.2Este nivel de precisión dimensional garantiza que sus circuitos de alta frecuencia mantengan sus características de rendimiento deseadas,incluso frente a las difíciles condiciones de fabricación y medio ambiente.

Compatibilidad libre de plomo: integración perfecta en la fabricación moderna
En el mundo ecoconsciente de hoy, los procesos de fabricación libres de plomo se han convertido en el estándar de la industria.garantizar una integración perfecta y eliminar la necesidad de soluciones alternativas o personalizadas costosas.

Aplicaciones versátiles: potenciando la electrónica de alta frecuencia


Las características de rendimiento excepcionales del RO3006 lo convierten en un material versátil que se adapta a una amplia gama de aplicaciones de alta frecuencia.Desde antenas y circuitos de RF para sistemas de comunicación inalámbrica hasta circuitos digitales de alta velocidad para centros de datos e infraestructuras de telecomunicaciones, RO3006 es el socio de confianza para ingenieros y fabricantes que buscan ampliar los límites de lo que es posible en el ámbito de la tecnología de vanguardia.

Como gerente de ventas sénior, estoy emocionado de trabajar con nuestros clientes para liberar todo el potencial de RO3006 y ayudarlos a alcanzar sus objetivos de diseño con un éxito sin precedentes.Si estás listo para llevar tu electrónica de alta frecuencia a nuevas alturasRO3006 es la solución que has estado esperando.
