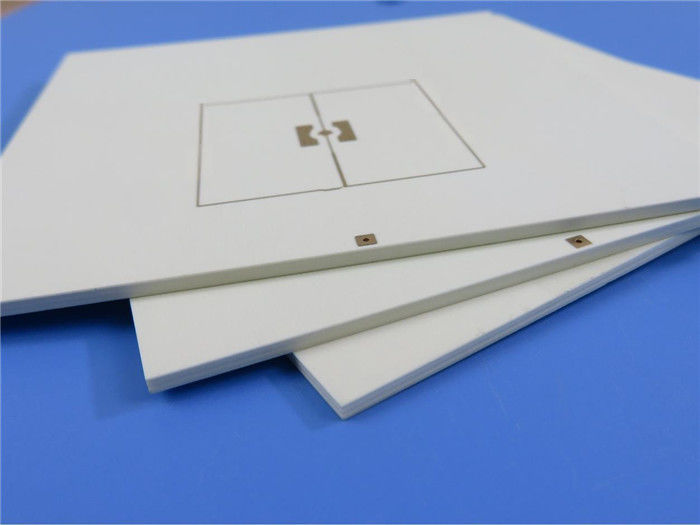

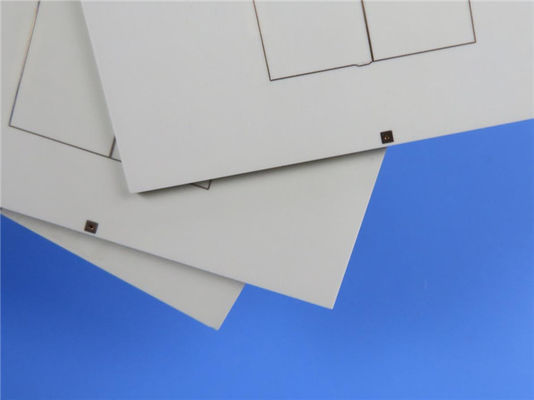

PCB híbrido de múltiples capas basado en los sustratos RO4003C y S1000-2 Oro de inmersión

Presentamos nuestro PCB híbrido excepcional, que combina las características avanzadas de los materiales Rogers RO4003C y Shengyi S1000-2.baja pérdida, y rentabilidad, lo que lo convierte en una opción ideal para una amplia gama de aplicaciones, incluidas las antenas de radio digital punto a punto, las antenas de las estaciones base de telefonía celular, los sistemas de radar de automóviles,y mucho más.

RO4003C Características:

Los laminados RO4003C de Rogers son materiales cerámicos/hidrocarburos reforzados con vidrio tejido diseñados para ofrecer un rendimiento eléctrico y fabricabilidad excepcionales.

- Control estricto de la constante dieléctrica: RO4003C garantiza un control preciso de la constante dieléctrica (Dk) con un valor de 3,38 +/- 0.05, proporcionando una transmisión fiable de la señal.

- Tangente de baja pérdida: con un factor de disipación de 0,0027 a 10 GHz, RO4003C minimiza la pérdida de señal y presenta un excelente rendimiento de alta frecuencia.

- CTE bajo en el eje Z: RO4003C presenta un bajo coeficiente de expansión térmica (CTE) de 46 ppm/°C en el eje Z, lo que garantiza una destacada estabilidad dimensional y fiabilidad.

S1000-2 Características:

Los materiales S1000-2 de Shengyi son laminados FR-4 compatibles libres de plomo conocidos por su alta resistencia térmica, bajo CTE y excelente confiabilidad de agujero.

- Alta resistencia térmica y Tg: S1000-2 cuenta con una alta temperatura de transición del vidrio (Tg) de 170°C (DSC), por lo que es adecuado para aplicaciones con temperaturas de funcionamiento elevadas.También presenta un excelente bloqueo UV y compatibilidad AOI.

- CTE bajo en el eje Z: con una CTE baja de 45 ppm/°C antes de Tg, S1000-2 proporciona una estabilidad dimensional excepcional, garantizando un rendimiento fiable en diversas condiciones.

- Propiedades mecánicas y eléctricas sobresalientes: S1000-2 ofrece un excelente rendimiento anti-CAF (filamento anódico conductor), baja absorción de agua del 0,1%, y una fiabilidad fiable a través del orificio.

Construcción de PCB híbridos:

Este PCB híbrido combina las ventajas de los materiales RO4003C y S1000-2 para satisfacer requisitos específicos.se utiliza estratégicamente en áreas críticas, como líneas de transmisión de RF y rutas de señal sensiblesEl S1000-2, un material FR-4 rentable y versátil, se emplea en otras áreas del PCB donde el rendimiento de alta frecuencia no es tan crucial, como la distribución de energía y el soporte mecánico.Este diseño híbrido logra un equilibrio entre el rendimiento y la rentabilidad.

Construcción y especificaciones de los PCB:

Este PCB híbrido cuenta con una construcción rígida de 6 capas, meticulosamente diseñada para cumplir con los requisitos más exigentes.

- Dimensiones de las placas: las dimensiones de los PCB se mantienen con precisión en 82,5 mm x 66 mm (1 PCS) con una tolerancia de +/- 0,15 mm.

- Tamaño del agujero: el tamaño mínimo del agujero es de 4/6 milímetros, lo que permite un enrutamiento fino.

- Configuración del apilamiento: El apilamiento consta de capas de cobre, núcleos RO4003C y S1000-2, y capas previas, proporcionando un rendimiento y una fiabilidad óptimos.

- espesor y peso de cobre de la placa terminada: el espesor de la placa terminada es de 1,1 mm, lo que garantiza la durabilidad.

- Revestimiento por vía y acabado superficial: el espesor del revestimiento por vía es de 20 μm, lo que garantiza una interconectividad fiable.proporcionando una excelente solderabilidad y resistencia a la corrosión.

- Silkscreen y máscara de soldadura: la máscara de soldadura superior es de color blanco, mejorando la visibilidad del componente.ofrece una protección confiable.

- Pruebas eléctricas y norma de calidad: cada PCB se somete a una prueba eléctrica completa al 100% para garantizar una funcionalidad óptima.garantizar la fiabilidad y el rendimiento constante.

Artwork, disponibilidad y aplicaciones:

Este PCB híbrido con materiales RO4003C y S1000-2 es compatible con la ilustración de Gerber RS-274-X, lo que garantiza una integración perfecta en su flujo de trabajo de diseño.proporcionar un fácil acceso a los diseñadores y fabricantes que buscan soluciones de PCB de primer nivel.

Desbloquee todo el potencial de sus aplicaciones de alta frecuencia con nuestro avanzado PCB híbrido.y rentabilidad mediante la elección de nuestra solución híbridaEleve sus diseños a nuevas alturas y disfrute de los beneficios de los materiales RO4003C y S1000-2.
