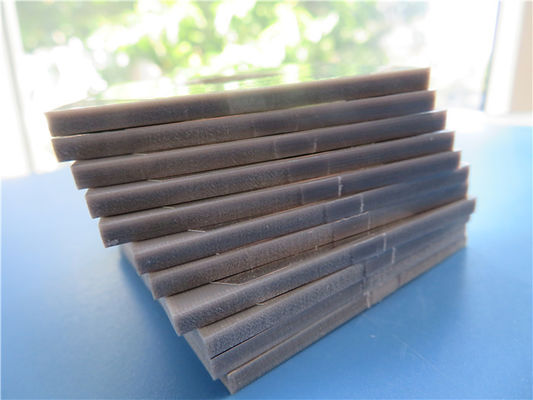

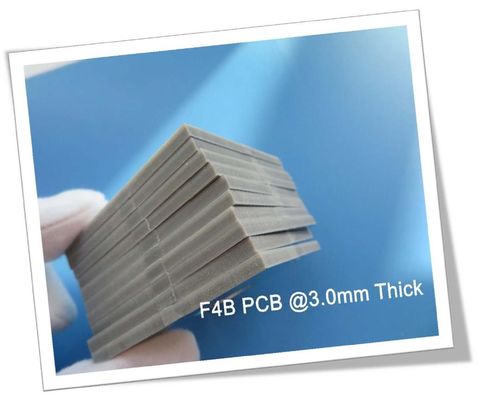

F4BM265 Prototipos de PCB rápidos 3 mm HASL sin plomo
  • Nombre
  • Nombre
  • Nombre

F4BM265 Prototipos de PCB rápidos 3 mm HASL sin plomo

Cuota De Producción: 1 piezas
Precio: USD9.99-99.99/PCS
Embalaje Estándar: Bolsas de vacío+Cartones
Período De Entrega: 8-9 días hábiles
Método De Pago: T/T
Capacidad De Suministro: 5000 PCS por mes
Detalles Información
Descripción del Producto
Información detallada
Lugar de origen
China.
Nombre de la marca
Bicheng
Certificación
UL, ISO9001, IATF16949
El material:
Núcleo F4BM265
Tamaño del PCB:
45.33 mm x 50,2 mm = 1 PCS, +/- 0,15 mm
Peso de cobre:
1 oz (1,4 ml) de capas exteriores
Finalización de la superficie:
HASL sin plomo
Número de capas:
2-layer
espesor del PCB:
3 mm
Resaltar:

Prototipos de PCB libres de plomo

,

F4BM265 Prototipos de PCB

,

Prototipos de PCB HASL de 3 mm

Descripción del Producto

Presentamos nuestro nuevo PCB basado en F4BM265, un PCB avanzado de alto rendimiento desarrollado por Wangling.Resina de politetrafluoroetileno (PTFE), y película de PTFE para ofrecer un rendimiento eléctrico excepcional y una mayor estabilidad.aumento de la resistencia al aislamiento, y una mayor estabilidad, lo que lo convierte en una alternativa viable a productos extranjeros similares para diversas aplicaciones.



Características:

- Rendimiento eléctrico impresionante: el F4BM265 presenta propiedades eléctricas notables, incluida una constante dieléctrica (Dk) de 2,65 a 10 GHz, lo que garantiza una transmisión de señal eficiente.Con un factor de disipación de 0.0013 a 10 GHz, minimiza la pérdida de señal, mejorando el rendimiento general.



-Mejora de la estabilidad dimensional:F4BM265 logra un control preciso de la constante dieléctrica ajustando la relación entre PTFE y tela de fibra de vidrio, lo que resulta en una estabilidad dimensional excepcional.Ofrece una menor expansión térmica, una mejor deriva de temperatura y un ligero aumento de la pérdida dieléctrica, lo que garantiza un funcionamiento confiable en entornos exigentes.



- Gestión térmica óptima: el F4BM265 tiene un bajo coeficiente de expansión térmica (CTE) de 14 ppm/°C (eje x), 17 ppm/°C (eje y) y 142 ppm/°C (eje z) en un rango de temperatura de -55°C a 288°C.Esto garantiza la estabilidad y fiabilidad, incluso en condiciones de temperaturas extremas.



- Excelente resistencia a la humedad: con una tasa de absorción de humedad inferior al 0,08%, el F4BM265 demuestra una alta resistencia a la humedad, salvaguardando el rendimiento y la longevidad del PCB.



- Seguridad fiable: F4BM265 cumple con las normas de inflamabilidad UL-94 V0, cumpliendo con las estrictas regulaciones de seguridad.



Parámetros técnicos del producto Modelo de producto y ficha de datos
Características del producto Condiciones de ensayo Unidad F4BM217 El número de unidades de producción F4BM233 F4BM245 F4BM255 F4BM265 F4BM275 F4BM294 F4BM300
Constante dieléctrica (típica) 10 GHz / 2.17 2.2 2.33 2.45 2.55 2.65 2.75 2.94 3.0
Tolerancia constante dieléctrica / / ± 004 ± 004 ± 004 ± 005 ± 005 ± 005 ± 005 ± 006 ± 006
Tangente de pérdida (típico) 10 GHz / 0.001 0.001 0.0011 0.0012 0.0013 0.0013 0.0015 0.0016 0.0017
20 GHz / 0.0014 0.0014 0.0015 0.0017 0.0018 0.0019 0.0021 0.0023 0.0025
Coeficiente de temperatura constante dieléctrica -55oC a 150oC PPM/°C - 150 años. -142 años - 130 - 120 -110 - 100 - 92 años. - 85 años. - 80 años
Fuerza de peeling 1 OZ F4BM N/mm > 1.8 > 1.8 > 1.8 > 1.8 > 1.8 > 1.8 > 1.8 > 1.8 > 1.8
1 OZ F4BME N/mm > 1.6 > 1.6 > 1.6 > 1.6 > 1.6 > 1.6 > 1.6 > 1.6 > 1.6
Resistencia por volumen Condición estándar MΩ.cm ≥ 6 × 10 ^ 6 ≥ 6 × 10 ^ 6 ≥ 6 × 10 ^ 6 ≥ 6 × 10 ^ 6 ≥ 6 × 10 ^ 6 ≥ 6 × 10 ^ 6 ≥ 6 × 10 ^ 6 ≥ 6 × 10 ^ 6 ≥ 6 × 10 ^ 6
Resistencia de la superficie Condición estándar MΩ ≥ 1 × 10 ^ 6 ≥ 1 × 10 ^ 6 ≥ 1 × 10 ^ 6 ≥ 1 × 10 ^ 6 ≥ 1 × 10 ^ 6 ≥ 1 × 10 ^ 6 ≥ 1 × 10 ^ 6 ≥ 1 × 10 ^ 6 ≥ 1 × 10 ^ 6
Fuerza eléctrica (dirección Z) 5KW,500V/s KV/mm > 23 > 23 > 23 > 25 > 25 > 25 > 28 años > 30 años > 30 años
Voltado de ruptura (dirección XY) 5KW,500V/s KV > 30 años > 30 años > 32 > 32 > 34 > 34 > 35 > 36 > 36
Coeficiente de expansión térmica Dirección XY -55 oC hasta 288 oC ppm/oC 2,534 2,534 2,230 2,025 1,621 1,417 1,416 1,215 1,215
Dirección Z -55 oC hasta 288 oC ppm/oC 240 240 205 187 173 142 112 98 95
Estrés térmico 260°C, 10 segundos, 3 veces Sin delaminado Sin delaminado Sin delaminado Sin delaminado Sin delaminado Sin delaminado Sin delaminado Sin delaminado Sin delaminado
Absorción de agua 20 ± 2 °C, 24 horas % ≤ 008 ≤ 008 ≤ 008 ≤ 008 ≤ 008 ≤ 008 ≤ 008 ≤ 008 ≤ 008
Densidad Temperatura ambiente G/cm3 2.17 2.18 2.20 2.22 2.25 2.25 2.28 2.29 2.29
Temperatura de funcionamiento a largo plazo Cámara de baja y alta temperatura °C -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260
Conductividad térmica Dirección Z En el caso de las empresas de servicios de telecomunicaciones: 0.24 0.24 0.28 0.30 0.33 0.36 0.38 0.41 0.42
El PIM Solo aplicable a las aeronaves F4BME Dbc ≤ 159 ≤ 159 ≤ 159 ≤ 159 ≤ 159 ≤ 159 ≤ 159 ≤ 159 ≤ 159
Flamabilidad / El número de certificado es: V-0 V-0 V-0 V-0 V-0 V-0 V-0 V-0 V-0
Composición del material / / PTFE, tejido de fibra de vidrio
F4BM emparejado con película de cobre ED, F4BME emparejado con película de cobre tratada de manera inversa (RTF).



Construcción y especificaciones de los PCB:

Se utiliza como un PCB rígido de 2 capas con un grosor del núcleo de 3,00 mm (118 mil).Las dimensiones del tablero acabado se mantienen con precisión en 45.33mm x 50.2mm con una tolerancia de +/- 0.15mm. Soportando anchos y espaciados de rastros finos, el PCB tiene un requisito mínimo de 5/5 mil. Puede acomodar agujeros tan pequeños como 0.5mm.



El espesor del tablero terminado es de 3,1 mm, lo que proporciona robustez y durabilidad.garantizar una interconectividad fiableEl acabado de la superficie es HASL libre de plomo, mientras que la máscara de soldadura superior es negra para una mejor visibilidad durante el montaje.garantizar una funcionalidad óptima.



Aplicaciones:

Los PCB F4BM265 encuentran un amplio uso en diversas aplicaciones, incluidas:

- Sistemas de microondas, RF y radar
- Cambiadores de fase.
- Divisores de energía, acopladores y combinadores
- Redes de alimentación
- Antenas sensibles a las fases y antenas de matriz en fase
- Comunicaciones por satélite
- Antenas de las estaciones base



Material de los PCB: Laminados con revestimiento de cobre de tejido de fibra de vidrio de PTFE
Designación (F4BM) F4BM DK (10GHz) DF (10 GHz)
F4BM217 2.17 ± 0.04 0.0010
El número de unidades de producción 2.20 ± 0.04 0.0010
F4BM233 2.33 ± 0.04 0.0011
F4BM245 2.45 ± 0.05 0.0012
F4BM255 2.55 ± 0.05 0.0013
F4BM265 2.65 ± 0.05 0.0013
F4BM275 2.75 ± 0.05 0.0015
F4BM294 2.94 ± 0.06 0.0016
F4BM300 3.00±0.06 0.0017
Número de capas: PCB de un solo lado, PCB de dos lados, PCB multicapa, PCB híbrido
Peso de cobre: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
espesor dieléctrico (o grosor total) 0.127mm (dielectrico), 0.2mm, 0.25mm, 0.5mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.5mm, 1.524mm, 1.575mm, 2.0mm, 2.5mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
Tamaño del PCB: ≤ 400 mm x 500 mm
Máscara de soldadura: Verde, negro, azul, amarillo, rojo, etc.
El acabado de la superficie: El cobre desnudo, el HASL, el ENIG, la plata de inmersión, el estaño de inmersión, el OSP, el oro puro, el ENEPIG, etc.



Calidad y disponibilidad:

Este PCB cumple con los estándares de calidad IPC-Clase 2, lo que garantiza la fiabilidad y el rendimiento constante.ofreciendo un fácil acceso a los diseñadores y fabricantes que buscan soluciones de PCB de primer nivel para sus proyectos.



Desbloquee el potencial del F4BM265 y experimente un rendimiento, estabilidad y confiabilidad sin precedentes en sus aplicaciones de alta frecuencia.Elija el F4BM265 de Wangling para elevar sus diseños a nuevas alturas de excelencia..
