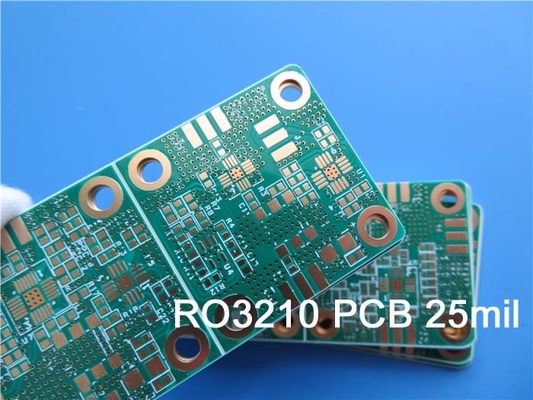

Inmersión de oro PCB personalizado 2L RO3210 25mil

Presentamos nuestro reciente PCB, una solución de vanguardia que combina materiales superiores, construcción meticulosa y rendimiento excepcional.Este PCB está destinado a satisfacer las demandas de la electrónica moderna, ofreciendo fiabilidad, precisión y versatilidad para una amplia gama de aplicaciones.

En el núcleo de este PCB se encuentra el material Rogers RO3210, un PTFE cerámico reforzado con fibra de vidrio tejida.incluso en ambientes difícilesCon un valor DK de 10,2 a 10 GHz/23°C y un factor de disipación bajo de 0,0027 a la misma frecuencia, este PCB garantiza una excelente integridad de la señal y una transmisión de potencia eficiente.

Para soportar temperaturas extremas, el PCB cuenta con una alta temperatura de descomposición (Td) de más de 500 °C, lo que garantiza su integridad estructural y rendimiento incluso en condiciones adversas.Funcionamiento impecable en un rango de temperatura de -40°C a +85°C, este PCB es adecuado para diversas industrias y aplicaciones.

La estructura de este PCB consta de dos capas, proporcionando una solución de diseño compacta y eficiente. Las capas de cobre tienen un grosor de 35 μm, mientras que el sustrato (RO3210) mide 0,635 mm (25 mil),garantizar un rendimiento eléctrico óptimo y una estabilidad mecánicaEl espesor del tablero acabado es de 0,76 mm, logrando un equilibrio entre durabilidad y flexibilidad.

La precisión es un aspecto clave de la construcción de este PCB.este PCB se adapta a diseños de circuitos complejos y permite la colocación de componentes de alta densidadLa ausencia de vías ciegas simplifica el proceso de fabricación y garantiza la rentabilidad.

El acabado de la superficie de este PCB es oro de inmersión, proporcionando un recubrimiento confiable y resistente a la corrosión que promueve una excelente solderabilidad.que ofrece una capa de protección y atractivo a la vistaAdemás, se omiten las pantallas de seda superior e inferior para una estética limpia y minimalista.

Para garantizar la más alta calidad y funcionalidad, cada PCB se somete a una prueba eléctrica del 100% antes del envío.Este procedimiento de prueba riguroso garantiza que el PCB cumpla con estándares estrictos y se desempeña perfectamente en aplicaciones reales.

Con un impresionante número de componentes de 122, este PCB proporciona un amplio espacio para varios elementos electrónicos.y 12 almohadillas SMT inferioresLa presencia de 212 vías y 9 redes bien definidas facilita el enrutamiento eficiente de la señal y permite conexiones sin fisuras.

La ilustración de la PCB se suministra en el formato Gerber RS-274-X, un estándar de la industria ampliamente aceptado que garantiza la compatibilidad con la mayoría de los procesos de diseño y fabricación.El PCB cumple con la norma IPC-Clase-2, garantizando el más alto nivel de calidad y fiabilidad.

Este PCB de primera línea está disponible en todo el mundo, atendiendo a clientes de diferentes regiones e industrias.- ¿ Qué?Nuestro equipo dedicado está listo para proporcionar apoyo y orientación excepcionales, asegurando una integración perfecta de nuestra tecnología avanzada de PCB en sus proyectos.

RO3210: Una descripción general de sus principales propiedades

RO3210 es un material avanzado y de alto rendimiento ampliamente utilizado en varias industrias por sus excepcionales propiedades eléctricas y térmicas.Este artículo proporciona un análisis en profundidad de las características clave de RO3210, tal como se indica en su ficha de datos.

Constante dieléctrica (εr):
La constante dieléctrica de RO3210 varía según el proceso de fabricación, con un valor de 10,2 ± 0,5 para la medición basada en el proceso a 10 GHz y 23 °C, según IPC-TM-650 2.5.5La medición basada en el diseño produce una constante dieléctrica de 10,8 en el rango de frecuencias de 8 GHz a 40 GHz, determinada por el método de longitud de fase diferencial.

Factor de disipación (tan δ):
RO3210 presenta un factor de disipación bajo, con un valor de 0,0027 a 10 GHz y 23 °C, según IPC-TM-650 2.5.5.5Esta característica indica que el material minimiza la pérdida de energía durante la transmisión de la señal, por lo que es adecuado para aplicaciones de alta frecuencia.

Coeficiente térmico de εr:
El coeficiente térmico de la constante dieléctrica es de -459 ppm/°C para RO3210 a 10 GHz en un rango de temperatura de 0°C a 100°C, según IPC-TM-650 2.5.5.5Esta propiedad destaca la estabilidad y fiabilidad del material en ambientes de temperaturas variables.

Estabilidad dimensional:
RO3210 presenta una excelente estabilidad dimensional, con un valor de 0,8 mm/m tanto en las direcciones X como en Y en condiciones COND A, según lo especificado en ASTM D257.Esta característica garantiza que el material mantenga su forma y tamaño en diferentes condiciones de funcionamiento, contribuyendo a una fabricación precisa y un rendimiento fiable.

Propiedades eléctricas:
- Resistividad de volumen: RO3210 muestra una alta resistividad de volumen de 10^3 MΩ·cm en condiciones COND A, según IPC 2.5.17.1Esta propiedad indica sus excelentes capacidades aislantes, lo que lo hace adecuado para aplicaciones que requieren aislamiento eléctrico.
- Resistividad superficial: con una resistividad superficial de 10^3 MΩ en condiciones COND A, según lo especificado por IPC 2.5.17.1, RO3210 ofrece un aislamiento de superficie eficaz.

Propiedades mecánicas:
- Módulo de tracción: RO3210 posee un módulo de tracción de 579 kpsi (MD) y 517 kpsi (CMD) a 23°C, según ASTM D638.contribuyendo a su durabilidad en aplicaciones exigentes.
- Absorción de agua: RO3210 presenta una absorción mínima de agua, con un valor inferior al 0,1% en condiciones D24/23, según IPC-TM-650 2.6.2.1Esta característica garantiza la estabilidad y fiabilidad del material cuando se expone a ambientes húmedos.

Propiedades térmicas:
- Calor específico: RO3210 tiene una capacidad térmica específica de 0,79 J/g/K, calculada en función de su composición.Como ayuda a determinar la capacidad del material para almacenar y liberar calor.
- Conductividad térmica: con una conductividad térmica de 0,81 W/m/K a 80°C, según lo especificado por la norma ASTM C518, el RO3210 presenta buenas características de transferencia de calor,que lo hace adecuado para aplicaciones que requieren una disipación de calor eficiente.

Coeficiente de expansión térmica:
RO3210 tiene un coeficiente de expansión térmica (CTE) de 13 ppm/°C en la dirección X y 34 ppm/°C en las direcciones Y y Z a 23°C/50% RH, según IPC-TM-650 2.4.4.1Esta propiedad indica la capacidad del material para resistir el ciclo térmico sin cambios dimensionales significativos.

Otras propiedades:
- Td: RO3210 tiene una temperatura de descomposición (Td) de 500°C, determinada por ensayo TGA de acuerdo con ASTM D3850.Esta característica indica la estabilidad térmica del material y su resistencia a altas temperaturas.


- Densidad: la densidad de RO3210 es de 3,0 gm/cm3, lo que indica su masa por unidad de volumen.


- Resistencia a la peeling de cobre: RO3210 exhibe una resistencia a la peeling de cobre de 11,0 pli cuando se prueba con 1 oz EDC después de la flotación de soldadura, según IPC-TM-2.4.8Esta propiedad demuestra su fuerte adhesión a los sustratos de cobre en aplicaciones electrónicas.


- Flamabilidad: RO3210 está clasificado como V-0 de acuerdo con la norma de inflamabilidad UL 94, lo que indica sus excelentes propiedades retardantes de llama.
- Compatible con procesos libres de plomo: RO3210 es compatible con procesos libres de plomo, por lo que es respetuoso con el medio ambiente y cumple con las normas de fabricación modernas.

En conclusión, RO3210 es un material versátil con propiedades eléctricas, térmicas y mecánicas sobresalientes.La alta constante dieléctrica y la estabilidad lo hacen ideal para aplicaciones de alta frecuencia.Además, su excelente estabilidad dimensional, sus propiedades de aislamiento eléctrico y su fuerte adhesión a sustratos de cobre contribuyen a su fiabilidad en diversas industrias.Con su estabilidad térmicaAdemás, el RO3210 es una opción confiable para aplicaciones que requieren una excelente gestión térmica.su compatibilidad con los procesos libres de plomo garantiza el cumplimiento medioambientalEn general, las propiedades excepcionales de RO3210 lo convierten en un material preferido en el campo de la electrónica avanzada y otras industrias que demandan materiales de alto rendimiento.
