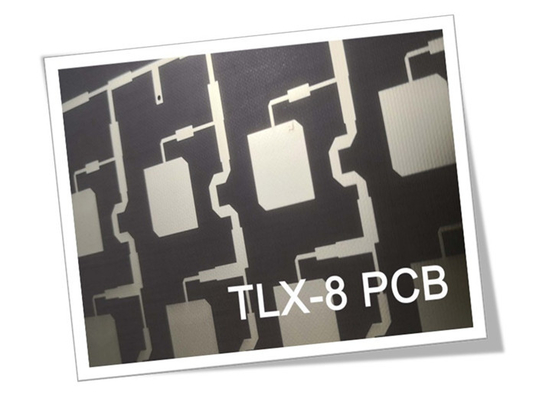

PTFE 1.6mm TLX-8 placas de circuito de PCB de amplio rango de temperatura

Introducción de nuestro recientemente enviado PCB rígido de 2 capas, puede satisfacer las necesidades eléctricas y construido con materiales de la más alta calidad para un rendimiento óptimo.

Construido con vidrio TLX-8 PTFE y procesado con un método libre de plomo, este PCB está construido para soportar un amplio rango de temperaturas, desde -40 °C hasta +85 °C,garantizar un funcionamiento fiable en diversos entornos.

El apilamiento de este PCB incluye capas de cobre terminadas de 35um en la parte superior e inferior, con un dieléctrico TLX-8 de 60 mil (1.524 mm) de espesor en el medio.Las dimensiones del tablero son de 137 mm x 70 mm para 1 PCS, con una tolerancia de +/- 0,15 mm.

Con un espacio mínimo de 8/7 milis y un tamaño mínimo de agujero de 0,4 mm, este PCB está construido para proporcionar capacidades de enrutamiento de alta densidad y precisión.Viene sin vías ciegas o enterradas., garantizando un proceso de montaje sencillo y eficiente.

El espesor del tablero terminado es de 1,6 mm, con un peso de cobre terminado de 1 onza (1,4 mil) en todas las capas y un espesor de recubrimiento de 1 mil.El acabado superficial de este PCB utiliza el nivel de soldadura por aire caliente (HASL), proporcionando una solución fiable y rentable.

Este PCB no tiene pantalla de seda ni máscara de soldadura en la parte superior o inferior, sin pantalla de seda en las almohadillas de soldadura, lo que lo convierte en una opción ideal para aquellos que prefieren un diseño simple y minimalista.El ensayo eléctrico 100% utilizado garantiza la calidad y fiabilidad de cada PCB.

Con 77 componentes y 123 almohadillas totales, incluyendo 92 almohadillas de agujero y 31 almohadillas SMT superiores, este PCB ofrece suficiente espacio para sus componentes y un alto nivel de flexibilidad en su diseño.También incluye 112 vías y 12 redes., ofreciendo una solución completa y fiable para sus necesidades eléctricas.

Este PCB utiliza Gerber RS-274-X como el tipo de obra de arte suministrada y está construido según el estándar IPC-Clase-2, lo que garantiza una fabricación de alta calidad y consistente.proporcionándole una solución fiable y accesible para sus necesidades de PCB.

Por qué el vidrio TLX-8 PTFE es el material ideal para PCB de alta frecuencia y alta temperatura

Las placas de circuito impreso (PCB) son componentes esenciales en la tecnología moderna, y la selección del material adecuado para ellas es crucial.Un material que ha ido ganando popularidad en los últimos años es el vidrio TLX-8 PTFEEn este artículo, exploraremos las propiedades, beneficios y aplicaciones del vidrio TLX-8 PTFE en PCB.

TLX-8 PTFE Glass es un material de PCB compuesto de politetrafluoroetileno (PTFE) y vidrio tejido.Tiene varias propiedades únicas que lo convierten en una excelente opción para PCB de alta frecuencia y alto rendimientoPor ejemplo, cuenta con una baja constante dieléctrica de 2,55 a 10 GHz, lo que minimiza la pérdida de señal y mejora la propagación de la señal.haciendo que sea estable en ambientes húmedosAdemás, el vidrio TLX-8 PTFE tiene propiedades mecánicas superiores, incluida una alta resistencia a la flexión y la tracción, un bajo coeficiente de expansión térmica (CTE), una alta resistencia a la descamación,y conductividad térmicaTambién tiene un índice de inflamabilidad de V-0.

El uso de vidrio de PTFE TLX-8 en PCB ofrece varias ventajas: en primer lugar, proporciona una gestión térmica óptima debido a su baja CTE y alta conductividad térmica.Esto lo convierte en una opción ideal para aplicaciones de alta temperaturaEn segundo lugar, tiene capacidades de enrutamiento de alta densidad y precisión, lo que permite diseños de PCB más complejos y compactos.hace que sea una solución rentableFinalmente, el vidrio TLX-8 PTFE tiene una alta resistencia a los productos químicos y los disolventes, lo que garantiza la durabilidad y longevidad del PCB.

Cuando se compara con otros materiales de PCB como FR-4 o Rogers, el vidrio TLX-8 PTFE tiene varias ventajas.Su baja constante dieléctrica y su mínima absorción de humedad lo convierten en una excelente opción para aplicaciones de alta frecuenciaAdemás, tiene propiedades mecánicas superiores, con una mayor resistencia a la flexión y a la tracción que el FR-4 o el Rogers.que lo hace más adecuado para aplicaciones de alta temperatura.

TLX-8 PTFE Glass tiene una amplia gama de aplicaciones en industrias que requieren PCB de alta frecuencia y alto rendimiento.dispositivos médicosEl proceso de fabricación de los PCB de vidrio TLX-8 PTFE es similar al de otros PCB,pero son necesarias técnicas específicas de manipulación y procesamiento debido a las propiedades únicas del material.

Para garantizar el rendimiento y la fiabilidad de los PCB de vidrio TLX-8 PTFE, se someten a pruebas rigurosas y control de calidad.resistencia a la flexión y a la tracciónLa resistencia de la cáscara y la calificación de inflamabilidad también se prueban para garantizar la seguridad y la durabilidad.

Los PCB de vidrio de PTFE TLX-8 son cada vez más populares en el mercado debido a su rendimiento y fiabilidad superiores.Están disponibles en todo el mundo y se pueden personalizar para satisfacer los requisitos de diseño específicosLos PCB de vidrio TLX-8 PTFE también son rentables en comparación con otros materiales de PCB de alto rendimiento, lo que los convierte en una opción atractiva para los fabricantes.

En conclusión, el vidrio TLX-8 PTFE es un material de PCB de alto rendimiento que ofrece varias ventajas sobre otros materiales.Sus propiedades únicas lo hacen ideal para aplicaciones de alta frecuencia y alta temperaturaLa demanda de PCB de alto rendimiento aumentará a medida que avance la tecnología.y TLX-8 PTFE Glass está listo para ser un jugador clave en el futuro de los PCBCon su rendimiento superior y fiabilidad, el vidrio TLX-8 PTFE es un material que vale la pena considerar para su próximo proyecto de PCB.
