Datos del producto:
|
| Alta luz: | Placa de circuito de PCB comercial,Blog de PCB impreso por RF,Placa de circuito impreso de RF TLF-35 |
||
|---|---|---|---|
La placa de circuito impreso Taconic TLF-35 RF es un producto hecho a medida que proporciona capacidades de alta frecuencia para una variedad de aplicaciones comerciales de microondas y radiofrecuencia.Con un espesor de 60 mil (1,524 mm) y chapado en oro por inmersión, la placa de circuito impreso TLF-35 está diseñada para proporcionar una excelente resistencia al pelado para cobre de 1/2 onza y 1 onza, lo cual es particularmente importante para fines de reelaboración.
Una de las características clave de la PCB TLF-35 es su tasa de absorción de humedad ultrabaja y su bajo factor de disipación, lo que minimiza el cambio de fase con la frecuencia.Además, el uso de telas tejidas en su diseño asegura que la PCB TLF-35 sea dimensionalmente estable.Los materiales base de la PCB TLF-35 exhiben una inflamabilidad de V-0 y se prueban de acuerdo con IPC-TM-650.
| TLF-35-xxxx-A VALORES TÍPICOS | |||||
| Propiedad | Método de prueba | Unidades | Valor | Unidades | Valor |
| Constante dieléctrica a 1,9 GHz | Mod. IPC-TM 650 2.5.5.5.1 | 3,50±0,05 | 3,50±0,05 | ||
| Factor de disipación a 1,9 GHz | Mod. IPC-TM 650 2.5.5.5.1 | 0.0016 | 0.0016 | ||
| Factor de disipación a 10 GHz | Mod. IPC-TM 650 2.5.5.5.1 | 0.0022 | 0.0022 | ||
| Absorción de agua | IPC-TM 650 2.6.2.1 | % | 0.03 | % | 0.03 |
| Resistencia al pelado (cobre de 1 oz) | IPC-TM 650 2.4.8 | Lbs./pulgada lineal | 10 | Mmm | 1.8 |
| Resistividad de volumen | IPC-TM 650 2.5.17.1 | Mohm.cm | 2,0x109 | Mohm.cm | 2,0x109 |
| Resistividad de superficie | IPC-TM 650 2.5.17.1 | mamá | 3,0x108 | mamá | 3,0x108 |
| Resistencia a la flexión a lo largo | IPC-TM 650 2.4.4 | psi | 13,000 | Mmm2 | 90 |
| Resistencia a la flexión en sentido transversal | IPC-TM 650 2.4.4 | psi | 13,000 | Mmm2 | 90 |
| Conductividad térmica | IPC-TM 650 2.4.50 | W/m/K | 0.37 | W/m/K | 0.37 |
| xy CTE(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 9-12 | ppm/℃ | 9-12 |
| z CET(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 80 | ppm/℃ | 80 |
| inflamabilidad | UL-94 | V-0 | V-0 | ||
La PCB TLF-35 tiene una constante dieléctrica baja de 3,5 +/-0,05 y un factor de disipación bajo de 0,002.Estas características lo convierten en una excelente opción para una variedad de aplicaciones, incluidos filtros, acopladores, divisores, combinadores, mezcladores, antenas, amplificadores de alta potencia, repetidores, componentes pasivos y escáneres médicos.
Además de sus capacidades de alta frecuencia, la PCB TLF-35 ofrece varios beneficios, incluido su bajo costo, excelente resistencia al pelado, factor de disipación excepcionalmente bajo, baja absorción de humedad y muy alta confiabilidad térmica.

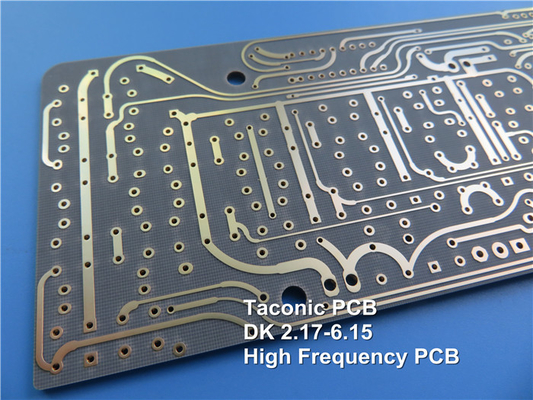

Es importante tener en cuenta que la imagen y los parámetros que se muestran son solo de referencia, ya que las placas de circuito impreso son productos hechos a medida.En general, la placa de circuito impreso RF Taconic TLF-35 es una opción ideal para aquellos que buscan una solución de bajo costo y alto rendimiento para sus aplicaciones de alta frecuencia.
