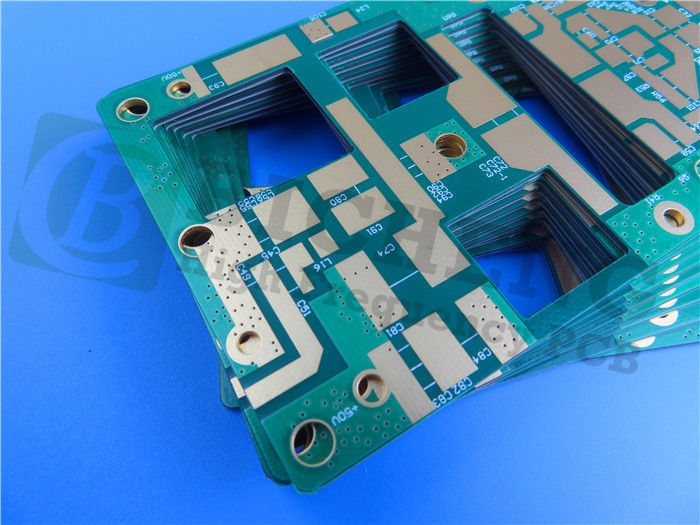

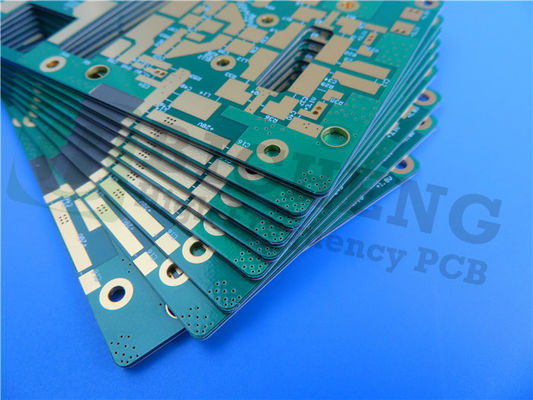

Rogers RT / Duroid 5880LZ PCB explorando el peso ligero y las capacidades
  • Nombre
  • Nombre

Rogers RT / Duroid 5880LZ PCB explorando el peso ligero y las capacidades

Detalles Información
Descripción del Producto
Información detallada
Resaltar:

El PBC de Rogers RT

,

Los laminados de PCB

,

Material compuesto del PWB de Rogers RT

Descripción del Producto

Las laminas de Rogers RT/duroid 5880LZ son los materiales compuestos que se llenan de PTFE. Se diseñan específicamente para el uso en la exigencia de usos de circuito de la tira-línea y de la microcinta. Estas laminas contienen un llenador único que dé lugar a una baja densidad de 1,4 gm/cm3, haciéndolos ligeros e ideales para los usos de alto rendimiento, peso-sensibles.



Los RT/duroid 5880LZ PCBs tienen una constante dieléctrica muy baja de 2,0 de disipación un factor bajo +/--0,04 y que se extiende de .0021 a .0027 en 10GHz. La constante dieléctrica es uniforme del panel al panel y de los restos constantes sobre una gama de frecuencia ancha. El factor de disipación bajo amplía la utilidad de estos PCBs a banda Ku y a antedicho.



Los usos típicos de las laminas de RT/duroid 5880LZ incluyen sistemas aerotransportados de la antena, redes ligeras de la alimentación, las antenas de radio digitales de punto a punto, y otros usos similares.



Rogers RT / Duroid 5880LZ PCB explorando el peso ligero y las capacidades 0



Propiedad Valor típico RT/duroid® 5880LZ Dirección Unidades Condición Método de prueba
Constante dieléctrica er, proceso 2,00 ± 0,04 Z   10 GHz/23°C IPC-TM-650, 2.5.5.5
Constante dieléctrica er, diseño 2,00 Z   8 gigahertz - 40 gigahertz Método de la longitud de la fase diferenciada
El factor de disipación, broncea Tipo: 0,0021 máximo: 0,0027 Z   10GHz/23°C IPC-TM-650, 2.5.5.5
Coeficiente termal de la constante dieléctrica, er +20 Z ppm/°C -50°C a 150°C 10GHz IPC-TM-650, 2.5.5.5
Resistencia de volumen X 1,74 10^7   Mohm•cm C-96/35/90 IPC-TM-650, 2.5.17.1
Resistencia superficial 2,08 X 10^6   Mohm C-96/35/90 IPC-TM-650, 2.5.17.1
Fuerza eléctrica 40   Kilovoltio D48/50 IPC-TM-650, 2.5.6
Estabilidad dimensional -0,38 X, Y %   IPC-TM-650, 2.4.39A
Absorción de la humedad 0,31   % 24 hours/23°C IPC-TM-650, 2.6.2.1
Conductividad termal 0,33 Z W/m/°K 80°C ASTM C518
Coeficiente de extensión termal 54, 47 40 X, Y Z ppm/°C 0 a 150°C IPC-TM-650, 2.4.41
Desgasificación
TML 0,01   %   ASTM E-595
CVCM 0,01
WVR 0,01
Densidad 1,4   gm/cm^3   ASTM D792
Cáscara de cobre >4,0   pli   IPC-TM-650, 2.4.8
Inflamabilidad Vo       UL 94
Proceso sin plomo compatible SÍ
