Material de placa de circuito impreso Rogers TMM10 para alta confiabilidad de agujeros PTH

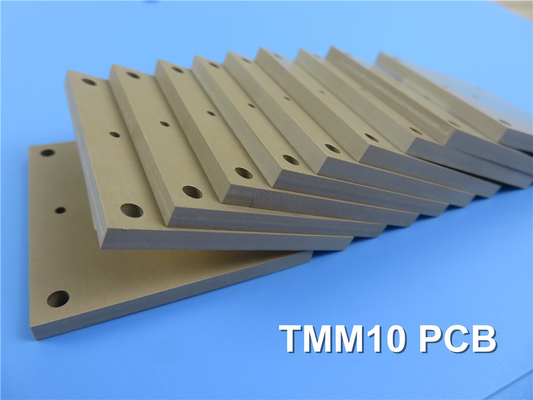

En este artículo, hablaré sobre la PCB TMM10, que es un tipo de material termoestable para microondas.El PCB Rogers TMM10 es un material compuesto hecho de cerámica y polímero termoestable que está diseñado para una alta confiabilidad de orificios PTH en aplicaciones de línea de banda y microbanda.Combina los beneficios del PTFE y los sustratos a base de cerámica, pero no está limitado por las mismas propiedades mecánicas y técnicas de producción.

Según la ficha técnica de TMM10, este material tiene una constante dieléctrica alta con un valor Dk de proceso de 9,2, lo que lo hace adecuado para dispositivos que requieren un tamaño de volumen pequeño, como filtros y acopladores.El factor de disipación es muy bajo, 0,0022 a 10 GHz.El coeficiente térmico de la constante dieléctrica (TCDk) también es deseable, ya que es inferior a |50|ppm/ºC.Esto lo hace ideal para su uso en aplicaciones que requieren que las placas se monten en entornos de temperatura muy variable, como la electrónica automotriz o las estaciones base 5G.

TMM10 tiene buena resistividad de volumen y superficie, y es capaz de soportar una temperatura de descomposición (Td) de hasta 425 ℃ (determinada por análisis termogravimétrico - TGA), que es una temperatura segura durante el ensamblaje de PCB.Su coeficiente de expansión térmica es similar al del cobre, lo que asegura que sus propiedades mecánicas resistan la fluencia y el flujo en frío.TMM10 es también una especie de placa de gestión térmica, con una conductividad térmica de 0,76 W/m/K.

La resistencia al pelado del cobre después de la tensión térmica es de 5,0 lbs/pulgada (0,9 N/mm).La resistencia a la flexión en la dirección de la máquina y en la dirección transversal es de 13,62 Kpsi y el módulo de flexión es de 1,79 Mpsi.La absorción de humedad para el material de 1,27 mm es del 0,09 % y del 0,2 % para el espesor de 3,18 mm.La gravedad específica es 2,77 y la capacidad calorífica específica es 0,74 J/g/K.TMM10 es compatible con procesos sin plomo.

Los PCB TMM10 están disponibles en una variedad de espesores, incluidos 20 mils, 30 mils, 50 mils y 60 mils.También están disponibles espesores más altos, como 200 mils, 300 mils y 500 mils.El tamaño máximo de PCB en materiales de alta frecuencia es de 400 mm por 500 mm, y los PCB TMM10 se pueden fabricar en diseños de una capa, doble capa, multicapa e híbridos.Las máscaras de soldadura en varios colores están disponibles internamente, y se puede usar una gama de recubrimientos protectores, que incluyen oro de inmersión, HASL, plata de inmersión y estaño de inmersión, así como OSP, ENEPIG y oro puro, para proteger las almohadillas SMD. .

Los materiales TMM10 son resistentes a los productos químicos de proceso, lo que reduce los daños durante el proceso de fabricación del circuito.No requieren un tratamiento con naftanato de sodio antes del recubrimiento electrolítico y la resina termoestable permite una unión de cables confiable.Las aplicaciones de las PCB TMM10 incluyen amplificadores de potencia y combinadores, filtros y acopladores, sistemas de comunicación por satélite, antenas de sistemas de posicionamiento global y antenas de parche.
