PWB PTFE-basado reforzado fibra de vidrio tejido de la microonda de Rogers DiClad 870 31mil 93mil 125mil

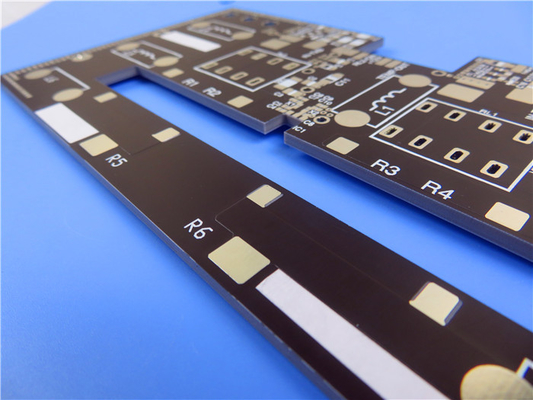

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Descripción general
DiClad 870 laminas es materiales compuestos tejidos de fiberglass/PTFE para el uso como substratos impresos de la placa de circuito. Con respecto a la fibra de vidrio no tejida reforzó las laminas PTFE-basadas de constantes dieléctricas comparables, el refuerzo tejido de la fibra de vidrio en DiClad 870 proporciona mayor estabilidad dimensional.
DiClad 870 laminas ofrece constantes dieléctricas más bajas (DK) y factores de disipación en un grueso similar como otras laminas en la serie de DiClad usando menos capas de fibra de vidrio tejida y un ratio más alto del contenido de PTFE.
Características y ventajas
1. Constante dieléctrica de 2,33 en 10GHz y 1 megaciclo
2. Factor de disipación de .0013 en 10GHz
3. La absorción de la humedad más baja entre PTFE basó compuestos
4. DK estable sobre una gama de frecuencia ancha asegurando la transición fácil del diseño y la capacidad de conversión a escala del diseño
5. DK baja apoya una línea anchuras más ancha para una pérdida de inserción más baja
6. El cobre hizo juego CTE en eje de X y de Y
7. Valor excelente de la desgasificación en el TML, CVCM y WVR.
8. Requisitos de las reuniones de UL94-V0
Nuestra capacidad del PWB (DiClad 870)
| Capacidad del PWB (DiClad 870) | |
| Material del PWB: | La fibra de vidrio tejida reforzó las laminas de PTFE |
| Designación: | DiClad 870 |
| Constante dieléctrica: | 2,3 |
| Cuenta de la capa: | PWB Sinlge-echado a un lado, PWB de doble cara, PWB de múltiples capas, PWB híbrido |
| Grueso dieléctrico: | 31mil (0.787m m), 93mil (2.286m m), 125mil (3.175m m) |
| Peso de cobre: | 1oz (los 35µm), 2oz (los 70µm) |
| Tamaño del PWB: | ≤400mm X 500m m |
| Máscara de la soldadura: | Etc. verde, negro, azul, rojo, amarillo. |
| Final superficial: | El oro de la inmersión, HASL, plata de la inmersión, lata de la inmersión, cobre desnudo, OSP, oro puro plateó etc…. |
Usos típicos
1. Comercial organizado - redes del arsenal
2. Antenas de radio de Digitaces
3. Filtros, acopladores, LNAs
4. Sistemas de dirección
5. Antenas de pequeñas pérdidas de la estación base
6. Redes de la alimentación del radar
Nuestras ventajas
1. Amplias gamas de materiales de alta frecuencia: Rogers, Taconic, el Wangling, Isola, Shengyi etc.
2. taller 16000㎡; capacidad de la salida 30000㎡ por mes; 8000 tipos de PWB por mes;
3. ISO9001, ISO14001, ISO13485, UL certificó la fábrica de fabricación;
4. Comprobación rápida de CADCAM y cita libre del PWB;
5. Más que los años 20+ de experiencia de alta frecuencia del PWB;
6. Método de envío diversificado: Fedex, DHL, TNT, el ccsme;
7. Ningún MOQ, bajo costo para los prototipos y pequeña cantidad de los funcionamientos;
8. Entrega a tiempo: el >98%; Tarifa de la denuncia del cliente: <1>
Apéndice: Hoja de datos de DiClad 870
| Propiedad | DiClad 870 | Condición | Método de prueba |
| Propiedades eléctricas | |||
| Constante dieléctrica @ 10 gigahertz | 2,33 | C23/50 | IPC TM-650 2.5.5.5 |
| Constante dieléctrica @ 1 megaciclo | 2,33 | C23/50 | IPC TM-650 2.5.5.3 |
| Factor de disipación @ 10 gigahertz | 0,0013 | C23/50 | IPC TM-650 2.5.5.5 |
| Factor de disipación @ 1 megaciclo | 0,0009 | C23/50 | IPC TM-650 2.5.5.3 |
| Coeficiente termal de Er (ppm/°C) | -161 | -10°C a +140°C | IPC TM-650 2.5.5.5 Adaptado |
| Resistencia de volumen (MΩ-cm) | 1,5 x 10 9 | C96/35/90 | IPC TM-650 2.5.17.1 |
| Resistencia superficial (MΩ) | 3,4 x 10 7 | C96/35/90 | IPC TM-650 2.5.17.1 |
| Resistencia de arco | >180 | D48/50 | ASTM D-495 |
| Avería dieléctrica (kilovoltios) | >45 | D48/50 | ASTM D-149 |
| Propiedades mecánicas | |||
| Fuerza de cáscara (pulgada de lbs.per) | 14 | Después de la tensión termal | IPC TM-650 2.4.8 |
| Módulo extensible (kpsi) | 485 (DOCTOR EN MEDICINA), 346 (CD) | , 23°C | ASTM D-638 |
| Resistencia a la tensión (kpsi) | 14,9 (DOCTOR EN MEDICINA), 11,2 (CD) | , 23°C | ASTM D-882 |
| Módulo compresivo (kpsi) | 327 | , 23°C | ASTM D-695 |
| Módulo flexural (kpsi) | 437 | , 23°C | ASTM D-790 |
| Propiedades termales | |||
| Coeficiente de extensión termal (ppm/°C) X AXIS Y AXIS Z AXIS | 17 29 217 | 0°C a 100°C | Analizador termomecánico de IPC TM-650 2.4.24 Mettler 3000 |
| Conductividad termal (W/mK) | 0,257 | 100°C | ASTM E-1225 |
| UL de la inflamabilidad | Requisitos de las reuniones de UL94-V0 | C48/23/50, E24/125 | La vertical de la UL 94 quema IPC TM-650 2.3.10 |
| Propiedades físicas | |||
| Densidad (g/cm3) | 2,26 | , 23°C | Método A de ASTM D-792 |
| Absorción de agua (%) | 0,02 | E1/105 + D24/23 | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
| La pérdida total total de la desgasificación (%) recogió el condensado visible condensable volátil del recobro del vapor de agua del material (%) (%) (el ±) | 0,02 0,00 0,01 NO | 125°C, ≤ 10-6 torres | Máximo 0,10% del máximo 1,00% de la NASA SP-R-0022A |
