Placa PCB Taconic de alta frecuencia RF-60A 1oz 25mil Cobre desnudo
  • Nombre

Placa PCB Taconic de alta frecuencia RF-60A 1oz 25mil Cobre desnudo

Cuota De Producción: PC 1
Precio: USD9.99-99.99
Embalaje Estándar: Vacío bags+Cartons
Período De Entrega: 8-9 días laborables
Método De Pago: T/T
Capacidad De Suministro: 5000PCS por mes
Detalles Información
Descripción del Producto
Información detallada
Lugar de origen
Porcelana
Nombre de la marca
Bicheng
Certificación
UL, ISO9001, IATF16949
Número de modelo
BIC-4.V1.0
materia prima:
RF-60A
Grueso:
25mil
tamaño de placa de circuito impreso:
12'x18', 18'x24'...
Superficie:
cobre desnudo
Resaltar:

Tablero PCB de cobre desnudo

,

PCB Taconic de 1 oz

,

PCB Taconic RF-60A

Descripción del Producto

PWB desnudo de alta frecuencia del cobre del PWB RF-60A 1oz 25mil



El vidrio tejido que refuerza en RF-60A asegura estabilidad tridimensional superior y aumenta fuerza flexural. Debido a su extensión limitada de Z-AXIS, puede ser plateado confiablemente a través de los agujeros en ajustes extremadamente calientes. Es el alto producto óptimo de DK para los usos que necesitan tamaño y el peso disminuidos del circuito, con una constante dieléctrica de áspero 6,15. Es una gran opción para el RF circula debido al factor de pérdida eléctrico bajo.

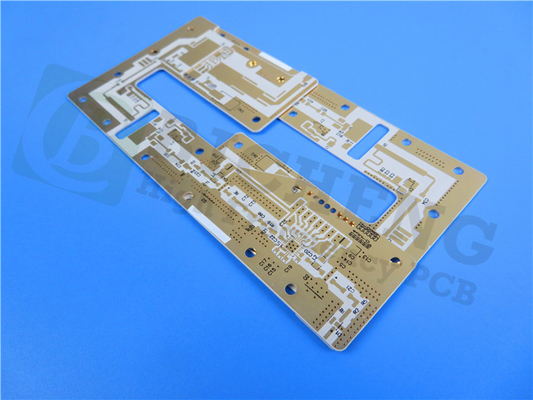

Placa PCB Taconic de alta frecuencia RF-60A 1oz 25mil Cobre desnudo 0



Usos típicos:

Amplificadores de potencia

Filtros y acopladores

Componentes pasivos

Antenas



Hoja de datos de RF-60A Taconic

Propiedad Método de prueba Unidad Valor Unidad Valor
DK @ 10 gigahertz IPC-650 2.5.5.6   6,15   6,15
Df @ 10 gigahertz IPC-650 2.5.5.5 .1   0,0038   0,0038
Absorción de la humedad IPC-650 2.6.2.1 % 0,02 % 0,02
Avería dieléctrica IPC-650 2.5.6 kilovoltio 53 kilovoltio 53
Fuerza dieléctrica ASTM D 149 V/mil 880 kV/mm 35
Resistencia de volumen IPC-650 2.5.17.1 (después de humedad) Mohm/cm 9,0 x 108 Mohm/cm 9,0 x 108
Resistencia superficial IPC-650 2.5.17.1 (después de humedad) Mohm 2,28 x 108 Mohm 2,28 x 108
Resistencia de arco IPC-650 2.5.1 Segundos 193 Segundos 193
Fuerza flexural (Doctor en Medicina) ASTM D 790 PSI 18.300 N/mm2 126,2
Fuerza flexural (CD) ASTM D 790 PSI 14.600 N/mm2 100,7
Resistencia a la tensión (Doctor en Medicina) ASTM D 3039 PSI 19.500 N/mm2 134,4
Resistencia a la tensión (CD) ASTM D 3039 PSI 16.300 N/mm2 112,4
Módulo de Young ASTM D 3039 kpsi 1.590 N/mm2 11.000
El ratio de Poisson ASTM D 3039   0,068 N/mm2 0,068
Módulo compresivo ASTM D 695 (23°C) kpsi 338   2.330
Fuerza de cáscara (1 onza. ED) Sec de IPC-650 2.4.8. 5.2.2 (tensión termal) lbs/in 8 N/mm 1,4
Estabilidad dimensional (Doctor en Medicina) Sec de IPC-650 2.4.39. 5,4 (después de que cueza) mils/in 0,68 mm/M 0,68
Estabilidad dimensional (CD) Sec de IPC-650 2.4.39. 5,4 (después de que cueza) mils/in 1,05 mm/M 1,05
Densidad (gravedad específica) ASTM D 792 g/cm3 2,79 g/cm3 2,79
Conductividad termal ASTM F 433 W/M*K 0,4 W/M*K 0,4
CTE (eje de X) ASTM D 3386 (- 30°C - 125°C) ppm/°C 9 ppm/°C 9
CTE (eje de Y) ASTM D 3386 (- 30°C - 125°C) ppm/°C 8 ppm/°C 8
CTE (eje de Z) ASTM D 3386 (- 30°C - 125°C) ppm/°C 69 ppm/°C 69
Desgasificación (% de los TML) ASTM E 595* % 0,02 % 0,02
Desgasificación (% de CVCM) ASTM E 595* % 0,00 % 0,00
Desgasificación (% de WVR) ASTM E 595* % 0,01 % 0,01
Grado de la inflamabilidad UL 94   V-0   V-0
