El doble de múltiples capas del tablero 10mil del PWB de RT5880LZ Rogers echó a un lado
  • Nombre
  • Nombre

El doble de múltiples capas del tablero 10mil del PWB de RT5880LZ Rogers echó a un lado

Cuota De Producción: 1pcs
Precio: USD9.99-99.99
Embalaje Estándar: Vacío bags+Cartons
Período De Entrega: 8-9 días laborables
Método De Pago: T/T
Capacidad De Suministro: 5000pcs por mes
Detalles Información
Descripción del Producto
Información detallada
Lugar de origen
China
Nombre de la marca
Bicheng
Certificación
UL, ISO9001, IATF16949
Número de modelo
BIC-191.V1.0
Materia prima:
Compuestos únicos de PTFE
Cuenta de la capa:
PWB echado a un lado doble, PWB de múltiples capas, PWB híbrido
Grueso del PWB:
10mil (0.254m m), 20mil (0.508m m), 50mil (1.270m m), 100mil (2.540m m)
Tamaño del PWB:
≤400 mm X 500 mm
Máscara de la soldadura:
Etc. verde, negro, azul, amarillo, rojo.
Peso de cobre:
0.5oz (17 µm), 1oz (los 35µm)
Final superficial:
El cobre desnudo, HASL, ENIG, plata de la inmersión, lata de la inmersión, OSP, oro puro plateó etc…
Resaltar:

10mil Rogers Circuit Board

,

Rogers Printed Circuit Board de múltiples capas

,

Tablero del PWB de RT5880LZ Rogers

Descripción del Producto



PWB de alta frecuencia 10mil 20mil 50mil de Rogers RT/duroid 5880LZ y PWB de 100mil RT5880LZ

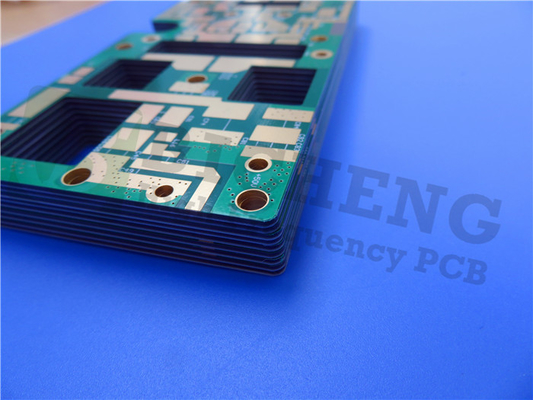

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)



Las laminas de Rogers RT/duroid 5880LZ son los compuestos únicos de PTFE, que se diseñan para exigir usos de circuito del stripline y de la microcinta. Los resultados únicos del llenador en una baja densidad, un material ligero para el alto rendimiento y usos sensibles del peso.



La constante dieléctrica muy baja es uniforme del panel al panel y es constante sobre una gama de frecuencia ancha. Su factor de disipación bajo amplía la utilidad a banda Ku y a antedicho.



Características:

1. La constante dieléctrica más baja de 2,00 +/- 0,04

2. Factor de disipación bajo que se extiende de .0021 a .0027 en 10GHz

3. Coeficiente bajo de Z-AXIS de extensión termal en 40 ppm/°C

4. Densidad ligera/baja de 1,4 gm/cm sq.

5. Propiedades eléctricas uniformes sobre una gama de frecuencia ancha

6. Resistente a todos los solventes y reactivo, caliente o frío, usados normalmente en la aguafuerte o la galjanoplastia



Algunos usos típicos:

1. Sistema aerotransportado de la antena

2. Redes ligeras de la alimentación

3. Sistemas militares del radar

4. Sistemas de dirección de misil

5. Antenas de radio digitales de punto a punto



El doble de múltiples capas del tablero 10mil del PWB de RT5880LZ Rogers echó a un lado 0



Nuestra capacidad del PWB (RT/duroid 5880LZ)

Material del PWB: Compuestos únicos de PTFE
Designación: RT/Duroid 5880LZ
Constante dieléctrica: 2
Factor de disipación 0,0021 10GHz
Cuenta de la capa: PWB echado a un lado doble, PWB de múltiples capas, PWB híbrido
Peso de cobre: 0.5oz (17 µm), 1oz (los 35µm)
Grueso laminado: 10mil (0.254m m), 20mil (0.508m m), 50mil (1.270m m), 100mil (2.540m m)
Tamaño del PWB: ≤400mm X 500m m
Máscara de la soldadura: Etc. verde, negro, azul, amarillo, rojo.
Final superficial: El cobre desnudo, HASL, ENIG, plata de la inmersión, lata de la inmersión, OSP, oro puro plateó etc….



Valor típico de RT/duroid 5880LZ

Propiedad Valor típico RT/duroid® 5880LZ Dirección Unidades Condición Método de prueba
Constante dieléctrica er, proceso 2,00 ± 0,04 Z   10 GHz/23°C IPC-TM-650, 2.5.5.5
Constante dieléctrica er, diseño 2,00 Z   8 gigahertz - 40 gigahertz Método de la longitud de la fase diferenciada
El factor de disipación, broncea Tipo: 0,0021 máximo: 0,0027 Z   10GHz/23°C IPC-TM-650, 2.5.5.5
Coeficiente termal de la constante dieléctrica, er +20 Z ppm/°C -50°C a 150°C 10GHz IPC-TM-650, 2.5.5.5
Resistencia de volumen X 1,74 10^7   Mohm•cm C-96/35/90 IPC-TM-650, 2.5.17.1
Resistencia superficial 2,08 X 10^6   Mohm C-96/35/90 IPC-TM-650, 2.5.17.1
Fuerza eléctrica 40   Kilovoltio D48/50 IPC-TM-650, 2.5.6
Estabilidad dimensional -0,38 X, Y %   IPC-TM-650, 2.4.39A
Absorción de la humedad 0,31   % 24 hours/23°C IPC-TM-650, 2.6.2.1
Conductividad termal 0,33 Z W/m/°K 80°C ASTM C518
Coeficiente de extensión termal 54, 47 40 X, Y Z ppm/°C 0 a 150°C IPC-TM-650, 2.4.41
Desgasificación
TML 0,01   %   ASTM E-595
CVCM 0,01
WVR 0,01
Densidad 1,4   gm/cm^3   ASTM D792
Cáscara de cobre >4,0   pli   IPC-TM-650, 2.4.8
Inflamabilidad Vo       UL 94
Proceso sin plomo compatible SÍ



El doble de múltiples capas del tablero 10mil del PWB de RT5880LZ Rogers echó a un lado 1
