PCB híbrido Laminado de cerámica orgánica RF-35 Taconic PCB 30mil 60mil

Cuota De Producción:	1pcs
Precio:	USD9.99-99.99
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000pcs por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-171.V1.0

Material de base:

Fibra de vidrio de cerámica de PTFE

Recuento de capas:

Doble capa, multicapa, PCB híbrido

espesor de placa de circuito impreso:

10 mil (0,254 mm); 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)

tamaño de placa de circuito impreso:

≤400 mm X 500 mm

Máscara para soldar:

Verde, negro, azul, amarillo, rojo, etc.

peso de cobre:

17 µm (0,5 oz), 35 µm (1 oz), 70 µm (2 oz)

Acabado de la superficie:

Cobre desnudo, HASL, ENIG, plata de inmersión, estaño de inmersión, OSP, etc.

Resaltar:

PWB Taconic de 60mil RF

PWB Taconic híbrido del RF

PWB Taconic de la lamina de cerámica orgánica

Descripción del Producto

PCB RF-35 Taconic de alta frecuencia con DK 3.5 Tg 315℃PCB RF de 10 mil 20 mil 30 mil 60 mil

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son solo para referencia)

RF-35 es un material laminado de cerámica orgánica de la familia de productos Taconic ORCER (Cerámica orgánica).Se basa en refuerzo de vidrio tejido.RF-35 es el resultado de la experiencia de Taconic tanto en la tecnología de relleno de cerámica como en la fibra de vidrio de politetrafluoruro (PTFE) recubierta.

RF-35 es la mejor opción para aplicaciones comerciales de radiofrecuencia y microondas de bajo costo y alto volumen. para reelaboración.

La Tg de RF-35 supera los 315 ℃.Su tasa de absorción de humedad ultrabaja y su bajo factor de disipación minimizan el cambio de fase con la frecuencia.RF-35 usó telas tejidas en el diseño para dar como resultado una dimensión estable.Los laminados generalmente se revisten ordenadamente en un lado o en ambos lados con 1/2, 1 y 2 onzas de cobre electrodepositado, respectivamente.

Por lo tanto, nos beneficiamos de su bajo costo, excelente resistencia al pelado, factor de disipación excepcionalmente bajo, baja absorción de humedad y mayor suavidad de la superficie.

Aplicaciones

amplificadores de potencia

Filtros y Acopladores

Componentes pasivos

Nuestra capacidad de PCB (RF-35)

Material de placa de circuito impreso:	Fibra de vidrio de cerámica de PTFE
Designacion:	RF-35
Constante dieléctrica:	3.5
Factor de disipación	0.0018
Número de capas:	Doble capa, multicapa, PCB híbrido
Peso de cobre:	17 µm (0,5 oz), 35 µm (1 oz), 70 µm (2 oz)
Grosor de placa de circuito impreso:	10 mil (0,254 mm);20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
Grosor de placa de circuito impreso:
Tamaño de placa de circuito impreso:	≤400 mm X 500 mm
Máscara para soldar:	Verde, negro, azul, amarillo, rojo, etc.
Acabado de la superficie:	Cobre desnudo, HASL, ENIG, plata de inmersión, estaño de inmersión, OSP, etc.

Valor típico de RF-35

Propiedad	Método de prueba	Unidad	Valor	Unidad	Valor
Constante dieléctrica a 1,9 GHz	IPC-TM 650 2.5.5		3.5		3.5
Factor de disipación a 1,9 GHz	IPC-TM 650 2.5.5		0.0018		0.0018
Absorción de humedad (.060")	IPC-TM 650 2.6.2.1	%	0.02	%	0.02
Resistencia al pelado (1/2 oz. de cobre)	IPC-TM 650 2.4.8	lbs./pulgada lineal	>8.0	N/mm	>1.5
Resistencia al pelado (1 oz. de cobre)	IPC-TM 650 2.4.8	lbs./pulgada lineal	>10.0	N/mm	>1.8
Ruptura dieléctrica	IPC-TM 650 2.5.6	kV	41	kV	41
Resistividad de volumen	IPC-TM 650 2.5.17.1	Mohm/cm	1,26x109	Mohm/cm	1,26x109
Resistividad de superficie	IPC-TM 650 2.5.17.1	mamá	1,46x108	mamá	1,46x108
Resistencia al arco	IPC TM 650 2.5.1	segundos	>180	segundos	>180
Resistencia a la flexión a lo largo	ASTM D 790	psi	>22,000	N/mm2	>152
Resistencia a la flexión en sentido transversal	ASTM D 790	psi	>18,000	N/mm2	>124
Conductividad térmica	ASTM F 433	W/m/K	0.24	W/m/K	0.24
Resistencia a la tracción a lo largo	ASTM D 638	psi	27,000	N/mm2	187
Resistencia a la tracción en sentido transversal	ASTM D 638	psi	21,000	N/mm2	145
Estabilidad dimensional a lo largo	IPC-TM 650 2.4.39	en en	0.00004	mm/mm	0.00004
Estabilidad dimensional transversal	IPC-TM 650 2.4.39	en en	-0.0001	mm/mm	-0.0001
xy CTE	ASTM D 3386 (TMA)	ppm/ºC	19-24	ppm/ºC	19-24
z CET	ASTM D 3386 (TMA)	ppm/ºC	64	ppm/ºC	64
inflamabilidad	UL-94		V-0		V-0
Dureza	Escala Rockwell M		34		34

Escribe		Dk
TLY-5A		2.17
TLY-5		2.20
TLY-3		2.33
TLT-0	TLX-0	2.45
TLT-9	TLX-9	2.50
TLT-8	TLX-8	2.55
TLT-7	TLX-7	2.60
TLT-6	TLX-6	2.65
TLE-95		2.95
TLC-27		2.75
TLC-30		3.00
TLC-32		3.20
RF-30		3.00
RF-35	RF-35P	3.50
RF-60		6.15
CER-10		10

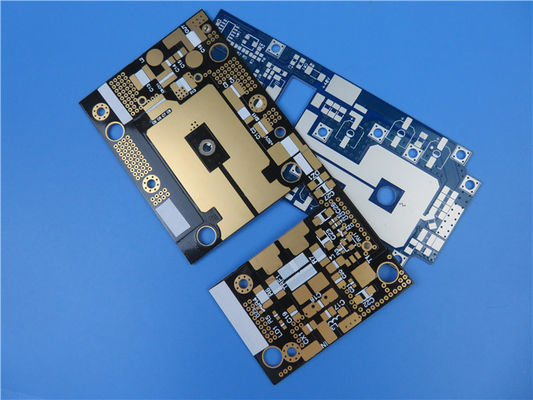

PCB híbrido Laminado de cerámica orgánica RF-35 Taconic PCB 30mil 60mil 0
