PWB Taconic doble del PWB 20mil de la capa RF-35A2 con oro de la inmersión

Cuota De Producción:	1pcs
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000pcs por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-168.V1.0

Materia prima:

Fibra de vidrio de cerámica de PTFE

cuenta de la capa:

Doble capa, multicapa, PCB híbrido

Grueso del PWB:

10 mil (0,254 mm); 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)

Tamaño del PWB:

≤400 mm X 500 mm

Máscara de la soldadura:

Etc. verde, negro, azul, amarillo, rojo.

Peso de cobre:

0.5oz (17 µm), 1oz (los 35µm)

Final superficial:

Cobre desnudo, HASL, ENIG, plata de la inmersión, lata de Immersoin, OSP etc….

Resaltar:

Tablero de cerámica del PWB de la fibra de vidrio de PTFE

tablero del PWB de la fibra de vidrio 20mil

Tablero del PWB de la fibra de vidrio de los amplificadores de potencia

Descripción del Producto

Taconic RF-35A2 PCB 20 mil (0,508 mm) 30 mil (0,762 mm) 60 mil (1,524 mm) Con máscara de inmersión dorada Inmersión plateada y azul

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son solo para referencia)

El sustrato RF-35A2 de Taconic está diseñado para tener un contenido de fibra de vidrio ultrabajo para lograr las mejores propiedades de pérdida de inserción de su clase y la constante dieléctrica uniforme de 3,5 +/-0,05 en todo el laminado.Es un tipo de material amplificador de potencia de pérdida ultra baja.

La dispersión uniforme de la cerámica en todo el laminado produce un coeficiente de expansión térmica X e Y extremadamente bajo.El bajo módulo y los bajos valores XY CTE hacen del RF-35A2 un material atractivo para portadores de chips en la tecnología de montaje en superficie.

El RF-35A2 se fabrica con un proceso patentado de varios pasos con un excelente rendimiento dieléctrico y una excelente adherencia al pelado del cobre. El bajo factor de disipación de 0,0015 a 10 GHz permite la máxima transferencia de potencia, lo que genera una baja generación de calor.

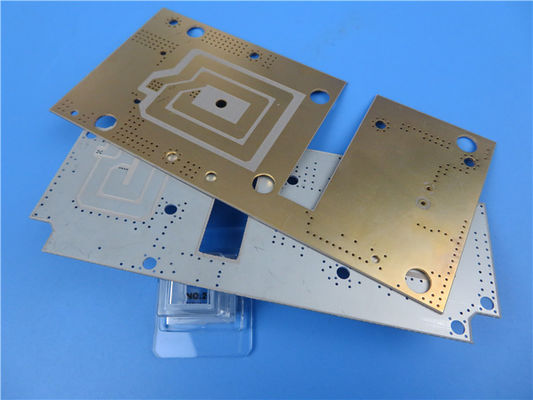

PWB Taconic doble del PWB 20mil de la capa RF-35A2 con oro de la inmersión 0

Beneficios:

- El material tiene propiedades de baja pérdida, lo que significa que no disipa mucha energía en forma de calor y puede mantener una alta integridad de la señal.

- La tolerancia DK de +/- 0,05 garantiza que el material mantenga un rendimiento eléctrico constante, lo cual es importante para las aplicaciones de comunicación de alta velocidad.

- El DK homogéneo significa que el material tiene propiedades eléctricas uniformes en todas partes, lo que puede ayudar a reducir la distorsión de la señal y mejorar el rendimiento eléctrico.

- La excelente resistencia al pelado significa que el material puede mantener una fuerte adhesión entre capas, lo cual es importante para mantener la integridad y confiabilidad de la PCB.

- La baja absorción de humedad significa que es menos probable que el material se vea afectado por los cambios de humedad o temperatura, lo que puede ayudar a mantener el rendimiento eléctrico y evitar daños en la PCB.

Nuestra capacidad de PCB (RF-35A2)

Material de placa de circuito impreso:	Fibra de vidrio de cerámica de PTFE
Designación:	RF-35A2
Constante dieléctrica:	3.15
Factor de disipación	0.0015
Número de capas:	Doble capa, multicapa, PCB híbrido
Peso de cobre:	17 µm (0,5 oz), 35 µm (1 oz)
Grosor de placa de circuito impreso:	10 mil (0,254 mm);20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
Grosor de placa de circuito impreso:
Tamaño de placa de circuito impreso:	≤400 mm X 500 mm
Máscara para soldar:	Verde, negro, azul, amarillo, rojo, etc.
Acabado de la superficie:	Cobre desnudo, HASL, ENIG, plata de inmersión, estaño de inmersión, OSP, etc.

Las aplicaciones son amplificadores de potencia, filtros/acopladores, componentes pasivos digitales de alta velocidad, antenas inalámbricas, etc.

Valores típicos de RF-35A2

Valores típicos de RF-35A2
Propiedad	Método de prueba	Unidad	Valor	Unidad	Valor
Dk a 10 GHz	IPC-650 2.5.5.5.1(Modificado)		3.5		3.5
Df a 10 GHz	IPC-650 2.5.5.5.1(Modificado)		0.0015		0.0015
Absorción de humedad	IPC-650 2.6.2.1	%	0.03	%	0.03
Ruptura dieléctrica	IPC-650 2.5.6/ASTM D 149	kV	59	kV	59
Resistencia dieléctrica	ASTM D 149	V/mil	1000	V/mm	39,370
Resistividad de volumen	IPC-650 2.5.17.1 seg.5.2.1(Condición de humedad)	Mohm/cm	10^9	Mohm/cm	10^9
Resistividad de superficie	IPC-650 2.5.17.1 seg.5.2.1(Condición de humedad)	mamá	10^8	mamá	10^8
Resistencia al arco	IPC-650 2.5.1	Segundos	242	Segundos	242
Fuerza flexible(MARYLAND)	IPC-650 2.4.4	kpsi	24	N/mm²	165
Fuerza flexible(CD)	IPC-650 2.4.4	kpsi	15	N/mm²	103
Resistencia a la tracción(MARYLAND)	ASTM D 3039	psi	16,800	N/mm²	116
Resistencia a la tracción(CD)	ASTM D 3039	psi	11,000	N/mm²	75.8
El módulo de Young(MARYLAND)	ASTM D 3039	psi	106	N/mm²	8,343
El módulo de Young(CD)	ASTM D 3039	psi	106	N/mm²	7,171
El coeficiente de Poisson(MARYLAND)	ASTM D 3039		0.14		0.14
El coeficiente de Poisson(CD)	ASTM D 3039		0.1		0.1
tensión en el descanso(MARYLAND)	ASTM D 3039	%	1.6	%	1.6
tensión en el descanso(CD)	ASTM D 3039	%	1.4	%	1.4
Módulo de compresión (eje Z)	ASTM D 695(23°C)	kpsi	385	N/mm²	2,650
Fuerza de pelado(1 onza de VLP)	IPC-650 2.4.8(Estrés termal)	libras/pulgadas	12	N/mm	2.1
Fuerza de pelado(1 onza de VLP)	IPC-650 2.4.8.3 (150°C )(Temperatura elevada)	libras/pulgadas	14	N/mm	2.5
Fuerza de pelado(1 onza de VLP)	IPC-650 2.4.8 seg.5.2.3(Químicos de proceso)	libras/pulgadas	11	N/mm	2
Densidad(Gravedad específica)		gramos/cm³	2.28	gramos/cm³	2.28
Calor especifico	ASTM E 1269 (DSC)(100°C)	J/g/K	0.99	J/g/K	0.99
Conductividad térmica	ASTM F 433	W/M*K	0.29	W/M*K	0.29
Td	IPC-650 2.4.24.6 2% Pérdida de peso	°C	528	°C	528
Td	IPC-650 2.4.24.65% de pérdida de peso	°C	547	°C	547
CET (x)	IPC-650 2.4.41 (>RT - 125°C)	ppm/°C	10	ppm/°C	10
CET (año)	IPC-650 2.4.41(>RT - 125°C)	ppm/°C	13	ppm/°C	13
CET (z)	IPC-650 2.4.41(>RT - 125°C)	ppm/°C	108	ppm/°C	108

PWB Taconic doble del PWB 20mil de la capa RF-35A2 con oro de la inmersión 1
