Datos del producto:
Pago y Envío Términos:
|
| Materia prima: | Fibra de vidrio tejida ligera | Cuenta de la capa: | 1 capa, 2 capas, 4 capas. |
|---|---|---|---|
| Grueso del PWB: | 0.2m m, 0.3m m, 0.6m m, 0.8m m, 1.6m m | Tamaño del PWB: | ≤400mm X 500m m |
| Peso de cobre: | 0.5 oz, 1 oz, 2 oz | Final superficial: | Cobre desnudo, HASL, ENIG, lata etc. de la inmersión. |
| Resaltar: | PWB de alta frecuencia Taconic,PWB Taconic tejido ligero de la fibra de vidrio,PWB de alta frecuencia de la capa de TLY-3FF |
||

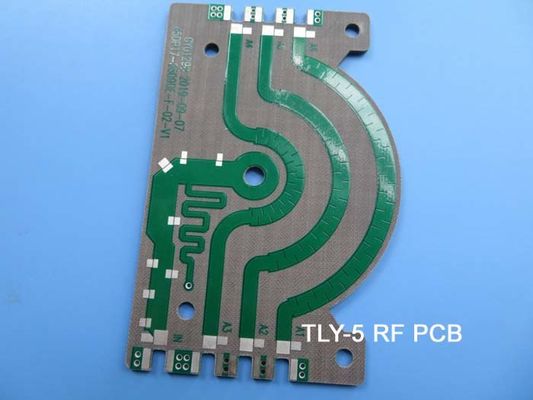

PWB de alta frecuencia Taconic de TLY con la capa de TLY-5, de TLY-5-L, de TLY-3, de TLY-3FF con HASL, el oro de la inmersión, OSP y lata
(los PWB son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Hola todo el mundo,
Hoy, estamos hablando del PWB el de alta frecuencia empleado el material de TLY.
Las laminas de TLY se fabrican con fibra de vidrio tejida muy ligera, que son de Taconic Company. Son más dimensional estables que la fibra tajada reforzó compuestos de PTFE. Puesto que son más mecánicamente estables, es conveniente para la fabricación en grandes cantidades.
El factor de disipación bajo permite el despliegue acertado para los usos automotrices del radar diseñados en 77 gigahertz así como otras antenas en frecuencias de la onda de milímetro.
Nos beneficiamos de sus ventajas siguientes:
1. Dimensional estable:
La fabricación en grandes cantidades llega a ser posible.
2. El DF más bajo
En la gama baja de la constante dieléctrica, el factor de disipación es aproximadamente 0,0009 en 10 gigahertz.
3. Absorción de la humedad baja
Puede trabajar en el ambiente severo.
4. Alta fuerza de cáscara de cobre
Es altos hasta 2,32, dimensional estable.
5. DK uniforme y constante
Para la mayoría de los gruesos, la constante dieléctrica se puede especificar dondequiera dentro de esta gama con una tolerancia de +/--0,02
Los usos típicos incluyen:
Comunicaciones celulares
Amplificadores de potencia, filtros, acopladores
Espacio aéreo, aviónica
Organizado - antenas de arsenal
Hay 6 miembros en familia de TLY. Tenemos acción para TLY-5. Otros se compran según el requisito de los clientes.
| Capacidad del PWB | |
| Material del PWB: | Fibra de vidrio tejida ligera |
| Familia de TLY (constante dieléctrica ±0.02) | TLY-5A (DK=2.17) |
| TLY-5A-L (DK=2.17) | |
| TLY-5 (DK=2.20) | |
| TLY-5-L (DK=2.20) | |
| TLY-3 (DK=2.33) | |
| TLY-3FF (DK=2.33) | |
| Cuenta de la capa: | 1 capa, 2 capas, 4 capas. |
| Peso de cobre: | 0.5oz, 1oz, 2oz |
| Grueso del PWB: | 0.2m m, 0.3m m, 0.6m m, |
| 0.8m m, 1.6m m | |
| Tamaño del PWB: | ≤400mm X 500m m |
| Final superficial: | Cobre desnudo, HASL, ENIG, lata etc. de la inmersión. |
Bicheng se especializa en proveer de usted el prototipo, pequeños lotes y servicio de la producción en masa.
Si usted tiene cualesquiera preguntas, no dude en entrarnos en contacto con por favor.
Gracias por su lectura.
Apéndice: Valores típicos de TLY
| VALORES TÍPICOS DE TLY | |||||
| Propiedad | Método de prueba | Unidad | Valor | Unidad | Valor |
| DK en 10 gigahertz | IPC-650 2.5.5.5 | 2,2 | 2,2 | ||
| Df en 10 gigahertz | IPC-650 2.5.5.5 | 0,0009 | 0,0009 | ||
| Absorción de la humedad | IPC-650 2.6.2.1 | % | 0,02 | % | 0,02 |
| Avería dieléctrica | IPC-650 2.5.6 | kilovoltio | >45 | kilovoltio | >45 |
| Fuerza dieléctrica | ASTM D 149 | V/mil | 2.693 | V/mil | 106.023 |
| Resistencia de volumen | IPC-650 2.5.17.1 (después de temporeros elevados.) | Mohms/cm | 1010 | Mohms/cm | 1010 |
| Resistencia de volumen | IPC-650 2.5.17.1 (después de humedad) | Mohms/cm | 1010 | Mohms/cm | 109 |
| Resistencia superficial | IPC-650 2.5.17.1 (después de temporeros elevados.) | Mohms | 108 | Mohms | 108 |
| Resistencia superficial | IPC-650 2.5.17.1 (después de humedad) | Mohms | 108 | Mohms | 108 |
| Flex Strength (Doctor en Medicina) | IPC-650 2.4.4 | PSI | 14.057 | N/mm2 | 96,91 |
| Flex Strength (CD) | IPC-650 2.4.4 | PSI | 12.955 | N/mm2 | 89,32 |
| Cáscara Stength (cobre del ½ oz.ed) | IPC-650 2.4.8 | Ibs. /inch | 11 | N/mm | 1,96 |
| Cáscara Stength (1 cobre oz.CL1) | IPC-650 2.4.8 | Ibs. /inch | 16 | N/mm | 2,86 |
| Cáscara Stength (cobre .CV1 de 1 onza.) | IPC-650 2.4.8 | Ibs. /inch | 17 | N/mm | 3,04 |
| Cáscara Stength | IPC-650 2.4.8 (después de temporeros elevados.) | Ibs. /inch | 13 | N/mm | 2,32 |
| Módulo de Young (Doctor en Medicina) | ASTM D 3039/IPC-650 2.4.19 | PSI | 1,4 x 106 | N/mm2 | 9,65 x 103 |
| El ratio de Poisson (Doctor en Medicina) | ASTM D 3039/IPC-650 2.4.19 | 0,21 | 0,21 | ||
| Conductividad termal | ASTM F 433 | W/M*K | 0,22 | W/M*K | 0,22 |
| Estabilidad dimensional (Doctor en Medicina, 10mil) | IPC-650 2.4.39 (tensión bake&thermal de avg.after) | milipulgadas/pulgada | -0,038 | -0,038 | |
| Estabilidad dimensional (CD, 10mil) | IPC-650 2.4.39 (tensión bake&thermal de avg.after) | milipulgadas/pulgada | -0,031 | -0,031 | |
| Densidad (gravedad específica) | ASTM D 792 | g/cm3 | 2,19 | g/cm3 | 2,19 |
| CTE (eje) de X (25-260℃) | ASTM D 3386 (TMA) | ppm/℃ | 26 | ppm/℃ | 26 |
| CTE (eje) de Y (25-260℃) | ASTM D 3386 (TMA) | ppm/℃ | 15 | ppm/℃ | 15 |
| CTE (eje) de Z (25-260℃) | ASTM D 3386 (TMA) | ppm/℃ | 217 | ppm/℃ | 217 |
| Desgasificación de la NASA (% del TML) | 0,01 | 0,01 | |||
| Desgasificación de la NASA (% de CVCM) | 0,01 | 0,01 | |||
| Desgasificación de la NASA (% de WVR) | 0,00 | 0,00 | |||
| Grado de la inflamabilidad UL-94 | UL-94 | V-0 | V-0 | ||
