Conductividad termal del PWB del doble capa del cobre 132x58m m de RF-35TC 35um alta

RF-35TC 35um Copper 132x58mm Dual Layer PCB High Thermal Conductivity
RF-35TC 35um Copper 132x58mm Dual Layer PCB High Thermal Conductivity RF-35TC 35um Copper 132x58mm Dual Layer PCB High Thermal Conductivity RF-35TC 35um Copper 132x58mm Dual Layer PCB High Thermal Conductivity

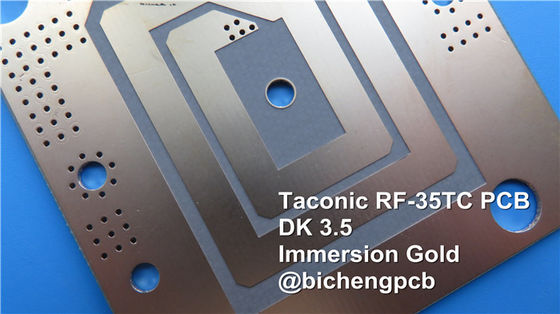

Ampliación de imagen :  Conductividad termal del PWB del doble capa del cobre 132x58m m de RF-35TC 35um alta

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-027.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Descripción detallada del producto
Materia prima: RF-35TC Cuenta de la capa: 2 capas
Tamaño del PWB: 132 x 58mm=1PCS Grueso del PWB: 1.6m m
Máscara de la soldadura: VERDE Serigrafía: Blanco
Peso de cobre: 1oz Final superficial: oro de la inmersión
Alta luz:

PWB del doble capa del cobre 35um

,

PWB del doble capa de 132x58m m

,

PWB Taconic del doble capa



PWB de alta frecuencia Taconic empleado RF-35TC 60mil 1.524m m con el oro de la inmersión para los satélites

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)



RF-35TC es un tipo de material de alta frecuencia de la compañía Taconic. Ofrece “mejor en un factor de disipación bajo de la clase” con alta conductividad termal. Este material es más adecuado para los usos del poder más elevado donde está crítico cada 1/10o de un DB y se espera que el substrato del PWB difunda calor lejos de ambas líneas de transmisión y componentes superficiales del soporte tales como transistores.



RF-35TC es un PTFE basado, substrato llenado de cerámica de la fibra de vidrio. No oxidará, no amarilleará ni mostrará la deriva ascendente en constante dieléctrica y el factor de disipación como sus competidores del caucho sintético (hidrocarburo).



Esta lamina tiene un valor bajo de la constante dieléctrica de 3,50 y tiene extremadamente - Df bajo de 0,0011. Provee de un factor de disipación bajo alta conductividad termal y de enlaces muy bien al cobre del perfil bajo, reduciendo más lejos pérdida de inserción.



Las laminas de RF-35TC son ideales para las antenas, los satélites, los filtros, los acopladores y los amplificadores de potencia.



Especificaciones del PWB

TAMAÑO DEL PWB 132 x 58mm=1PCS
TIPO DEL TABLERO El doble echó a un lado PWB
Número de capas 2 capas
Componentes superficiales del soporte
A través de componentes del agujero NO
PILA DE LA CAPA cobre ------- capa SUPERIOR de 35um (1 onza) +plate
RF-35TC 1.524m m
cobre ------- 35um (1oz) + capa de la placa BOT
TECNOLOGÍA
Rastro y espacio mínimos: milipulgada 7 milipulgadas/7
Agujeros mínimos/máximos: N/A
Número de diversos agujeros: N/A
Número de agujeros de taladro: N/A
Número de ranuras molidas: 0
Número de recortes internos: 0
Control de la impedancia: no
Número de finger del oro: 0
MATERIAL DEL TABLERO
Epóxido de cristal: RF-35TC 1.524m m
Externo final de la hoja: 1,5 onzas
Hoja final interna: N/A
Altura final del PWB: 1,6 milímetros el ±10%
EL PLATEAR Y CAPA
Final superficial Oro de la inmersión
Suelde la máscara para aplicarse a: Inferior, mínimo 12micron
Color de la máscara de la soldadura: Verde, PSR-2000GT600D, Taiyo Supplied.
Tipo de la máscara de la soldadura: LPSM
CONTOUR/CUTTING Encaminamiento
MARCA
Lado de la leyenda componente Inferior
Color de la leyenda componente Blanco, IJR-4000 MW300, marca de Taiyo
Fabricante Name o logotipo: Marcado en el tablero en un conductor y un ÁREA LIBRE leged
VÍA N/A
GRADO DE FLAMIBILITY Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema: 0,0059"
Galjanoplastia del tablero: 0,0029"
Tolerancia del taladro: 0,002"
PRUEBA Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.



Conductividad termal del PWB del doble capa del cobre 132x58m m de RF-35TC 35um alta 0



Hoja de datos de RF-35TC

VALORES TÍPICOS DE RF-35TC
Propiedad Método de prueba Unidad Valor Unidad Valor
Gigahertz de DK @10 IPC-650 2.5.5.5 .1 (modificado)   3,5   3,5
Tck (- 30 a 120) IPC-650 2.5.5.5 .1 (modificado) PPM 24 PPM 24
Gigahertz del Df @10 IPC-650 2.5.5.5 .1 (modificado)   0,0011   0,0011
Avería dieléctrica IPC-650 2.5.6 (en-avión, dos pernos en aceite) kilovoltio 56,7 kilovoltio 56,7
Fuerza dieléctrica ASTM D 149 (a través del avión) V/mil 570 V/mm 22.441
Resistencia de arco IPC-650 2.5.1 Segundos 304 Segundos 304
Absorción de la humedad IPC-650 2.6.2.1 % 0,05 % 0,05
Fuerza flexural (Doctor en Medicina) ASTM D 790/IPC-650 2.4.4 PSI 12.900 N/mm2 88,94
Fuerza flexural (CD) ASTM D 790/IPC-650 2.4.4 PSI 11.700 N/mm2 80,67
Resistencia a la tensión (Doctor en Medicina) ASTM D 3039/IPC-TM-650 2.4.19 PSI 9.020 N/mm2 62,19
Resistencia a la tensión (CD) ASTM D 3039/IPC-TM-650 2.4.19 PSI 7.740 N/mm2 53,37
Alargamiento en la rotura (Doctor en Medicina) ASTM D 3039/IPC-TM-650 2.4.19 % 1,89 N/mm 1,89
Alargamiento en la rotura (CD) ASTM D 3039/IPC-TM-650 2.4.19 % 1,7 % 1,7
Módulo de Young (Doctor en Medicina) ASTM D 3039/IPC-TM-650 2.4.19 PSI 667.000 N/mm2 4.599
Módulo de Young (CD) ASTM D 3039/IPC-TM-650 2.4.19 PSI 637.000 N/mm2 4.392
El ratio de Poisson (Doctor en Medicina) ASTM D 3039/IPC-TM-650 2.4.19   0,18   0,18
El ratio de Poisson (CD) ASTM D 3039/IPC-TM-650 2.4.19   0,23   0,18
Módulo compresivo ASTM D 695 ( 23) PSI 560.000 N/mm2 3.861
Fuerza flexural (Doctor en Medicina) ASTM D 790/IPC-650 2.4.4 PSI 1,46 x 106 N/mm2 10.309
Fuerza flexural (CD) ASTM D 790/IPC-650 2.4.4 PSI 1,50 x 106 N/mm2 10.076
Cáscara Stength (½ oz.CVH) IPC-650 2.4.8 (tensión termal.) Ibs. /inch 7 g/cm3 1,25
Conductividad termal (no vestida, 125) ASTM F433 (flujo del calor guardado) Con (mK) 0,6 Con (mK) 0,6
Conductividad termal (C1/C1,125℃) ASTM F433 (flujo del calor guardado) Con (mK) 0,92 Con (mK) 0,92
Conductividad termal (CH/CH, 125) ASTM F433 (flujo del calor guardado) Con (mK) 0,87 Con (mK) 0,87
Estabilidad dimensional (Doctor en Medicina) IPC-650-2.4.39 Sec.5.4 (después de grabado de pistas) mils/in. 0,23 mm/M 0,23
Estabilidad dimensional (CD) IPC-650-2.4.39 Sec.5.4 (después de grabado de pistas) mils/in. 0,64 mm/M 0,64
Estabilidad dimensional (Doctor en Medicina) IPC-650-2.4.39 Sec.5.5 (tensión termal.) mils/in. -0,04 mm/M -0,04
Estabilidad dimensional (CD) IPC-650-2.4.39 Sec.5.5 (tensión termal.) mils/in. 0,46 mm/M 0,46
Resistencia superficial IPC-650 2.5.17.1 (después de temporeros elevados.) Mohms 8,33 x 107 Mohms 8,33 x 107
Resistencia superficial IPC-650 2.5.17.1 (después de humedad) Mohms 6,42 x 107 Mohms 6,42 x 107
Resistencia de volumen IPC-650 2.5.17.1 (después de temporeros elevados.) Mohms/cm 5,19 x 108 Mohms/cm 5,19 x 108
Resistencia de volumen IPC-650 2.5.17.1 (después de humedad) Mohms/cm 2,91 x 108 Mohms/cm 2,91 x 108
CTE (eje) de X (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 11 ppm/℃ 11
CTE (eje) de Y (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 13 ppm/℃ 13
CTE (eje) de Z (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 34 ppm/℃ 34
Densidad ASTM D 792 g/cm3 2,35 g/cm3 2,35
Dureza ASTM D 2240 (orilla D)   79,1   79,1
Tensión en la rotura (Doctor en Medicina) ASTM D 790/IPC-650 2.4.4 % 0,014 % 0,014
Tensión en la rotura (CD) ASTM D 790/IPC-650 2.4.4 % 0,013 % 0,013
Calor específico ASTM E 1269-05, E 967-08, E968-02 j (℃ de g) 0,94 j (℃ de g) 0,94
TD (pérdida de peso del 2%) IPC-650 2.4.24.6 /TGA de 788 420
TD (pérdida de peso del 5%) IPC-650 2.4.24.6 /TGA de 817 436
