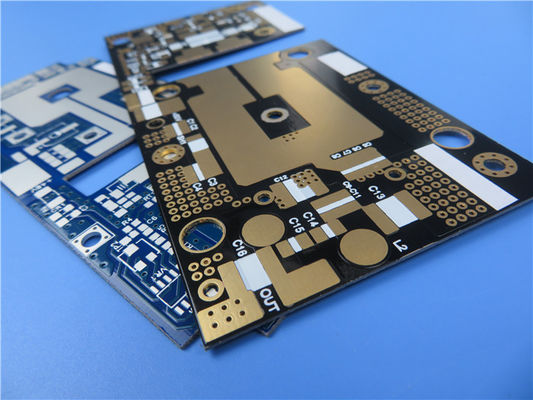

RF-60TC PTFE basó 60mil que cubría final de la superficie de Hasl de la placa de circuito del RF

RF-60TC PTFE Based 60mil Coating RF Circuit Board Hasl Surface Finish
RF-60TC PTFE Based 60mil Coating RF Circuit Board Hasl Surface Finish RF-60TC PTFE Based 60mil Coating RF Circuit Board Hasl Surface Finish RF-60TC PTFE Based 60mil Coating RF Circuit Board Hasl Surface Finish

Ampliación de imagen :  RF-60TC PTFE basó 60mil que cubría final de la superficie de Hasl de la placa de circuito del RF

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-166.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Descripción detallada del producto
Materia prima: PTFE basó, fibra de vidrio llenada de cerámica Cuenta de la capa: Capa doble, PWB de múltiples capas, híbrido
Thmil del PWB (0.762m m), ickness 60mil (1.524m m): 10mil (0.254m m); 20mil (0.508m m), 25mil (0.635m m); 30 Tamaño del PWB: ≤400mm X 500m m
Máscara de la soldadura: Etc. verde, negro, azul, amarillo, rojo. Peso de cobre: 0.5oz (17 µm), 1oz (los 35µm)
Final superficial: Cobre desnudo, HASL, ENIG, plata de la inmersión, lata de Immersoin, OSP etc….
Alta luz:

60mil que cubre a la placa de circuito del RF

,

Placa de circuito superficial del RF del final de Hasl

,

PTFE basó a la placa de circuito del RF



El PWB del RF empleó 6,15 DK la capa 10mil, 20mil, 30mil y 60mil de RF-60TC con oro, lata, HASL y OSP de la inmersión para la antena miniaturizada

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)



RF-60TC es un PolyTetraFluoride de cerámica-llenado (PTFE) basado (substrato de la fibra de vidrio para el PWB del poder más elevado RF y de los usos de la microonda. Se diseña para proporcionar una temperatura de funcionamiento más baja en los usos del poder más elevado y el mercado 6.15DK. Mejorando la disipación de calor dieléctrica y baje excepcionalmente las pérdidas dieléctricas, un mejor aumento y la eficacia se consigue en usos miniaturizados de la antena



RF-60TC aumentó la función de transferencia de calor permite que el margen adicional del diseño amplíe la vida de componentes activos y mejore confiabilidad a largo plazo.



RF-60TC con extremadamente - el perfil bajo y el cobre tratado reverso es excelentes reducir pérdida de inserción. La lamina basada de metales pesados está también disponible. RF-60TC CTE bajo y estabilidad dimensional mejorada permitir construir el PWB de múltiples capas con confiabilidad mejorada de PTH.



Nuestra capacidad del PWB (RF-60TC)

Material del PWB: PTFE basó, fibra de vidrio llenada de cerámica
Designación: RF-60TC
Constante dieléctrica: 6,15
Cuenta de la capa: Capa doble, PWB de múltiples capas, híbrido
Peso de cobre: 0.5oz (17 µm), 1oz (los 35µm)
Grueso del PWB: 10mil (0.254m m); 20mil (0.508m m), 25mil (0.635m m); 30mil (0.762m m), 60mil (1.524m m)
Tamaño del PWB: ≤400mm X 500m m
Máscara de la soldadura: Etc. verde, negro, azul, amarillo, rojo.
Final superficial: Cobre desnudo, HASL, ENIG, plata de la inmersión, lata de Immersoin, OSP etc….



Ventajas:

1. Tangente mejorada de la pérdida

- Una pérdida de inserción más baja

- Aumento/eficacia aumentados de la antena



2. Alta conductividad termal

- Gestión termal excepcional

- Una temperatura de funcionamiento más baja

- Uso de la mayor potencia

- Confiabilidad a largo plazo



3. Estabilidad dimensional aumentada



4. Z-AXIS bajo CTE

- Uso de múltiples capas disponible

- Confiable plateado a través del agujero



5. Adherencia excelente al metal

- Cobre de un perfil más bajo disponible

- Parte posterior de metales pesados disponible



6. DK estable sobre frecuencia

7. DK estable sobre temperatura



8. Absorción de la humedad baja



RF-60TC PTFE basó 60mil que cubría final de la superficie de Hasl de la placa de circuito del RF 0

RF-60TC PTFE basó 60mil que cubría final de la superficie de Hasl de la placa de circuito del RF 1

RF-60TC PTFE basó 60mil que cubría final de la superficie de Hasl de la placa de circuito del RF 2



Usos:

Amplificador de poder más elevado

Antenas miniaturizadas (lector de GPS/del REMIENDO/RFID)

Filtros, acopladores, divisores

Satélites



Valor típico de RF-60TC

Valores típicos de RF-60TC
Propiedad Método de prueba Unidad Valor Unidad Valor
DK @ 10 gigahertz IPC-650 2.5.5.5 .1 (modificado)   6,15 ± 0,15   6,15 ± 0,15
Df @ 10 gigahertz IPC-650 2.5.5.5 .1 (modificado)   0,002   0,002
TcK   ppm/°C -3,581 ppm/°C -3,581
Avería dieléctrica IPC-650 2.5.6 kilovoltio 55 kilovoltio 55
Fuerza dieléctrica IPC-650 2.5.6.2 V/mil 550 V/mm 21.654
Resistencia de arco IPC-650 2.5.1 Segundos >180 Segundos >180
Absorción de la humedad IPC-650 2.6.2.1 % 0,03 % 0,03
Fuerza flexural (Doctor en Medicina) IPC-650 2.4.4 PSI 10.000 N/mm2 69
Fuerza flexural (CD) IPC-650 2.4.4 PSI 9.000 N/mm2 62
Resistencia a la tensión (Doctor en Medicina) IPC-650 2.4.19 PSI 9.000 N/mm2 62
Resistencia a la tensión (CD) IPC-650 2.4.19 PSI 7.000 N/mm2 48
Módulo de Young (Doctor en Medicina) ASTM D 3039/IPC-TM-650 2.4.19 kpsi 721 N/mm2 4971
El ratio de Poisson (Doctor en Medicina) ASTM D 3039/IPC-TM-650 2.4.19   0,155   0,155
Fuerza de cáscara (1 onza. ED) IPC-650 2.4.8 lbs/in 8 N/mm 1,43
Conductividad termal (no vestida) IPC-650 2.4.50 W/M*K 0,9 W/M*K 0,9
Conductividad termal (CH/CH) IPC-650 2.4.50 W/M*K 1 W/M*K 1
Conductividad termal (C1/C1) IPC-650 2.4.50 W/M*K 1,05 W/M*K 1,05
Estabilidad dimensional (Doctor en Medicina) Sec de IPC-650 2.4.39. 5,4 (después de que cueza) mils/in 0,01 mm/M 0,01
Estabilidad dimensional (CD) Sec de IPC-650 2.4.39. 5,4 (después de que cueza) mils/in 0,69 mm/M 0,69
Estabilidad dimensional (Doctor en Medicina) Sec de IPC-650 2.4.39. 5,5 (tensión termal) mils/in 0,06 mm/M 0,06
Estabilidad dimensional (CD) Sec de IPC-650 2.4.39. 5,5 (tensión termal) mils/in 0,8 mm/M 0,8
Resistencia superficial IPC-650 2.5.17.1 (después de humedad) Mohm 1,0 x 108 Mohm 1,0 x 108
Resistencia de volumen IPC-650 2.5.17.1 (después de humedad) Mohm/cm 1,0 x 108 Mohm/cm 1,0 x 108
CTE (eje de X, de Y) IPC-650 2.4.41 (°C) RT 150 ppm/°C 9,9 ppm/°C 9,9
CTE (eje de Z) IPC-650 2.4.41 (°C) RT 150 ppm/°C 40 ppm/°C 40
Densidad (gravedad específica) IPC-650 2.3.5 g/cm3 2,84 g/cm3 2,84
Calor específico IPC-650 2.4.50 J/gK 0,94 J/gK 0,94
TD (pérdida de los pesos del 2%) IPC - 650 2.4.24.6/TGA °F 930 °C 500
TD (pérdida de los pesos del 5%) IPC - 650 2.4.24.6/TGA °F 960 °C 515
Grado de la inflamabilidad UL 94   V-0   V-0
