Datos del producto:
Pago y Envío Términos:
|
| Materia prima: | Hidrocarburo reforzado con vidrio de cerámica | Cuenta de la capa: | Doble capa, multicapa, PCB híbrido |
|---|---|---|---|
| Thicknes del PWB: | 20mil (0.508m m), 30mil (0.762m m), 40mil (1.016m m), 60mil (1.524m m) | Tamaño del PWB: | ≤400 mm X 500 mm |
| Máscara de la soldadura: | Etc. verde, negro, azul, amarillo, rojo. | Peso de cobre: | 0.5oz (17 µm), 1oz (los 35µm) |
| Final superficial: | Cobre desnudo, HASL, ENIG, OSP etc…. | ||
| Alta luz: | Tablero de cerámica del PWB de Rogers del hidrocarburo,Tablero reforzado con vidrio del PWB de Rogers,Tablero ignífugo del PWB de Rogers |
||

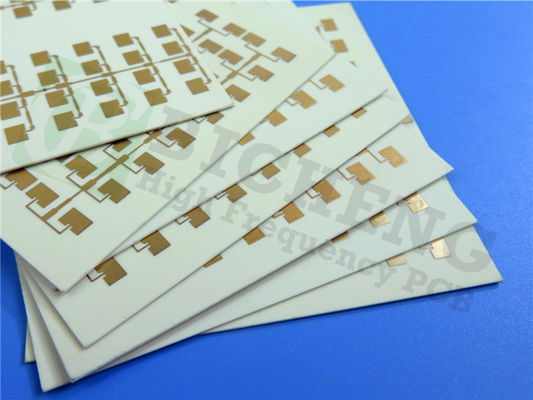

PWB de Rogers empleado Kappa 438 20mil 0.508m m DK 4,38 con el oro de la inmersión para el grado WiFi del portador
(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Diseñaron a Rogers Kappa 438 laminas usando un sistema de cerámica del hidrocarburo reforzado con vidrio que ofrece funcionamiento de alta frecuencia superior y la baja fabricación costo del circuito dando por resultado un material de pequeñas pérdidas que se pueda fabricar usando el epóxido estándar/el vidrio (FR-4) de los procesos. Kappa 438 laminas también tiene el grado ignífugo V-0 de la UL 94 y es proceso sin plomo de la soldadura compatible.
Kappa 438 laminas ofrece las constantes dieléctricas (DK) adaptadas a las normas del estándar industrial FR-4 que facilidad de las instalaciones de convertir los diseños existentes FR-4 donde está necesario un mejor funcionamiento eléctrico.
Características
1. Adaptan a DK de 4,38 a las normas del estándar industrial FR-4
2. Una tolerancia más apretada de DK y del grueso que FR-4
3. Alto Tg de > 280°C TMA
Ventajas
1. Facilidad de la fabricación y del montaje del PWB conforme a FR-4
2. El diseño DK permite la facilidad de convertir los diseños existentes FR-4 que necesitan un mejor funcionamiento eléctrico
3. Funcionamiento constante del circuito
4. Flexibilidad mejorada del diseño y confiabilidad plateada del por-agujero
5. Asamblea automatizada compatible
Usos típicos:
1. El grado WiFi del portador/autorizó el acceso ayudado (LAA)
2. Pequeña célula y sistemas distribuidos de la antena (DAS)
3. Vehículo al vehículo/al vehículo a las comunicaciones de la infraestructura (V2X)
4. Internet de las cosas (IoT)
Segmentos: Smart Home y metros de la radio
Nuestra capacidad del PWB (Kappa 438)
| Material del PWB: | Hidrocarburo reforzado con vidrio de cerámica |
| Designación: | Kappa 438 |
| Constante dieléctrica: | 4,38 |
| Cuenta de la capa: | Capa doble, PWB de múltiples capas, híbrido |
| Peso de cobre: | 0.5oz (17 µm), 1oz (los 35µm) |
| Grueso del PWB: | 20mil (0.508m m), 30mil (0.762m m), 40mil (1.016m m), 60mil (1.524m m) |
| Tamaño del PWB: | ≤400mm X 500m m |
| Máscara de la soldadura: | Etc. verde, negro, azul, amarillo, rojo. |
| Final superficial: | Cobre desnudo, HASL, ENIG, OSP etc…. |
Hoja de datos de la lamina de Kappa 438
| Propiedad | Valor típico Kappa 438 | Dirección | Unidades | Condición | Método de prueba |
| Constante dieléctrica, er diseño | 4,38 | Z | - | 2,5 gigahertz | Método de la longitud de la fase diferenciada |
| El factor de disipación broncea, d | 0,005 | Z | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 |
| Coeficiente termal de la constante dieléctrica e | -21 | - | ppm/°C | 10 gigahertz (- 50 a 150°C) | IPC-TM-650 modificado 2.5.5.5 |
| Resistencia de volumen | 2,9 x 109 | - | MΩ•cm | COND A | IPC-TM-650 2.5.17.1 |
| Resistencia superficial | 6,2 x 107 | - | MΩ | COND A | IPC-TM-650 2.5.17.1 |
| Fuerza eléctrica | 675 | Z | V/mil | - | IPC-TM-650 2.5.6.2 |
| Resistencia a la tensión | 16 12 | DOCTOR EN MEDICINA CMD | kpsi | - | ASTM D3039/D3039-14 |
| Fuerza flexural | 25 19 | DOCTOR EN MEDICINA CMD | kpsi | - | IPC-TM-650 2.4.4 |
| Estabilidad dimensional | -0.48-0.59 | DOCTOR EN MEDICINA CMD | mm/m | - | IPC-TM-650 2.4.39a |
| Coeficiente de extensión termal | 13 | X | ppm/°C | -55 a 288°C | IPC-TM-650 2.4.41 |
| 16 | Y | ||||
| 42 | Z | ||||
| Conductividad termal | 0,64 | Z | Con (m.K) | 80°C | ASTM D5470 |
| Tiempo a la delaminación (T288) | >60 | - | minutos | 288°C | IPC-TM-650 2.4.24.1 |
| Tg | >280 | - | °C TMA | - | IPC-TM-650 2.4.24.3 |
| TD | 414 | - | °C | - | IPC-TM-650 2.3.40 |
| Absorción de la humedad | 0,07 | - | % | 24/23 | IPC-TM-650 2.6.2.1 |
| Módulo de Young | 2264 2098 | DOCTOR EN MEDICINA CMD | kpsi | - | ASTM D3039/D3039-14 |
| Flex Modulus | 2337 2123 | DOCTOR EN MEDICINA CMD | kpsi | - | IPC-TM-650 2.4.4 |
| Arco | 0,03 | - | % | - | IPC-TM-650 2.4.22C |
| Torsión | 0,08 | - | % | - | IPC-TM-650 2.4.22C |
| Fuerza de cáscara de cobre después de la tensión termal | 5,8 | - | lbs/in | hoja de 1 onza (µm 35) | IPC-TM-650 2.4.8 |
| Inflamabilidad | V-0 | - | - | - | UL 94 |
| Gravedad específica | 1,99 | - | g/cm3 | - | ASTM D792 |
| Proceso sin plomo compatible | Sí | - | - | - |
