Hoja tratada revés del tablero 32.7mil RO4003C LoPro del PWB de Rogers de la capa doble

Cuota De Producción:	1pcs
Precio:	USD9.99-99.99
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000pcs por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-132.V1.0

Materia prima:

Laminas de cerámica del hidrocarburo

Cuenta de la capa:

Doble capa, multicapa, PCB híbrido

Tamaño del PWB:

≤400 mm X 500 mm

Grueso del PWB:

12.7mil (0.323m m), 16.7mil (0.424m m), 20.7mil (0.526m m), 32.7mil (0.831m m), 60.7mil (1.542m m)

Máscara de la soldadura:

Etc. verde, negro, azul, amarillo, rojo.

Peso de cobre:

0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm)

Final superficial:

Cobre desnudo, HASL, ENIG, OSP, lata de la inmersión etc….

Resaltar:

Tablero de cerámica del PWB de las laminas del hidrocarburo

Tablero del PWB de Rogers de la capa doble

tablero del PWB de 32.7mil Rogers

Descripción del Producto

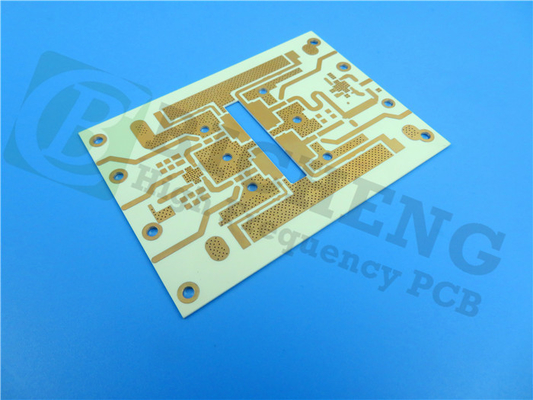

PCB Rogers de doble capa integrado32.7mil RO4003C LoPro Lámina tratada inversamente para celularBPlaza bursátil norteamericanaStaciónAantenas

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son solo para referencia)

Los laminados RO4003C LoPro utilizan una tecnología patentada de Rogers que permite que la lámina con tratamiento inverso se adhiera al dieléctrico RO4003C estándar.Esto da como resultado un laminado con baja pérdida de conductor para mejorar la pérdida de inserción y la integridad de la señal mientras se mantienen todos los demás atributos deseables del sistema de laminado RO4003C estándar.

Características y Beneficios:

Los materiales RO4003C son laminados de cerámica/hidrocarburos reforzados con lámina tratada inversa de perfil muy bajo.

1. Menor pérdida de inserción

2. PIM bajo

3. Mayor integridad de la señal

4. Alta densidad de circuitos

Bajo coeficiente de expansión térmica del eje Z

1. Capacidad de placa multicapa

2. Flexibilidad de diseño

Compatible con procesos sin plomo

1. Procesamiento a alta temperatura

2. Cumple con las preocupaciones ambientales

resistente a CAF

lNuestra capacidad de PCB (RO4003C LoPro)

Material de placa de circuito impreso:	Laminados cerámicos de hidrocarburos
Designación:	RO4003C LoPro
Constante dieléctrica:	3,38±0,05
Número de capas:	Doble capa, multicapa, PCB híbrido
Peso de cobre:	17 µm (0,5 oz), 35 µm (1 oz), 70 µm (2 oz)
Grosor de placa de circuito impreso:	12,7 mil (0,323 mm), 16,7 mil (0,424 mm), 20,7 mil (0,526 mm), 32,7 mil (0,831 mm), 60,7 mil (1,542 mm)
Tamaño de placa de circuito impreso:	≤400 mm X 500 mm
Máscara para soldar:	Verde, negro, azul, amarillo, rojo, etc.
Acabado de la superficie:	Cobre desnudo, HASL, ENIG, OSP, estaño de inmersión, etc.

Algunas aplicaciones típicas:

1. Aplicaciones digitales como servidores, enrutadores y backplanes de alta velocidad

2. Antenas de estación base celular y amplificadores de potencia

3. LNB's para satélites de emisión directa

4. Etiquetas de identificación RF

Propiedades típicas de RO4003C LoPro

Propiedad	Valor típico	Dirección	Unidades	Condición	Método de prueba
Constante dieléctrica, Proceso	3,38 ± 0,05	z	--	10 GHz/23 °C	IPC-TM-650 2.5.5.5 Línea de banda sujeta
Constante dieléctrica, diseño	3.5	z	--	8 a 40 GHz	Método de longitud de fase diferencial
Factor de disipación tan,	0.0027 0.0021	z	--	10 GHz/23 °C 2,5 GHz/23 °C	IPC-TM-650 2.5.5.5
Coeficiente térmico de r	40	z	ppm/ºC	-50°C a 150°C	IPC-TM-650 2.5.5.5
Resistividad de volumen	1.7 X 10¹⁰		MΩ•cm	COND A	IPC-TM-650 2.5.17.1
Resistividad de superficie	4,2X10⁹		MΩ	COND A	IPC-TM-650 2.5.17.1
Fuerza eléctrica	31.2(780)	z	KV/mm (V/mil)	0,51 mm (0,020")	IPC-TM-650 2.5.6.2
Módulo de tracción	26889(3900)	Y	MPa (kpsi)	RT	ASTM D638
Resistencia a la tracción	141(20.4)	Y	MPa (kpsi)	RT	ASTM D638
Fuerza flexible	276(40)		MPa (kpsi)		IPC-TM-650 2.4.4
Estabilidad dimensional	<0.3	X,Y	mm/m (mil/pulgada)	después del grabado +E2/150°C	IPC-TM-650 2.4.39A
Coeficiente de Expansión Térmica	11	X	ppm/ºC	-55 a 288°C	IPC-TM-650 2.1.41
	14	y
	46	z
Tg	>280		°C TMA	A	IPC-TM-650 2.4.24.3
Td	425		°C TGA		ASTM D3850
Conductividad térmica	0,64		W/m/°K	80°C	ASTM C518
Absorción de humedad	0.06		%	48 hrs inmersión 0.060” muestra Temperatura 50°C	ASTM D570
Densidad	1.79		gramos/cm³	23°C	ASTM D792
Fuerza de pelado de cobre	1,05 (6,0)		N/mm (pli)	después de la soldadura flotar 1 oz.Lámina TC	IPC-TM-650 2.4.8
inflamabilidad	N / A				UL 94
Compatible con procesos sin plomo	Sí
