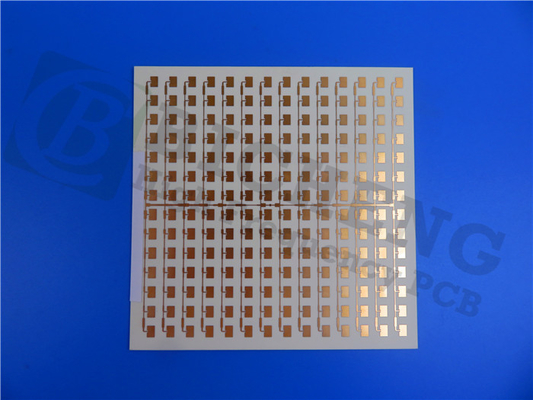

hoja tratada revés echada a un lado del PWB de 12.7mil Rogers RO4003C LoPro 2

12.7mil Rogers RO4003C LoPro 2 Sided PCB Reverse Treated Foil
12.7mil Rogers RO4003C LoPro 2 Sided PCB Reverse Treated Foil 12.7mil Rogers RO4003C LoPro 2 Sided PCB Reverse Treated Foil

Ampliación de imagen :  hoja tratada revés echada a un lado del PWB de 12.7mil Rogers RO4003C LoPro 2

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-129.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Descripción detallada del producto
Materia prima: Laminas de cerámica del hidrocarburo Cuenta de la capa: Capa doble, PWB de múltiples capas, híbrido
Grueso del PWB: 12.7mil (0.323m m), 16.7mil (0.424m m), 20.7mil (0.526m m), 32.7mil (0.831m m), 60.7mil (1.542m m) Tamaño del PWB: ≤400mm X 500m m
Máscara de la soldadura: Etc. verde, negro, azul, amarillo, rojo. Peso de cobre: 0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm)
Final superficial: Cobre desnudo, HASL, ENIG, OSP, lata de la inmersión etc….
Alta luz:

Rogers RO4003C LoPro 2 echó a un lado PWB

,

PWB echado a un lado 12.7mil 2

,

Hoja tratada reversa PWB echado a un lado 2



El PWB de Rogers de la capa doble empleado revés de 12.7mil RO4003C LoPro trató la hoja para los aviones traseros de alta velocidad.



Con la ayuda de la tecnología de un Rogers único, la hoja reverso-tratada se puede unir a al dieléctrico regular de RO4003C en laminas de RO4003C LoPro. Como consecuencia, la lamina conserva todas las características deseables del sistema laminado típico de RO4003C mientras que reduciendo la pérdida del conductor para una mejores pérdida de inserción y integridad de señal.



Características y ventajas:

Los materiales de RO4003C son hidrocarburo reforzado/laminas de cerámica con revés del perfil muy bajo trataron la hoja.

1. Una pérdida de inserción más baja

2. PIM bajo

3. Integridad de señal creciente

4. Alta densidad del circuito



Coeficiente bajo de Z-AXIS de extensión termal

1. Capacidad de múltiples capas del tablero

2. Flexibilidad del diseño



Proceso sin plomo compatible

1. Proceso de alta temperatura

preocupaciones ambientales 2.Meets



CAF resistente



hoja tratada revés echada a un lado del PWB de 12.7mil Rogers RO4003C LoPro 2 0



Nuestra capacidad del PWB (RO4003C LoPro)

Nuestra capacidad del PWB (RO4003C LoPro)
Material del PWB: Laminas de cerámica del hidrocarburo
Designación: RO4003C LoPro
Constante dieléctrica: 3.38±0.05
Cuenta de la capa: Capa doble, PWB de múltiples capas, híbrido
Peso de cobre: 0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm)
Grueso del PWB: 12.7mil (0.323m m), 16.7mil (0.424m m), 20.7mil (0.526m m), 32.7mil (0.831m m), 60.7mil (1.542m m)
Tamaño del PWB: ≤400mm X 500m m
Máscara de la soldadura: Etc. verde, negro, azul, amarillo, rojo.
Final superficial: Cobre desnudo, HASL, ENIG, OSP, lata de la inmersión etc….



Algunos usos típicos:

1. Usos de Digitaces tales como servidores, routeres, y aviones traseros de alta velocidad

2. Antenas y amplificadores de potencia celulares de la estación base

3. LNB para los satélites directos de la difusión

4. Etiquetas de identificación del RF



Propiedades típicas de RO4003C LoPro

RO4003C LoPro
Propiedad Valor típico Dirección Unidades Condición Método de prueba
Constante dieléctrica,  de proceso 3,38 ± 0,05 z -- 10 GHz/23°C IPC-TM-650 2.5.5.5 afianzó Stripline con abrazadera
Constante dieléctrica,  del diseño 3,5 z -- 8 a 40 gigahertz Método de la longitud de la fase diferenciada
El factor de disipación broncea,  0,0027 0,0021 z -- 10 GHz/23°C 2,5 GHz/23°C IPC-TM-650 2.5.5.5
Coeffifi termal cient del r 40 z ppm/°C -50°C a 150°C IPC-TM-650 2.5.5.5
Resistencia de volumen 1,7 x 1010   MΩ•cm COND A IPC-TM-650 2.5.17.1
Resistencia superficial 4,2 x 109   COND A IPC-TM-650 2.5.17.1
Fuerza eléctrica 31.2(780) z KV/mm (V/mil) 0.51m m (0.020") IPC-TM-650 2.5.6.2
Módulo extensible 26889(3900) Y MPa (kpsi) RT ASTM D638
Resistencia a la tensión 141 (20,4) Y MPa (kpsi) RT ASTM D638
Fuerza flexural 276(40)   MPa (kpsi)   IPC-TM-650 2.4.4
Estabilidad dimensional <0>X, Y mm/m (milipulgadas/pulgada) después del grabado de pistas +E2/150°C IPC-TM-650 2.4.39A
Coeffifi cient de la extensión termal 11 x ppm/°C -55 a 288°C IPC-TM-650 2.1.41
14 y
46 z
Tg >280   °C TMA IPC-TM-650 2.4.24.3
TD 425   °C TGA   ASTM D3850
Conductividad termal 0,64   W/m/°K 80°C ASTM C518
Absorción de la humedad 0,06   % 48 horas de inmersión 0,060" temperatura 50°C de la muestra ASTM D570
Densidad 1,79   gm/cm3 23°C ASTM D792
Fuerza de cáscara de cobre 1,05 (6,0)   N/mm (pli) después de flotador de la soldadura 1 onza. Hoja del TC IPC-TM-650 2.4.8
Inflamabilidad N/A       UL 94
Proceso sin plomo compatible



hoja tratada revés echada a un lado del PWB de 12.7mil Rogers RO4003C LoPro 2 1
